2. УСТАНОВКА МАШИНЫ

2.1. Установка швейной головки

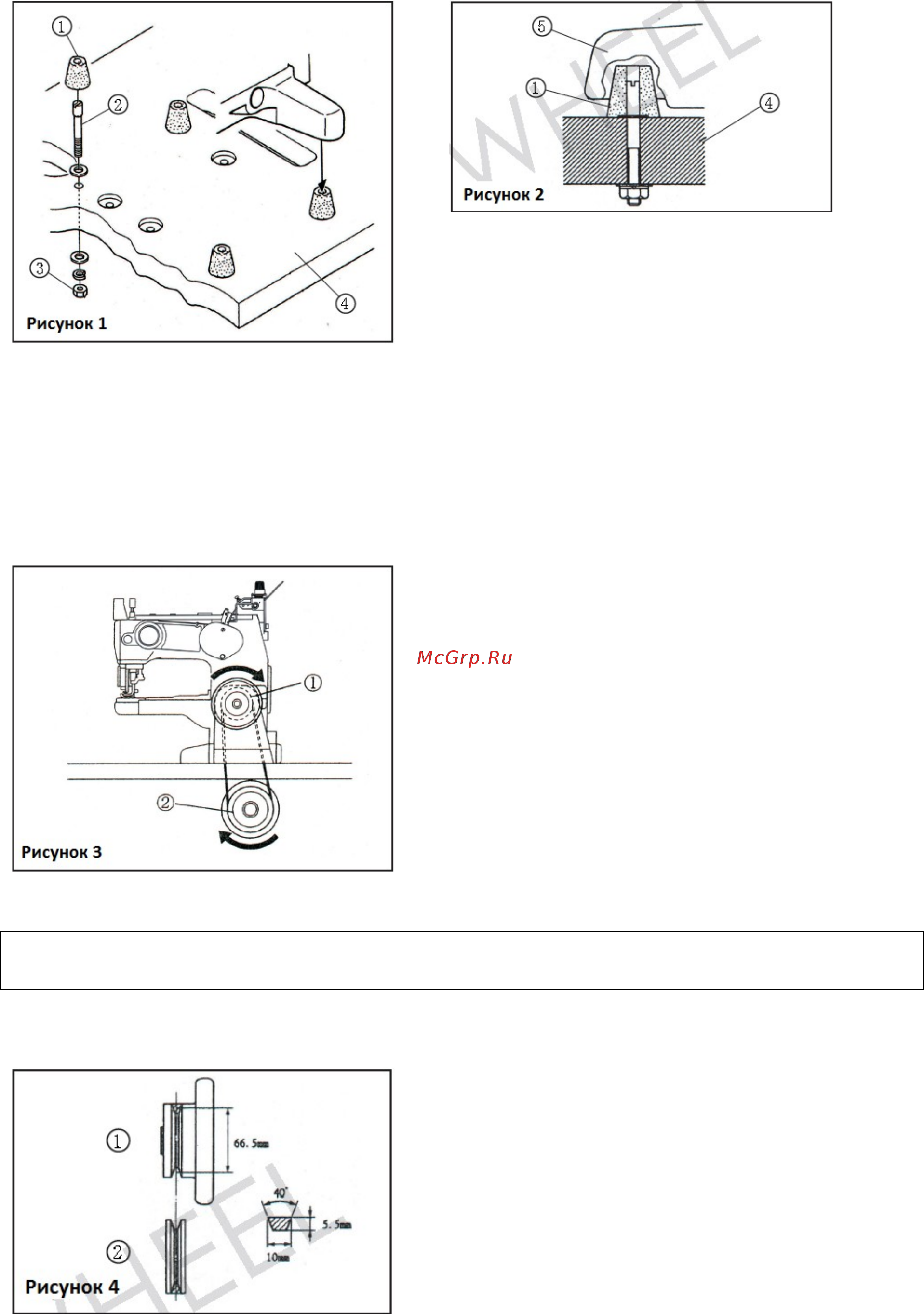

Установите швейную головку так, как это показано

на рис. 1 и 2.

1. Закрепите винт (2) и гайку (3) на

столешнице.

2. Установите резиновую заглушку на винт

(2).

3. Плавно посадите швейную головку (5) на резиновую заглушку (1).

2.2. Установка мотора и приводного ремня

1. Скорость шитья и направление вращения приводного ремня

 Максимальная скорость шитья

машины составляет 4 000 об/мин (с

перерывами в работе). По завершении

приработки машины (первые 200 часов

эксплуатации), рекомендуется

использовать машину на скорости 15-

20% ниже ее максимального значения

– это позволит эксплуатировать

машину в течение длительного

периода времени.

 Мотор (2) и маховое колесо (1)

машины должны вращаться в направлении по часовой стрелке (рис. 3).

Внимание! Результатом неверного направления вращения мотора может быть

некорректное распространение масла на механизмы машины.

2. Фрикционный мотор

 Во время эксплуатации машины внимательно

ознакомьтесь с инструкцией по эксплуатации

двигателя.

 Установка двигателя: держите шкив мотора

строго вертикально по направлению к шкиву

машины, при этом шкив двигателя должен

находиться с левой стороны (рис. 4)
