5. ЭКСПЛУАТАЦИЯ МАШИНЫ

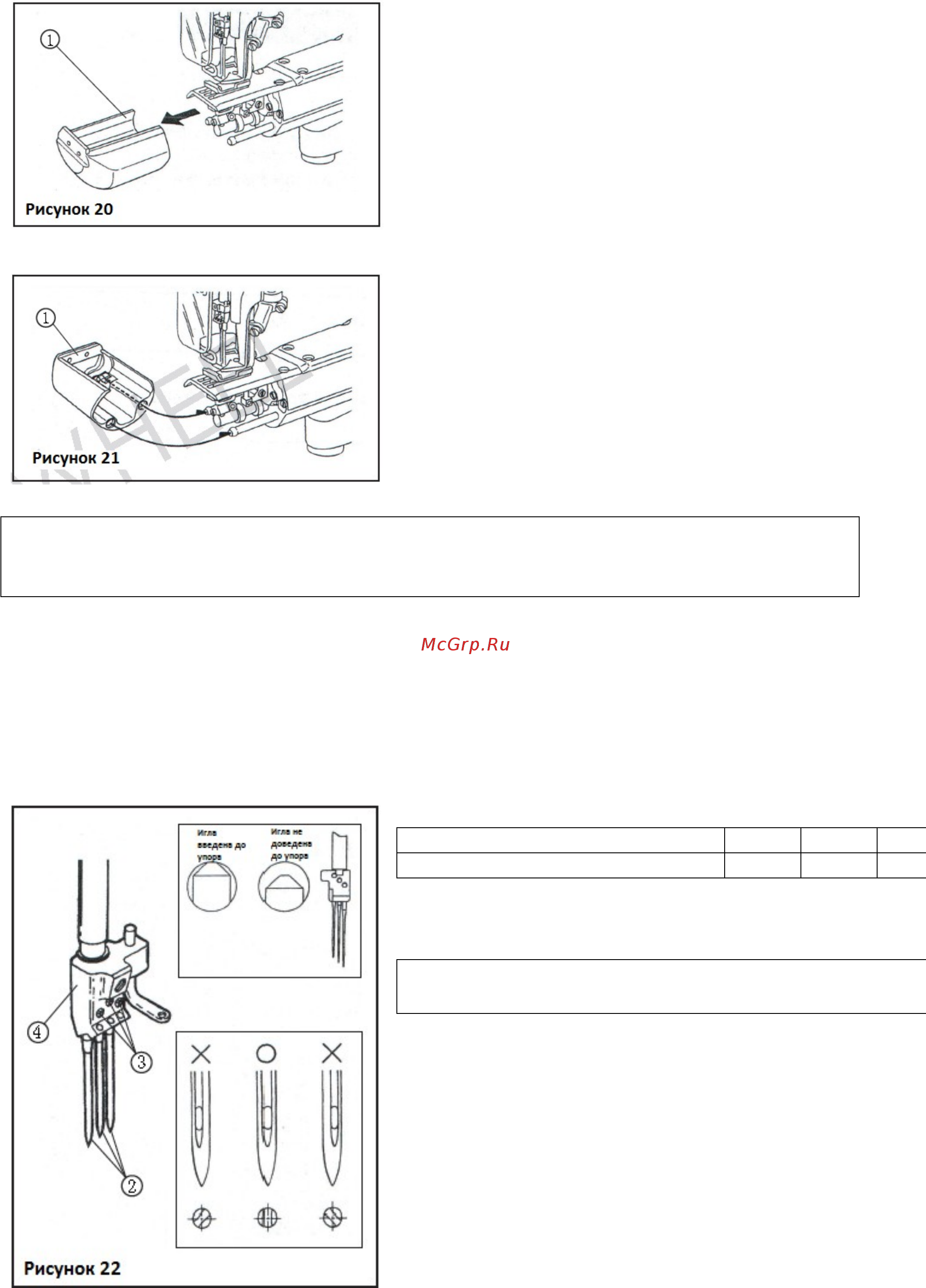

5.1. Сборка и разборка передней крышки цилиндрической платформы
Разборка
Потяните за переднюю цилиндрическую
крышку (1) в направлении от швейной
головки (рис. 20)
Сборка
Устанавливайте переднюю цилиндрическую крышку
(1) до тех пор, пока не услышите характерный
щелчок (рис. 21)
Внимание! Для обеспечения безопасности оператора, во время эксплуатации машины
передняя цилиндрическая крышка должна быть прочно закреплена на платформе
швейной головки.
5.2. Тип иглы
На данной машине используются иглы UYx128GAS.
Размер иглы необходимо подбирать в соответствии с типом используемых материалов (см.
табл.2).
Таблица 2.
Японская система размеров 8 9 10
Немецкая система размеров 60 65 70
5.3. Замена иглы
Внимание! Во избежание возможных повреждений, перед началом следующих работ
убедитесь, что машина отключена от сети, а мотор полностью остановлен.
1) Ослабьте установочный винт (3) иглы (2) и с
помощью пинцета извлеките старую иглу (2).
