www.knisim.ru
2.7. Установка педали подъема прижимной лапки

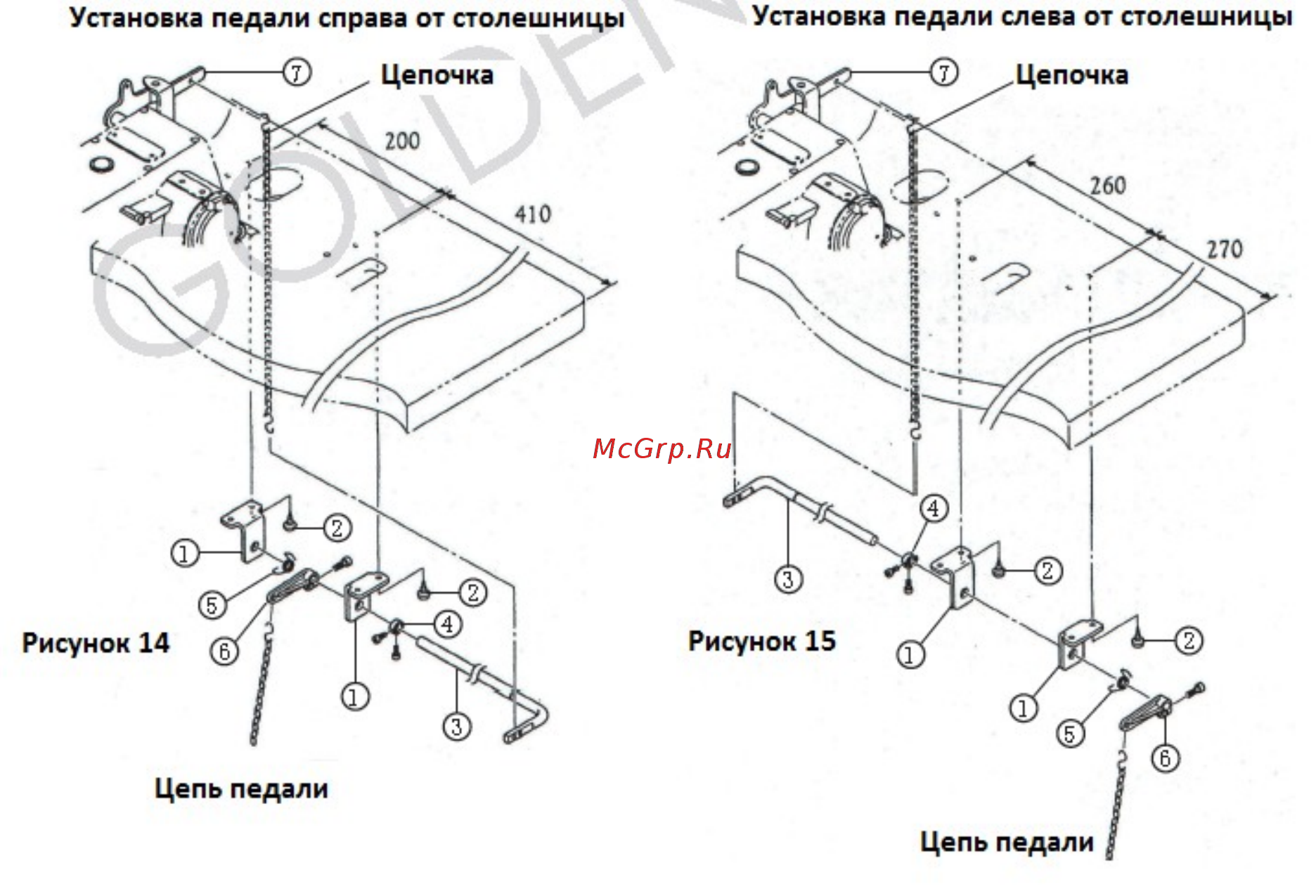

Установите нижнюю часть механизма подъема прижимной лапки и соедините его с цепочкой,
затем соедините цепочку с рычагом подъема лапки (рис. 14 и 15).
1. С помощью винта (2) закрепите пластину (1) механизма подъема прижимной лапки на
задней стороне столешницы.
2. На нижнем валу (3) соедините фланец (4) с пружиной (5) подъема прижимной лапки и
рычагом (6) механизма подъема лапки, затем проденьте вал через отверстие пластины (1).
3. Убедитесь в плавном движении нижнего вала механизма подъема прижимной лапки.
4. Перемещая фланец вала (4) влево-вправо, убедитесь, что нижний вал (3) достигает рычага
подъема лапки (7).
5. По завершении регулировок выровняйте нижний вал (3) с рычагом (6) механизма подъема
лапки.
6. С помощью цепочек соедините нижний вал (3) с рычагом (7) подъема лапки, а рычаг (6) – с
педалью.
2.8. Установка вспомогательного экрана
