 Необходимо подобрать такой мотор, чтобы внешний диаметр его шкива составлял 5мм

(см. табл. 1).

Внимание! Неверный размер шкива приводного ремня может быть причиной работы

машины на скорости выше ее максимального значения и, как следствие, возможных

неисправностей машины.

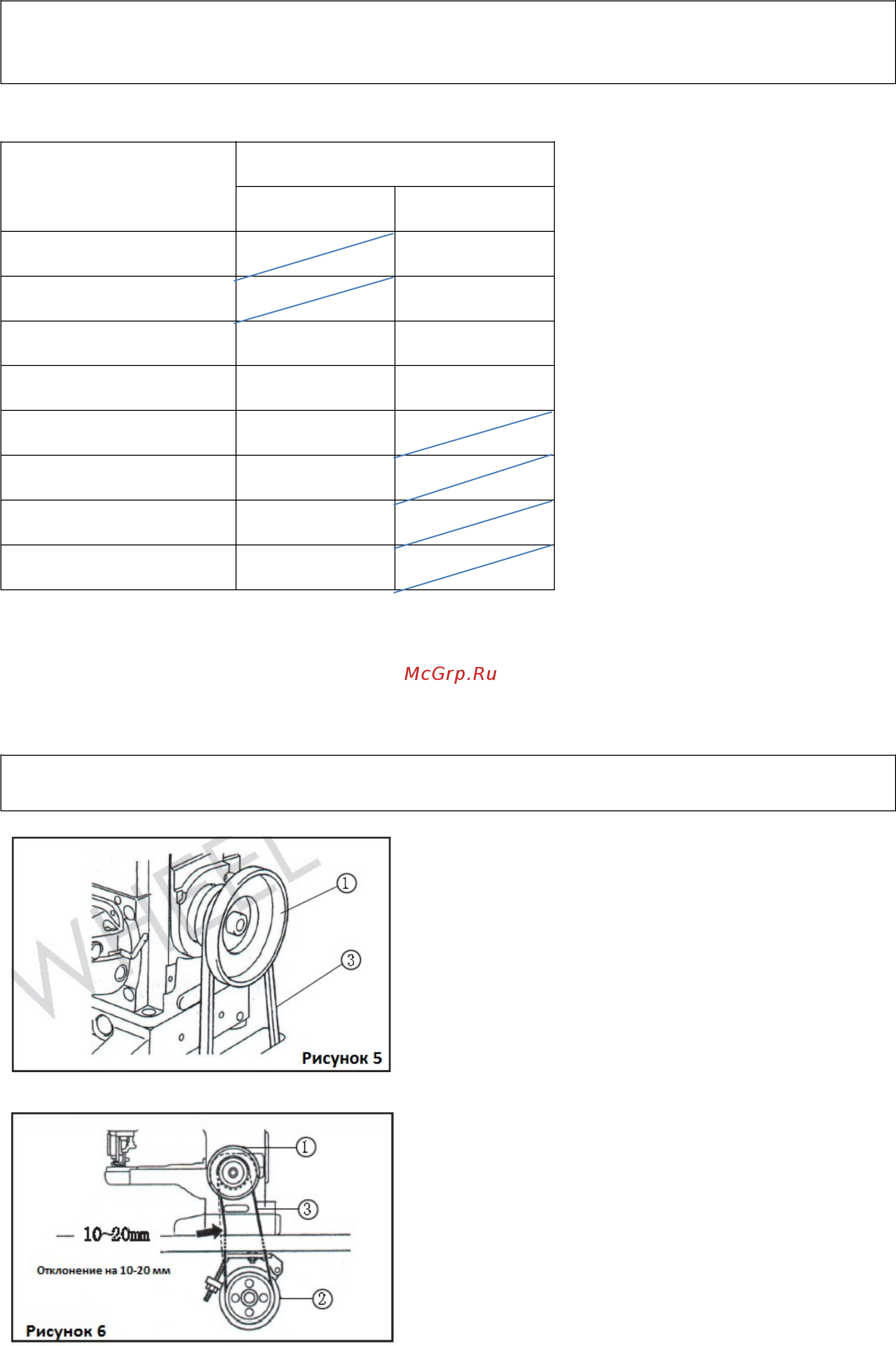

Таблица 1.

Диаметр шкива

двигателя (мм)

Скорость шитья (об/мин)

50 Гц 60 Гц

65 3100

70 3350

75 3000 3600

80 3200 3850

85 3400

90 3600

95 3800

100 3900

Вышеуказанные значения приведены для двухполюсного трехфазного фрикционного двигателя

мощностью 400Вт (1/2НР).

2.3. Установка приводного ремня

Внимание! Во избежание возможных повреждений, перед заменой приводного ремня

убедитесь, что машина отключена от сети, а мотор полностью остановлен.

1. Наденьте приводной ремень (3) на маховое

колесо (1) машины (рис. 5).

2. Вращая маховое колесо (1) машины,

наденьте приводной ремень (3) на шкив

мотора (2).

3. Натяните ремень, нажимая на его середину с

силой примерно 10Н (1,02 килограмм-силы)

и отклоняя его на 10-20мм (рис. 6).

4. Натянув ремень, прочно зафиксируйте

положение двигателя.
