ELCO VECTRON G 1 VG1.85 KN d3/4" - Rp3/4" [10/32] Назначение
03/2009 - Art. Nr. 4200 1017 5600A6
Назначение

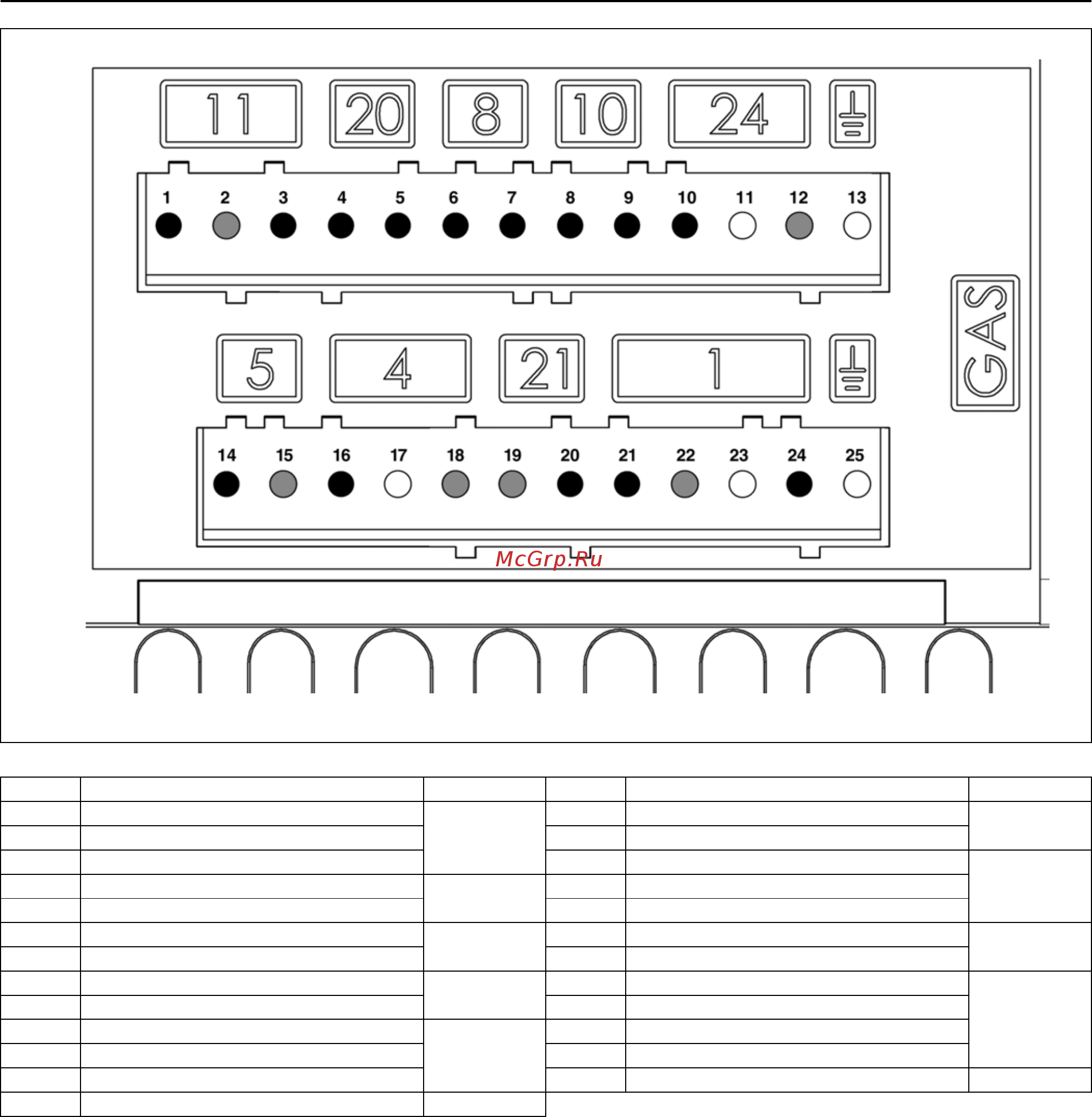

Схема назначения контактов
Основание для подключения
№
разъема
Вывод
Вывод
№
разъема
Контроль пламени
Дистанционная
разблокировка
Розжиг
Двигатель
горелки
Реле давления
воздуха
Реле давления
газа
Электропитание L1
Индикация
неисправности
Электроклапан
Земля
Земля
Вывод Назначение Разъем N° Вывод Назначение Разъем N°
1 Сигнал контроля пламени
11
14 Фаза устройства розжига
5
2 Нейтраль 15 Нейтраль
3 Фаза 16 Фаза электродвигателя горелки
4
4 Сигнал дистанционной разблокировки
20
17 Земля
5 Фаза 18 Нейтраль
6 Фаза
8
19 Нейтраль
21
7 Сигнал реле давления газа 20 Фаза индикации неисправности
8 Сигнал реле давления воздуха
10
21 Фаза предохранительного клапана
1
9 Фаза 22 Нейтраль
10 Фаза
24
23 Земля
11 Земля 24 Фаза главного газового клапана
12 Нейтраль 25 Земля
13 Земля
