ELCO VECTRON G 1 VG1.85 KN d3/4" - Rp3/4" [13/32] Работа на пропане электроподключение
03/2009 - Art. Nr. 4200 1017 5600A 9
Установка
Работа на пропане
Электроподключение
VR4625
MB-DLE 407
Электрическое подключение
между горелкой и котлом
Электропроводка и все работы по
подключению должны выполняться
только квалифицированным
электриком, имеющим
соответствующий допуск.
В связи с этим необходимо
выполнять действующие
предписания и нормативы.
Поскольку горелка содержит
электронные компоненты,
рекомендуется использовать на
входе электроустановки
дифференциальный размыкатель
типа А, с целью обнаружения токов
утечки, имеющих постоянную
составляющую.
• Проверьте, соответствует ли
напряжение в сети указанному
рабочему напряжению, то есть
230 В - 50 Гц.
• Защитный плавкий предохранитель
горелки: 10 A.
Горелка и теплогенератор
подсоединены друг к другу при
помощи семиполюсного разъема 1.
Электрическое подключение
предохранительного газового
клапана (CH)
• Подключите предохранительный
клапан (дополнительная
принадлежность) к разъему C.
Электрическое подключение между
горелкой и газовой рампой
• Подключение к газовой рампе
обеспечивается двумя разъемами с
готовой электропроводкой на
контактной плате горелки.
• Соедините разъемы A и B с
соответствующими разъемами
газовой рампы и закрепите их
винтами.
Разъем A
: реле давления газа
Разъем B: газовый клапан

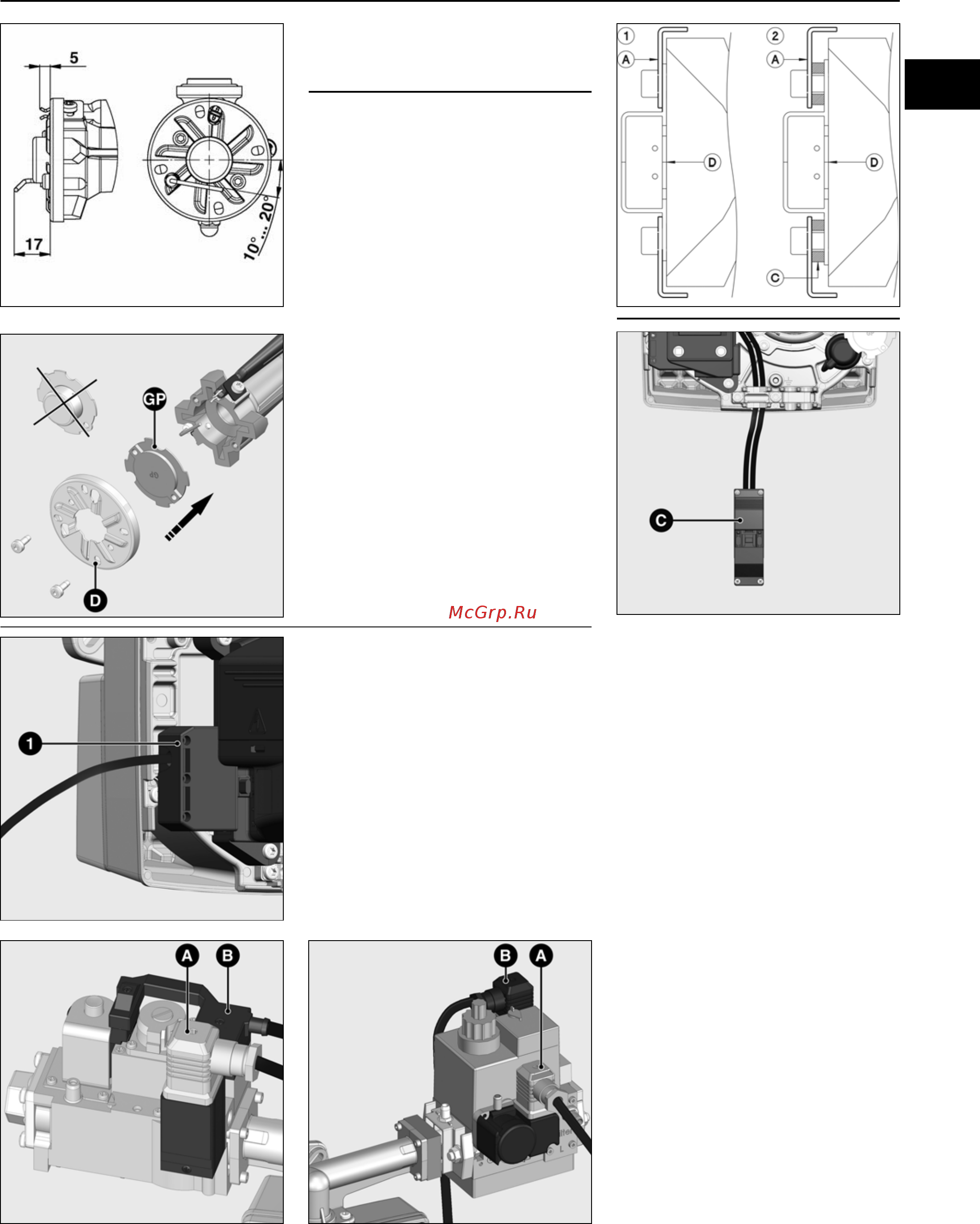

Регулировка ионизационного
зонда и электрода розжига
См. схему
Схема 1:
Нормальная регулировка
Схема 2:
Регулировка головки горелки для
котлов старых конструкций,
имеющих некоторую склонность к
образованию CO
• Установите две шайбы C между
дефлектором A и диффузором для
природного газа D.
Работа на пропане
Для работы на пропане нужно
заменить диффузор для природного
газа заглушкой для
пропана,
закрепляемой на панели.
Для этого:
• Снимите газовую головку (см.
работы по техническому
обслуживанию).
• Отверните дефлектор D и снимите
диффузор для природного газа.
• Установите заглушку для пропана
GP, проследив за тем, чтобы
выштампованное обозначение
было направлено вверх, и
заверните дефлектор.
• Установите головку горения.
ru
