Ввод в эксплуатацию
Регулировочные значения
Регулировка подачи воздуха
Степень рециркуляции воздуха 6
установлена на заводе на
положение 1.
1 = максимальное давление воздуха
5 = минимальное давление воздуха
Когда большое давление воздуха
является недостатком, например при
большом разрежении в топочной
камере, оно может быть уменьшено
путем изменения положения
направляющей:
• отверните крепежный болт 7.
• установите степень рециркуляции
на новое значение.
• заверните болт.

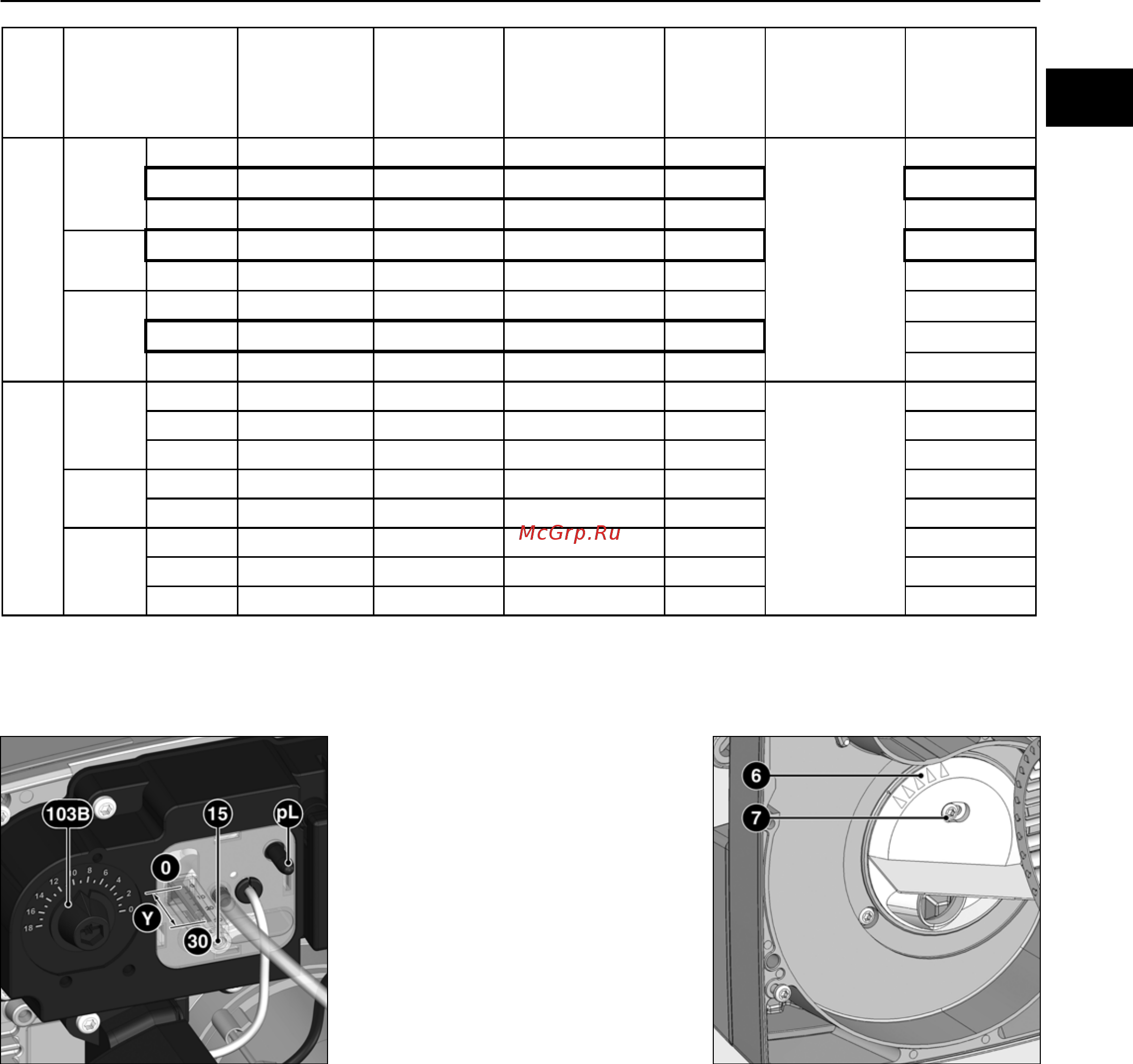

Указанные ниже регулировочные значения являются базовыми. Значения, выделенные жирным шрифтом, соответствуют
заводской регулировке. Обычно горелка может быть пущена в эксплуатацию с этими регулировочными значениями. Во всех
случаях тщательно проверяйте регулировочные значения. Могут потребоваться корректировки, связанные с
теплогенераторной установкой.
Регулировка подачи воздуха
выполняется в двух зонах:
- на нагнетательной стороне
вентилятора с помощью камеры
подачи воздуха
- в головке горелки с помощью
дефлектора и сопла.
Камера подачи воздуха имеет
линейную ответную характеристику и
его положение устанавливается
посредством ручки настройки 103B.
Регулировочное значение может
контролироваться по градуированной
шкале.
Регулировка в головке горелки,
помимо расхода воздуха, влияет
также на зону смешивания и на
давление воздуха в головке.
Поверните винт 15.
- Поворот вправо = меньше воздуха
- Поворот влево = больше воздуха
Положение дефлектора может
контролироваться по шкале Y.
ru
Вид
газа
Давление газа
в головке 119
pBr ,
даПа
Камера подачи
воздуха
103 B
0 - 18
Давление воздуха
в головке
pL,
даПа
Размер Y,
мм
Настройка
реле давления
газа,
даПа
Положение
рециркуляции
воздуха
15 22 4 13 10 1
25 36 7 14 20 1
35 69 10 19 25 1
40 36 11 26 25 1
50 44 15 27 30 1
62 76 10 46 25 -
76 104 12 45 30
-
86 126 18 55 35 -
15 34 3 5 22 1
25 84 7 12 25 1
35 156 11 20 30 1
40 50 12 28 25 1
50 63 18 29 30 1
59 76 10 45 25 -
70 93 13 45 30 -
85 123 18 56 35 -
Мощность горелки,
кВт
VG1.40
VG1.55
VG1.85
VG1.40
VG1.55
VG1.85
(1): Заводская регулировка
100 (1)
100
G31
G20
G25
