ELCO VECTRON G 1 VG1.85 KN d3/4" - Rp3/4" [19/32] Обслуживание
03/2009 - Art. Nr. 4200 1017 5600A 15
Работы по техническому
обслуживанию котла и горелки
должны выполняться только
специалистом-теплотехником. Для
обеспечения регулярного
обслуживания пользователю
рекомендуется заключить договор
на техническое обслуживание.
Внимание!
• Отключите электропитание перед
выполнением работ по
техническому обслуживанию и
очистке.
Проверка температуры продуктов
сгорания
• Регулярно проверяйте температуру
продуктов сгорания.
• Выполняйте очистку котла, если
температура продуктов сгорания
более чем на 30° C превышает
значение температуры,
измеренное при пуске горелки в
эксплуатацию.
• Для облегчения проверки
установите термометр для
продуктов сгорания.

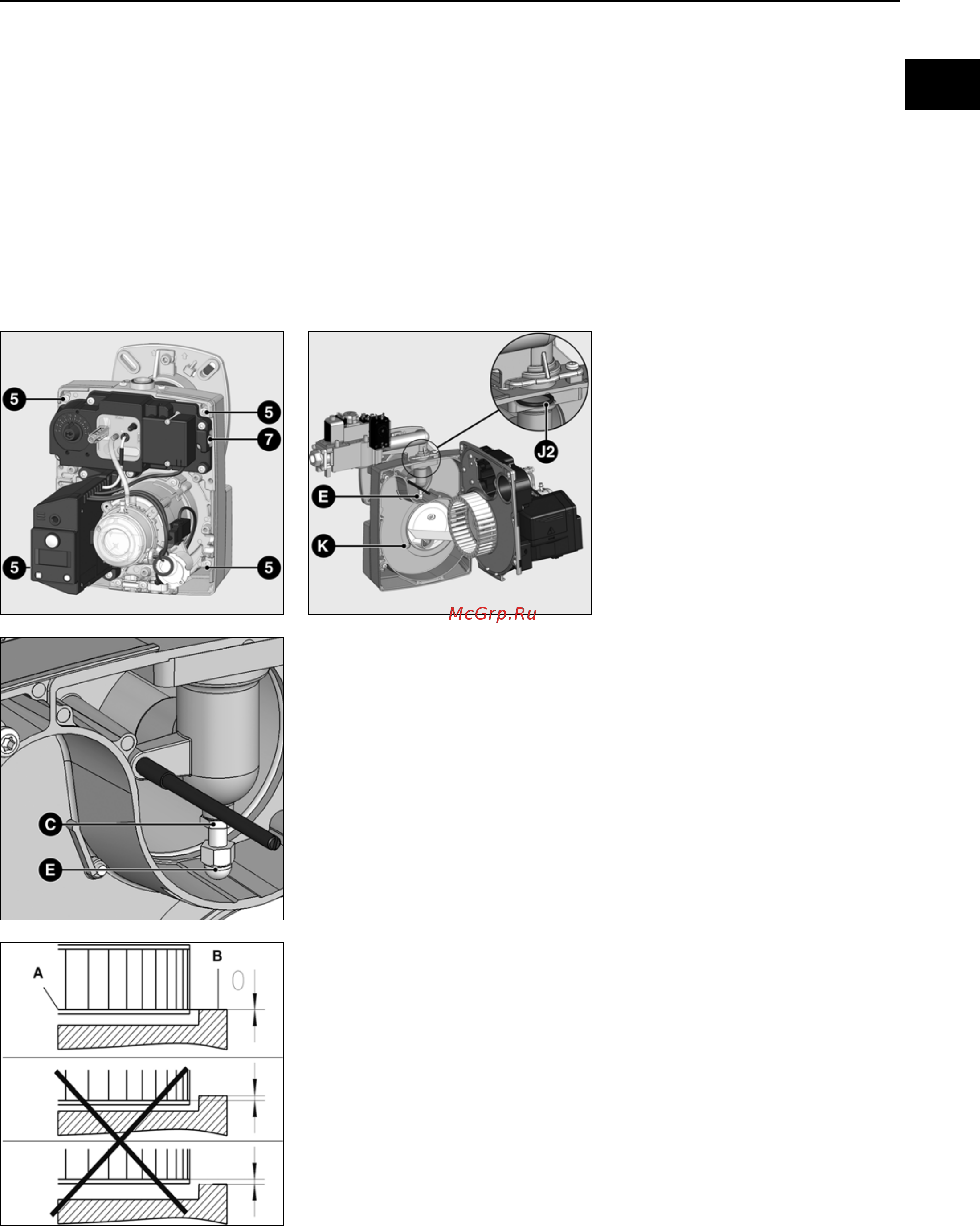

Положение для технического
обслуживания горелки
После ослабления затяжки винта 5
можно закрепить панель в положении
для технического обслуживания.
Демонтаж головки горелки
• Ослабив затяжку контргайки C
держателя газовой трубы,
заверните ограничительную гайку
E.
• Извлеките газовую трубу,
направляя ее вправо и вниз.
• Разъедините разъемы кабелей
ионизации и устройства розжига.
• При установке проследите
за
правильностью положения кабелей
и правильностью установки
уплотнительных колец J1 и J2.
Работы по техническому
обслуживанию горелки
• Все компоненты системы подачи
топлива (шланги, трубопроводы) и
их соединения должны быть
проверены (герметичность, износ)
и, при необходимости, заменены.
• Проверьте электрические
подключения и соединительный
кабель, при необходимости
замените их.
• Проверьте состояние газового
фильтра
, очистите или замените
его.
• Проверьте рабочее колесо
вентилятора и корпус и убедитесь,
что они не повреждены.
• Проверьте и очистите головку
горелки.
• Проверьте электроды розжига, при
необходимости отрегулируйте или
замените их.
• Запустите горелку, проверьте
процесс сгорания и, при
необходимости, откорректируйте
регулировки горелки.
• Проверьте реле давления воздуха и
реле давления
газа.
• Проверьте чувствительность
газовой рампы к регулировке.
• Проверьте работу фоторезистора
системы обнаружения пламени.
Установка рабочего колеса
вентилятора
При замене электродвигателя или
рабочего колеса, сверяйтесь с
приведенной выше схемой установки.
Внутренняя сторона A фланца
рабочего колеса должна быть на
одном уровне с панелью B. Вставьте
линейку между лопатками рабочего
колеса и приведите элементы A и B к
одному уровню. Затяните
фиксирующий винт на рабочем
колесе (Положение
для технического
обслуживания 2).
Техническое обслуживание
Обслуживание
ru
