Назначение
Блок управления и безопасности TCG 1xx
Символ Описание
Ожидание запроса на нагрев котла
Проверка герметичности
(путем проверки давления газа в
промежуточной камере)
Ожидание включения реле давления воздуха
при пуске
Питание электродвигателя
Подача напряжения на устройство розжига
Пламя присутствует

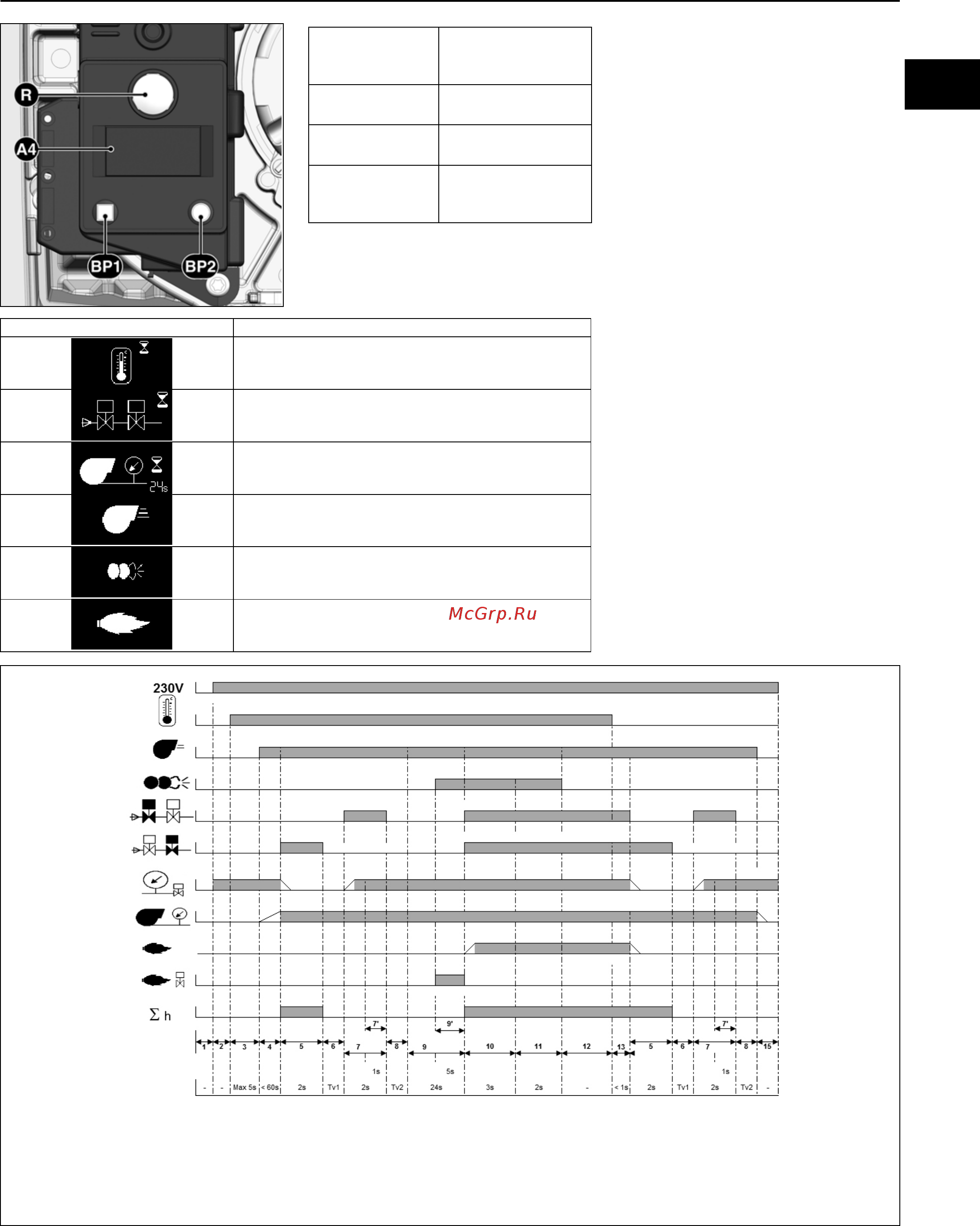

Фазы рабочего цикла:
1: отсутствие напряжения
2: Подача напряжения, отсутствие
запроса на нагрев
3: Запрос на нагрев, проверка исходного
состояния реле давления воздуха
4: Подача напряжения на
электродвигатель, проверка давления
воздуха
5: Первая фаза проверки герметичности
6: 1ый этап теста (нет давления в полости
между клапанами)
7: Вторая фаза проверки герметичности
8: 2-ой этап теста (полость между
клапанами заполнена)
9: Предварительная вентиляция
9': Предварительный розжиг, включение
системы отслеживания паразитного
пламени
10:Формирование пламени, время
безопасности
11:Время последующего розжига
12:Работа
13:Остановка горелки
14:Горелка готова к работе
Нажатие на
кнопку R в
течение ...
... вызывает...
... 1 секунды ... разблокировку
блока управления.
... 2 секунд ... блокировку блока
управления.
... 9 секунд ... удаление
статистических
данных из блока.
A4 Дисплей
BP1 Кнопка 1
Опрос: код неисправности
BP2 Кнопка 2
Опрос: значение
Газовый блок управления и безопасности
TCG 1xx управляет и отслеживает работу
наддувочной горелки. Благодаря тому, что
ход программ управляется с помощью
микропроцессора, обеспечивается
стабильная работа на длительном
промежутке времени, независимо от
изменения напряжения электросети и
окружающей температуры.
Блок защищен от падения электрического
напряжения. Эта система обеспечивает
защиту установки даже в случаях
значительного падения
напряжения. Если
напряжение сети падает ниже
минимального значения, блок управления
выключается и подает аварийный сигнал.
Как только напряжение достигает
рабочего значения, блок управления
включается автоматически.
Блокировка и разблокировка
Блок может быть заблокирован (переход в
аварийный режим) с помощью кнопки
перезагрузки R и разблокирован (сброс
неисправности) при условии, что блок
находится под напряжением
.
Перед тем как осуществить монтаж
или демонтаж блока, отключите
устройство от электропитания.
Открывать блок или производить
ремонтные работы запрещено!
ru
