ELCO VECTRON G 1 VG1.85 KN d3/4" - Rp3/4" [17/32] Ввод в эксплуатацию

03/2009 - Art. Nr. 4200 1017 5600A 13
Ввод в эксплуатацию

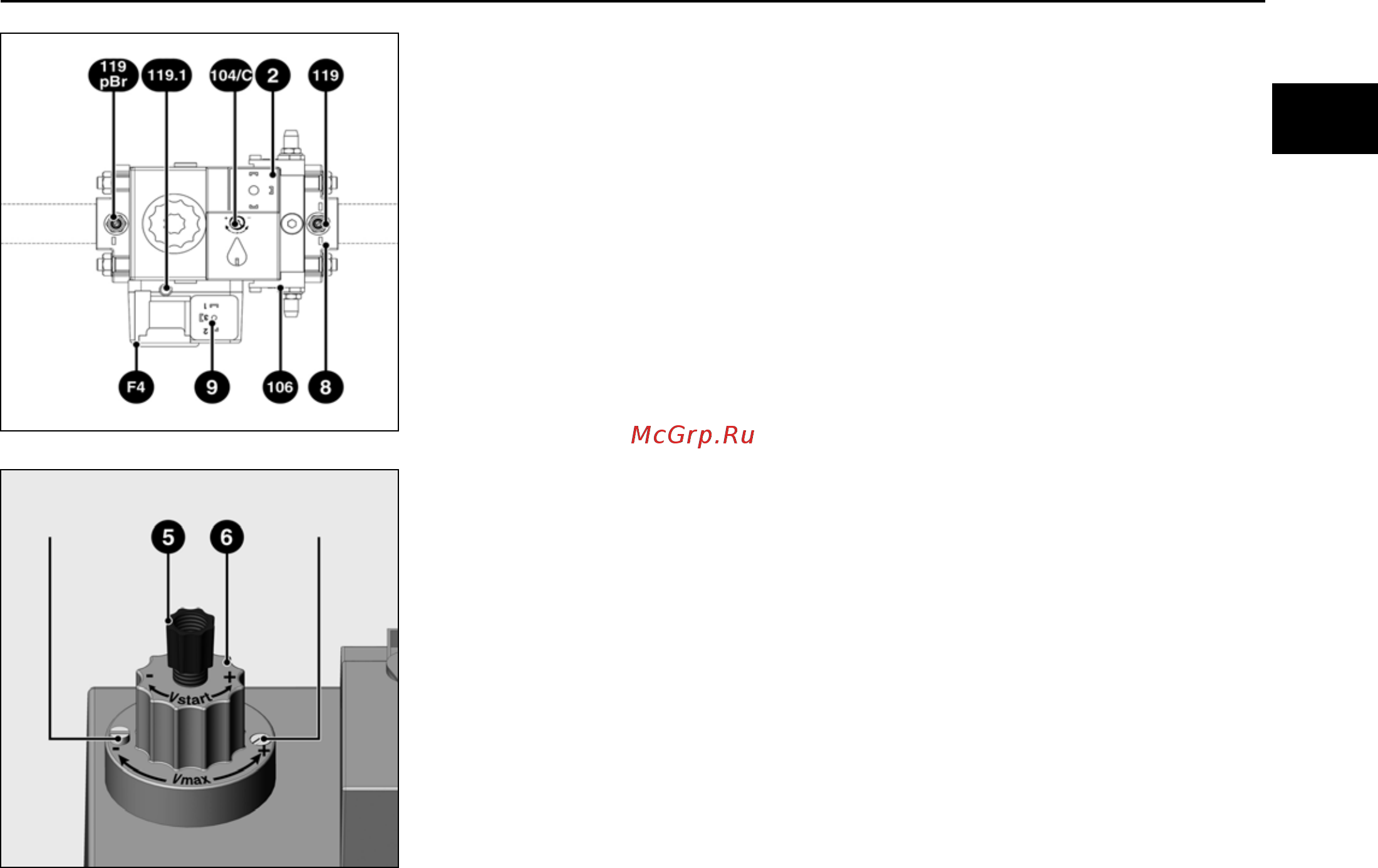

Настройка компактной газовой рампы MB-DLE407
Блокировочн
ый винт
Запломби
рованный
винт
Регулировка расхода при стартовой
нагрузке - настройка быстрого запуска
• Отверните защитный колпачок 5,
переверните его на 180° и используйте
как регулировочный инструмент.
• Поверните регулировочный стержень до
упора в положение мин., затем
поверните его обратно в направлении
‘плюс’ до центрального положения
(примерно 3 оборота). Расход газа при
запуске теперь (примерно) наполовину
открыт.
• Чтобы
получить мягкое поведение при
запуске расход газа при запуске должен
соответствовать условиям давления
теплового генератора.
Настройка регулятора давления
Винт регулировки регулятора давления
имеет ход 60 оборотов. Три полных
оборота вправо обеспечивают увеличение
давления на 1 мбар и наоборот.
При пуске в эксплуатацию:
• поверните винт не менее чем на 20
оборотов вправо (направление +)
• давление
газа на выходе из регулятора
pa должно увеличиться до:
12-15 мбар (это значение может быть
измерено в точке отбора давления на
реле давления газа: 119.1)
Регулировка расхода при полной
загрузке
• Ослабив блокировочный винт,
освободите регулятор 6,чтобы его
вращение стало возможным.
Запрещено ослаблять
запломбированный винт на обратной
стороне.
• Чтобы уменьшить
главный расход,
поверните регулятор 6 вправо, чтобы
увеличить - влево. Общий доступный
ход для регулировки от минимального
расхода до максимального расхода
составляет примерно 4,5 оборота.
• Завершив регулировку, до упора
заверните блокировочный винт.
• Измерьте давление газа в точке отбора
давления 119pBr (заводскую
регулировку см. на стр. 11).
Оптимизация характеристик горения
При необходимости, оптимизируйте
значения
параметров горения, изменяя
положения дефлектора (размер Y).
Это позволит влиять на поведение при
запуске, пульсацию и характеристики
горения.
Уменьшение координаты Y ведет к
увеличению значения CO
2
,
поведение при запуске (розжиг)
становится более жестким.
При необходимости компенсируйте
изменение расхода воздуха, регулируя
положение воздушной заслонки.
Внимание! Соблюдайте минимальную
необходимую температуру дымовых
газов, следуя указаниям
производителя котла и принимая во
внимание тип вытяжных труб, чтобы
избежать эффекта конденсации.
Проверка чувствительности к
регулировке
• Запустите горелку в работу с полной
нагрузкой.
•
Измерьте давление газа в точках 119 и
119pBr.
• Медленно прикрывайте клапан ручного
отключения газа, установленный перед
газовой рампой, до момента, когда
давление в точке 119 уменьшится на
20 даПа.
При выполнении этой операции
выходное давление газа в точке 119pBr
не должно уменьшится более чем на
10%.
В противном случае необходимо
проверить и
скорректировать
регулировку.
Если чувствительность установки к
регулировке недостаточна, эта
установка не должна вводиться в
эксплуатацию.
• Откройте клапан ручного отключения
газа.
