ELCO VECTRON G 1 VG1.85 KN d3/4" - Rp3/4" [12/32] Монтаж горелки установочное положение горелки подключение газа расположение
03/2009 - Art. Nr. 4200 1017 5600A8
Установка

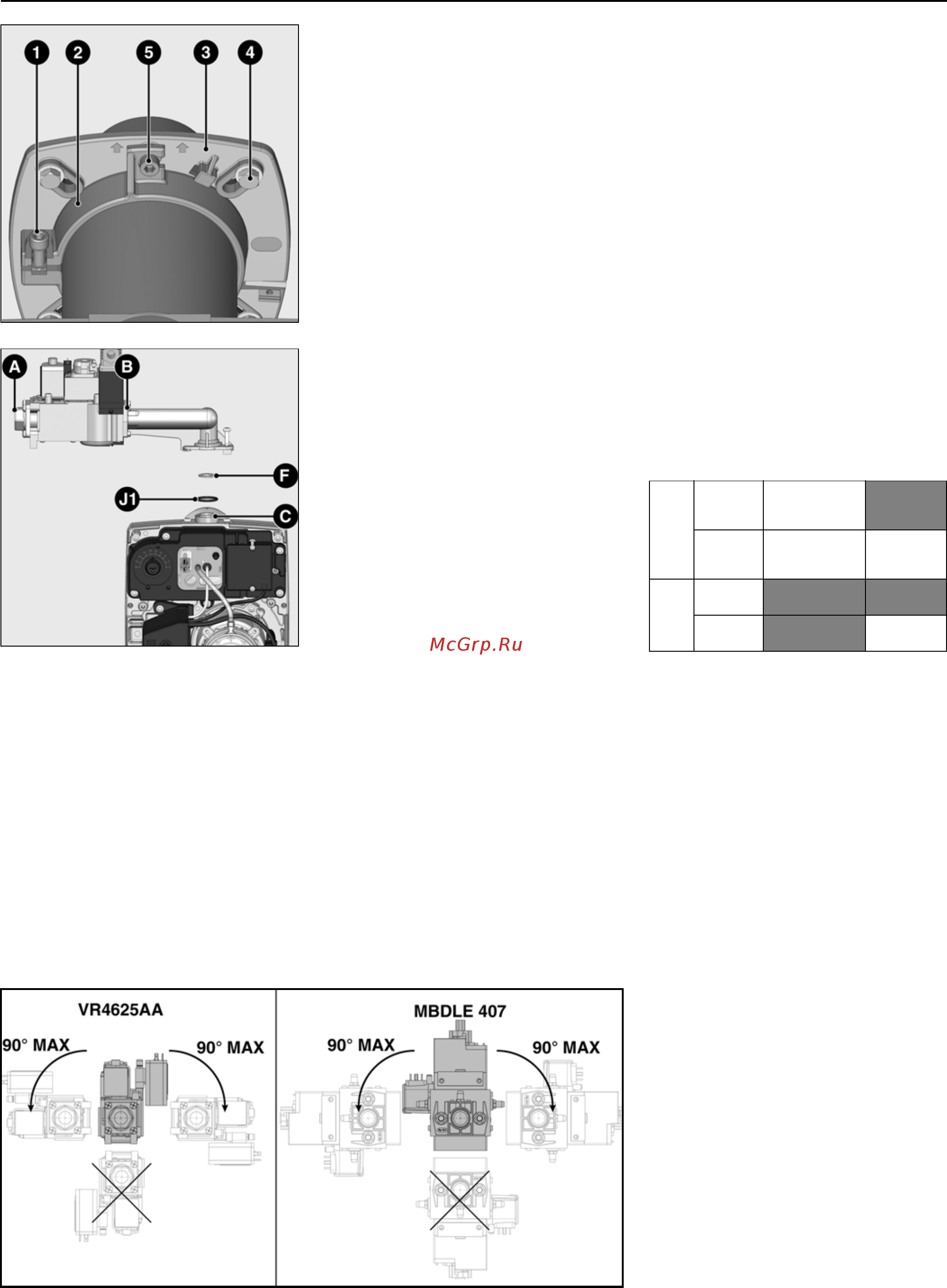

Монтаж горелки
Установочное положение горелки
Подключение газа, расположение
Разрешенные варианты
расположения газовых клапанов
Подсоединение газа
Подключение газораспределительной
системы к газовой рампе должно
осуществляться специалистом. Сечение
труб должно быть рассчитано на потерю
мощности, не превышающую 5 % от
давления при подаче газа.
Монтаж газовой арматуры
• Снимите заглушки с трубопроводов
A
,
B
и
C
.
• Проверьте наличие и положение
уплотнительного кольца
J1
на фланце
С
.
• Закрепите газовую рампу справа или
слева (см. ниже другие разрешенные
варианты расположения).
Установка диафрагмы VG1.40
(см. таблицу ниже)
• Ручной клапан отключения газа должен
устанавливаться перед газовой рампой.
Предписание
Предусмотрите достаточный габаритный
размер для проведения регулировок. Все
подключения, осуществляемые по месту
установки, должны быть проверены на
герметичность с помощью
пенообразующего состава. Утечек не
должно быть.
Монтаж горелки
Фланец горелки 3 имеет продолговатые
отверстия и может использоваться для
установки на отверстии диаметром от
150 до 170 мм. Эти размеры
соответствуют стандарту EN 226.
Уплотнительная прокладка фланца
горелки и болты крепления поставляются
вместе с горелкой. Путем перемещения
держателя трубы 2 на сопле форсунки
можно приспособить глубину ввода узла
горения к геометрическим параметрам
топочной камеры. Глубина ввода
остается неизменной при установке или
при снятии горелки.
Посредством держателя трубы 2 горелка
крепится к соединительному фланцу и,
таким образом, - к котлу. Поэтому
топочная камера оказывается
герметично закрытой.
Установка:
• Закрепите соединительный фланец 3
на котле болтами 4.
• Установите держатель трубы 2 на
сопло горелки и
закрепите его болтом
1. Затяните болт 1 моментом не более
6 Н·м.
• Слегка поверните горелку, вставьте ее
во фланец и закрепите болтом 5.
Снятие:
• Ослабьте затяжку болта 5.
• Повернув горелку, извлеките ее из
байонетного затвора, а затем из
фланца.
VG
1.40
Природн
ый газ
Диафрагма F
металлическог
о цвета
Пропан Диафрагма
F черного
цвета
Заглушка
GP
VG
1.55
/85
Природн
ый газ
Пропан Заглушка
GP
