ELCO VECTRON G 1 VG1.85 KN d3/4" - Rp3/4" [8/32] Газовая рампа vr4625 mb dle 407
03/2009 - Art. Nr. 4200 1017 5600A4
Назначение
Газовая рампа VR4625 / MB-DLE 407
Компактная газовая рампа VR64625
со встроенным регулятором
давления газа обеспечивает работу
одноступенчатых наддувочных
газовых горелок.
Компактная газовая рампа имеет
сертификат одобрения CE 0063
AP3090
Технические характеристики
Давление на входе 15-60 мбар
Температура
окружающей среды от 0 до +60 °C
Электрическое
напряжение 230 В / 50 Гц
Потребляемая мощность 19 Вт
Степень электрозащиты IP40
Газовое подключение Rp 1/2"
Работа
При подаче напряжения на
электромагнитные обмотки
открываются клапан
Y12
и клапан
Y13
.
Седла клапанов защищены от
загрязнений тонкой сеткой,
установленной перед ними.
Встроенный регулятор давления
обеспечивает регулирование нужного
давления на выходе.
Необходимые регулировочные
значения для:
- реле давления газа
- регулятор давления газа
- пусковое давление газа
(MB-DLE407)
могут быть установлены с помощью
винта. Значения давления на входе и
на выходе могут быть измерены в
точках отбора давления.

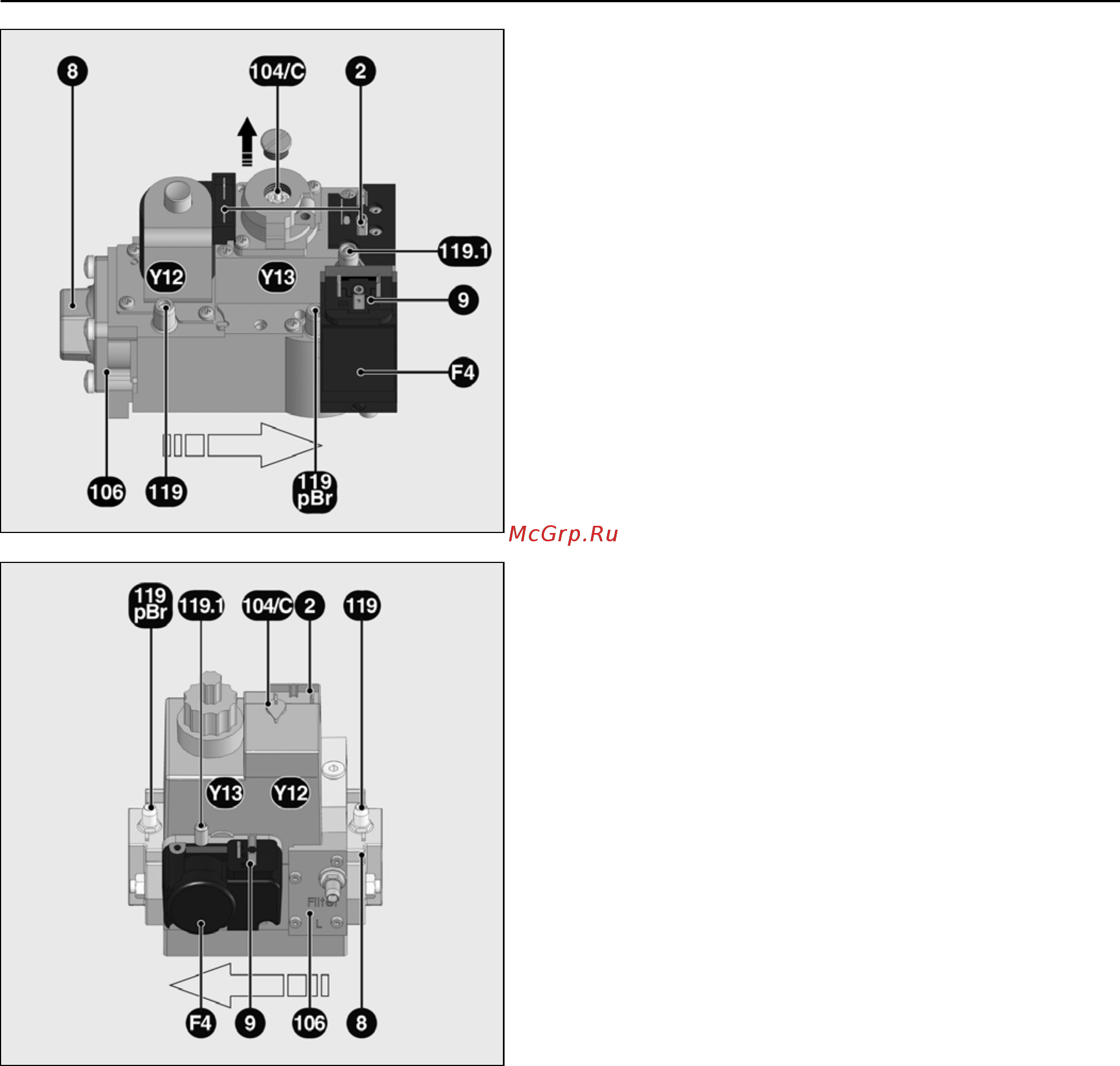

F4 Реле давления
(регулировочный винт под
крышкой)
Y12 Предохранительный клапан
Y13 Главный клапан
2 Электроподключение
клапанов
8 Входной фланец
9 Электроподключение реле
давления
104/C Винт регулировки регулятора
давления
106 Газовый фильтр
119 Отбор давление газа на входе
119.1 Отбор давления газа в
промежуточной камере
119pBr Отбор давления газа на
выходе
VR4625
MB-DLE 407
Компактная газовая рампа MB-DLE
407
со встроенным регулятором
давления газа обеспечивает работу
одноступенчатых наддувочных
газовых горелок.
Компактная газовая рампа имеет
сертификат одобрения
CE 0085 AP3156.
Технические характеристики
Давление на входе 13 - 360 мбар
Температура
окружающей среды от -15 до +60 °C
Электрическое
напряжение 230 В / 50 Гц
Потребляемая мощность 46 Вт
Степень электрозащиты IP54
Газовое подключение Rp 3/4"
