ELCO VECTRON G 1 VG1.85 KN d3/4" - Rp3/4" [11/32] Назначение

ELCO VECTRON G 1 VG1.55 KN h3/8
03/2009 - Art. Nr. 4200 1017 5600A 7
Назначение
Эксплуатация
Режим безопасности
Малогабаритная
Предписание CH
В соответствии с инструктивными
документами SSIGE на трубопроводе
в обязательном порядке
устанавливается предохранительный
газовый клапан (позиция 1).
Предписание DE
Во исполнение основополагающего
приказа применительно к
теплогенераторным установкам,
установки, в составе которых имеются
газовые топки, должны оснащаться
предохранительным запорным
термоклапаном (позиция 1).
Описание работы
При первой подаче напряжения,
после отключения напряжения или
перевода в режим безопасности,
после отключения газа или после
остановки на 24 часа, перед пуском
горелки происходит проверка
герметичности газовых клапанов при
работающем электродвигателе
вентилятора. После проверки
герметичности начинается период
предварительной вентиляции
продолжительностью 24 секунды.
В течение предварительной
вентиляции,
- давление воздуха находится под
контролем
- камера сгорания контролируется на
наличие сигналов пламени
После истечения периода
предварительной вентиляции
- запускается розжиг,
- главный и предохранительный
электромагнитные клапаны
открыты.
- пуск горелки
Контроль
Пламя контролируется
ионизационным зондом. Зонд вместе
с изоляцией встроен в газовую
головку и проходит через дефлектор
в зону пламени. Зонд не должен
иметь электрический контакт с
заземленными
деталями.
В случае короткого замыкания между
зондом и массой горелки горелка
переходит в аварийный режим.
При горении в газовом пламени
образуется ионизационная зона, эта
зона пересекается выпрямленным
током, который идет от зонда к соплу
горелки. Ионизационный ток должен
быть не менее 8 мкA.
Режим безопасности
- Если при запуске горелки (пуск газа)
не образовалось никакого пламени,
то по истечении времени
безопасности 3 секунды макс.,
газовый клапан закрывается.
- В случае исчезновения пламени во
время работы подача газа
прекращается не позже, чем через
секунду. Включается новый цикл
запуска. Если горелка запускается,
рабочий цикл продолжается. В
противном случае происходит
переход в режим безопасности.
- В случае нехватки
воздуха при
предварительной вентиляции или
во время работы происходит
переход в режим безопасности.
- В случае нехватки газа горелка не
включается и/или останавливается.
За этим следует период ожидания в
2 минуты. Затем производится
новая попытка запуска. Если
давления газа по-прежнему нет,
следует еще один период ожидания
в 2 минуты. При
этом период
ожидания может быть отменен
только отключением горелки от
напряжения сети. Время ожидания:
3 x 2 минуты, затем 1 час.
При остановке по сигналу системы
регулирования
- Реле регулятора температуры
прерывает запрос на нагрев.
- Газовые клапаны закрываются
- Пламя гаснет
- Электродвигатель вентилятора
продолжает вращаться (14 секунд)
- Выполняется проверка
герметичности клапанов
- Электродвигатель вентилятора
останавливается
- Горелка готова к
работе

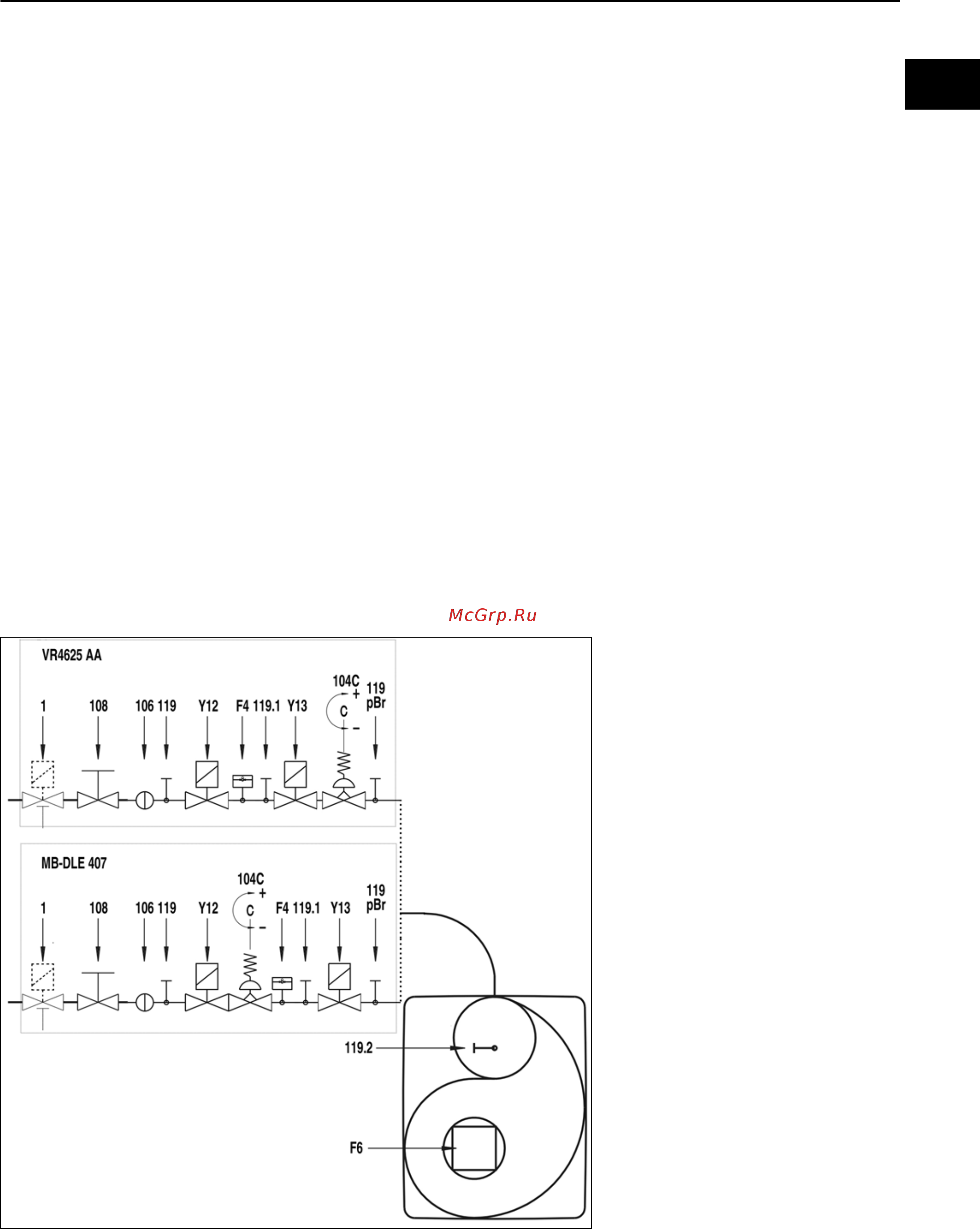

F4 Предохранительное
устройство нехватки газа
F6 Предохранительное
устройство нехватки воздуха
Y13 Главный электроклапан
Y12 Предохранительный
электроклапан
1 Запорный
предохранительный
термоклапан (сторона
пользователя)
104 Регулятор давления газа
106 Фильтр
108 Клапан ручного отключения
газа (сторона пользователя)
119pBr Точка измерения давления
газа на выходе
119.1 Точка измерения давления
газа в промежуточной камере
119.1 Точка измерения давления
воздуха
