6 Номенклатура, управление и функции
2

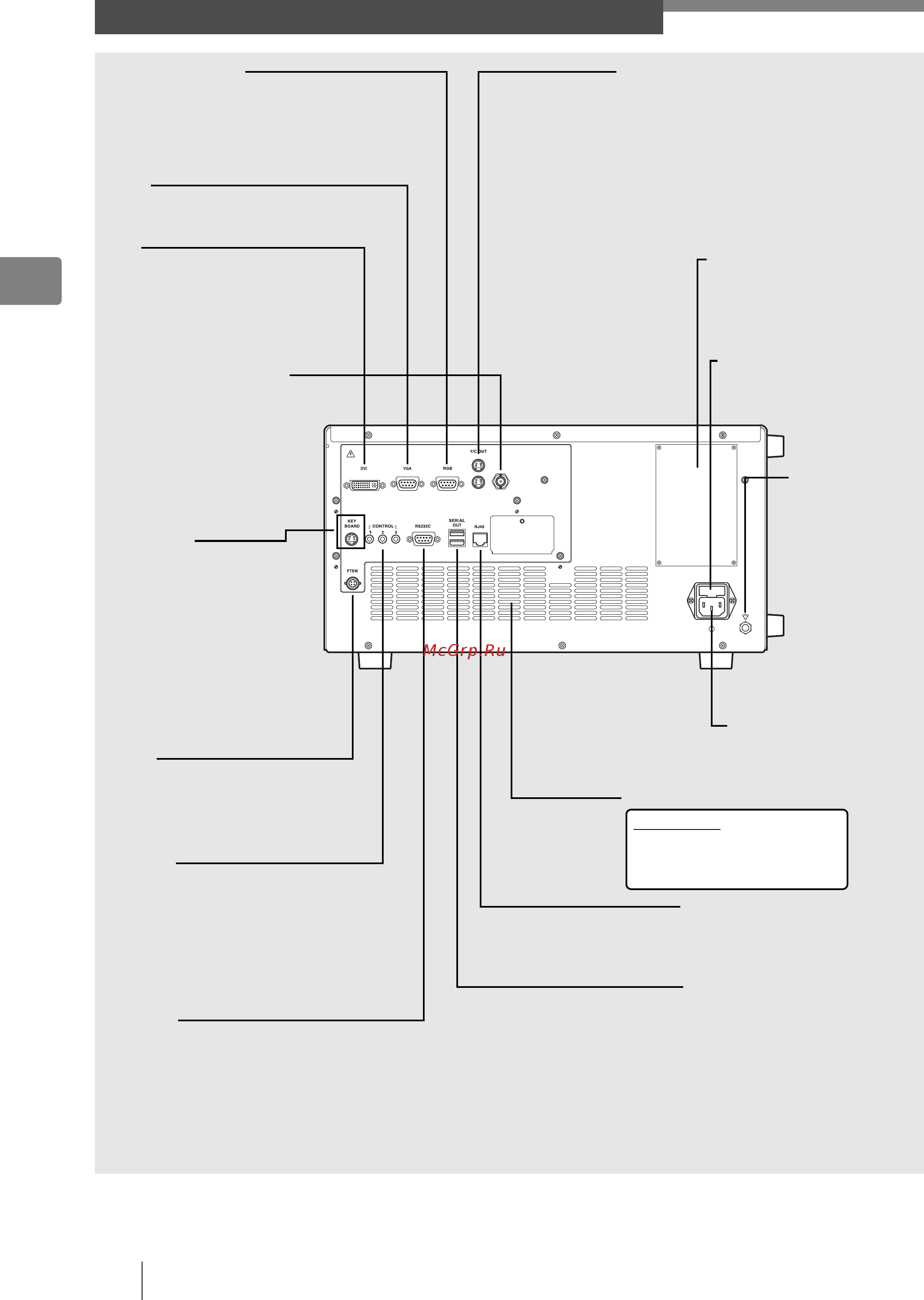

Задняя панель
VIDEO OUT
SYNC OUT
KEYBOARD
Этот разъем служит для
подсоединения клавиатуры.
(OS-A79) Подсоедините
поставляемую в комплекте
клавиатуру, разработанную
специально для использования
с видеопроцессором.
FTSW
Этот разъем служит для подсоединения
ножных переключателей (OS-A61) для
управления периферийными
устройствами.
SERIAL OUT 1/2
Эти разъемы служат для вывода
цифровых данных статичных
изображений.
Гнездо подключения
электропитания
Подключите сетевой шнур
переменного тока.
Вентиляционная решетка
Примечание:
Установите процессор таким
образом, чтобы не загораживать
вентиляционную решетку.
DVI
Этот разъем служит для вывода
сигнала DVI для передачи на
монитор.
Табличка с техническими
данными
На этой табличке указаны
спецификации номинальных
параметров процессора,
соответствие стандартам и т.д.
Вход уравнивания
потенциала
В данный вход
вставляется шина
уравнивания потен-
циала для уравни-
вания потенциала
другого оборудова-
ния, подсоединен-
ного к видеопро-
цессору.
Блок плавких предохранителей
В этом блоке содержатся два
плавких предохранителя.
CONTROL
Эти выходные разъемы запускающего
сигнала служат для дистанционного
управления периферийными устройствами.
RJ45
Этот разъем служит исключительно
для передачи информации.
VIDEO OUT (видеовыход)
SYNC OUT
Этот разъем предназначен
для вывода композитного
видеосигнала (для ввода в
устройство отображения)
или SYNC сигнала
RS232C
Этот разъем (9-штыревой разъем типа
D-sub) служит для подсоединения
внешнего устройство вывода. Это
совместимый с RS-232C интерфейс.
Y/C OUT
(Видеовыходы)
Эти разъемы (раздельные видеовыходы)
служат для вывода раздельных видеосигналов
(видеосигналы, разделенные на сигналы
яркости и цветовые сигналы) для передачи на
монитор или процессор изображений принтера.
RGB (видеовыход)
Этот разъем служит для вывода
видеосигналов (цветовые сигналы
RGB и синхронные сигналы) для
передачи на монитор или процессор
изображений принтера.
VGA
Этот разъем служит для вывода
сигнала VGA для передачи на
монитор.
