4 Номенклатура, управление и функции
2
2 Номенклатура, управление и функции
ПРИМЕЧАНИЕ
ОБРАТИТЕ ВНИМАНИЕ

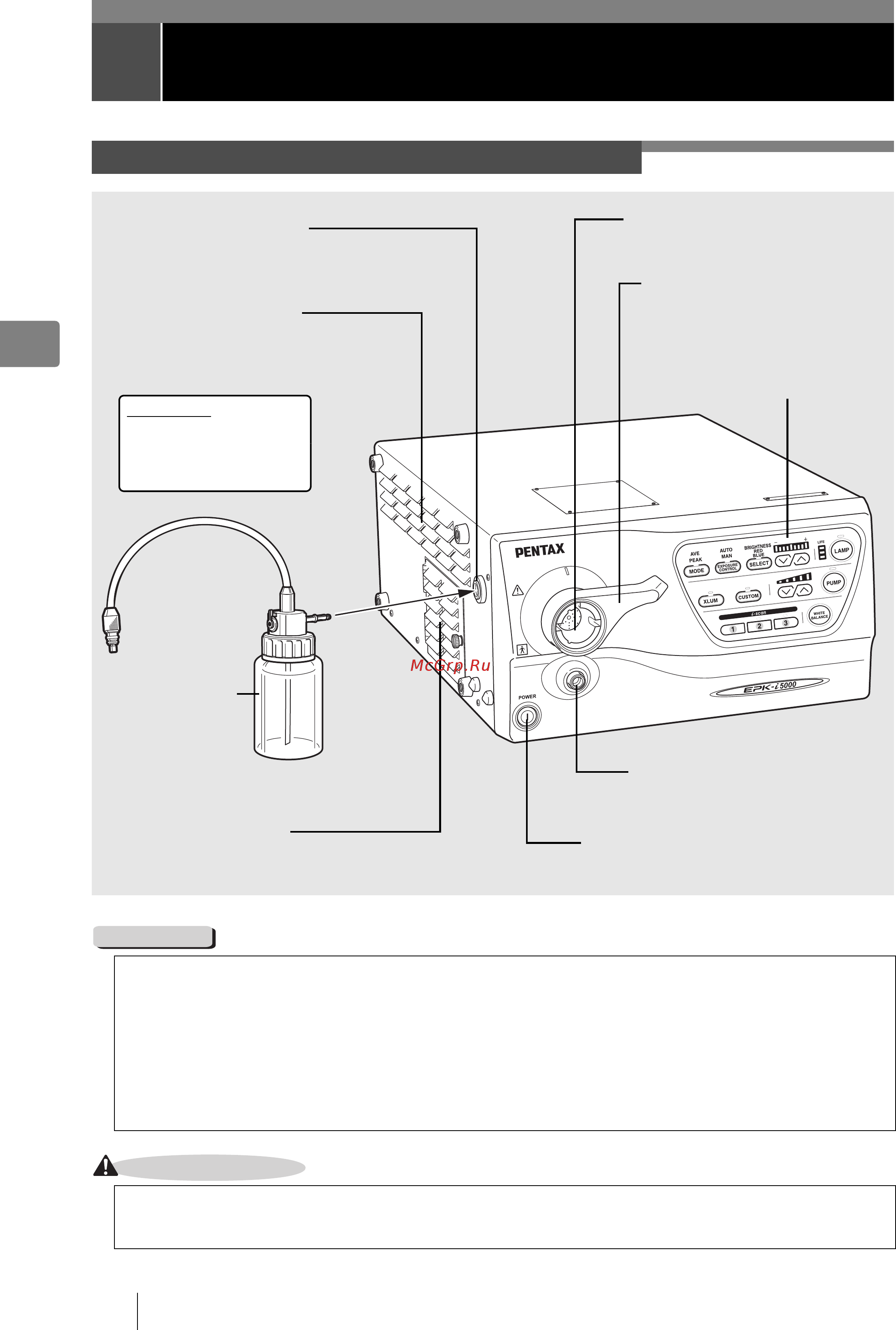

Основной блок
z Всегда присоединяйте эндоскоп до включения питания. Также отсоединяйте эндоскоп от процессора после
перевода выключателя электропитания в положение OFF (ВЫКЛ).
z После подсоединения эндоскопа к видеопроцессору EPK-i5000, обязательно удостоверьтесь, что эндоскоп надежно
закреплен в разъеме эндоскопа, переведя фиксирующий рычаг в положение «LOCK».
z Перед включением EPK-i5000, удостоверьтесь, что вентиляционные отверстия не заблокированы. В частности,
обеспечьте, чтобы
вентиляционная сетка на левой стороне процессора находилась на расстоянии не менее 15 см
(6 дюймов) от стены.
z За исключением проверки прибора перед использованием, лампа видеопроцессора должна быть выключена, если
видеосистема не используется в клинических целях.
Сразу после использования металлическая вилка световода и электрические контакты/штекеры эндоскопа могут
быть ГОРЯЧИМИ. Во избежание ожогов, сразу
после использования эндоскопа НЕ прикасайтесь к этим областям.
Для безопасного обращения после завершения процедуры беритесь за корпус PVE-коннектора эндоскопа.
Электрический разъем эндоскопа
Для подключения электрических
разъемов цветного видеоэндоскопа.
Панель управления
I «Панель управления» (стр.5)
Выключатель питания R
Нажмите этот переключатель для включения
или выключения процессора.
Гнездо световода
Порт для подключения световода от
видеоэндоскопа или фиброскопа.
Крышка корпуса лампы
Обеспечивает доступ при
замене картриджа лампы.
Вентиляционная решетка
Обеспечивает соответствующую
вентиляцию и охлаждение лампы/
прибора.
НЕ загораживайте решетки.
Примечание:
Установите процессор
таким образом, чтобы не
загораживать
вентиляционную решетку.
Гнездо емкости для воды
В него вставляется воздуховод из
емкости для воды от ПЕНТАКС.
Фиксирующий рычаг эндоскопа
Откройте рычаг перед подключением
или отключением эндоскопа. После
подсоединения эндоскопа к процессору
закройте рычаг.
Емкость для воды
I «Емкость для воды
(OS-H4/OS-H5)» (стр.7)
