Номенклатура, управление и функции 5
2
ПРИМЕЧАНИЕ

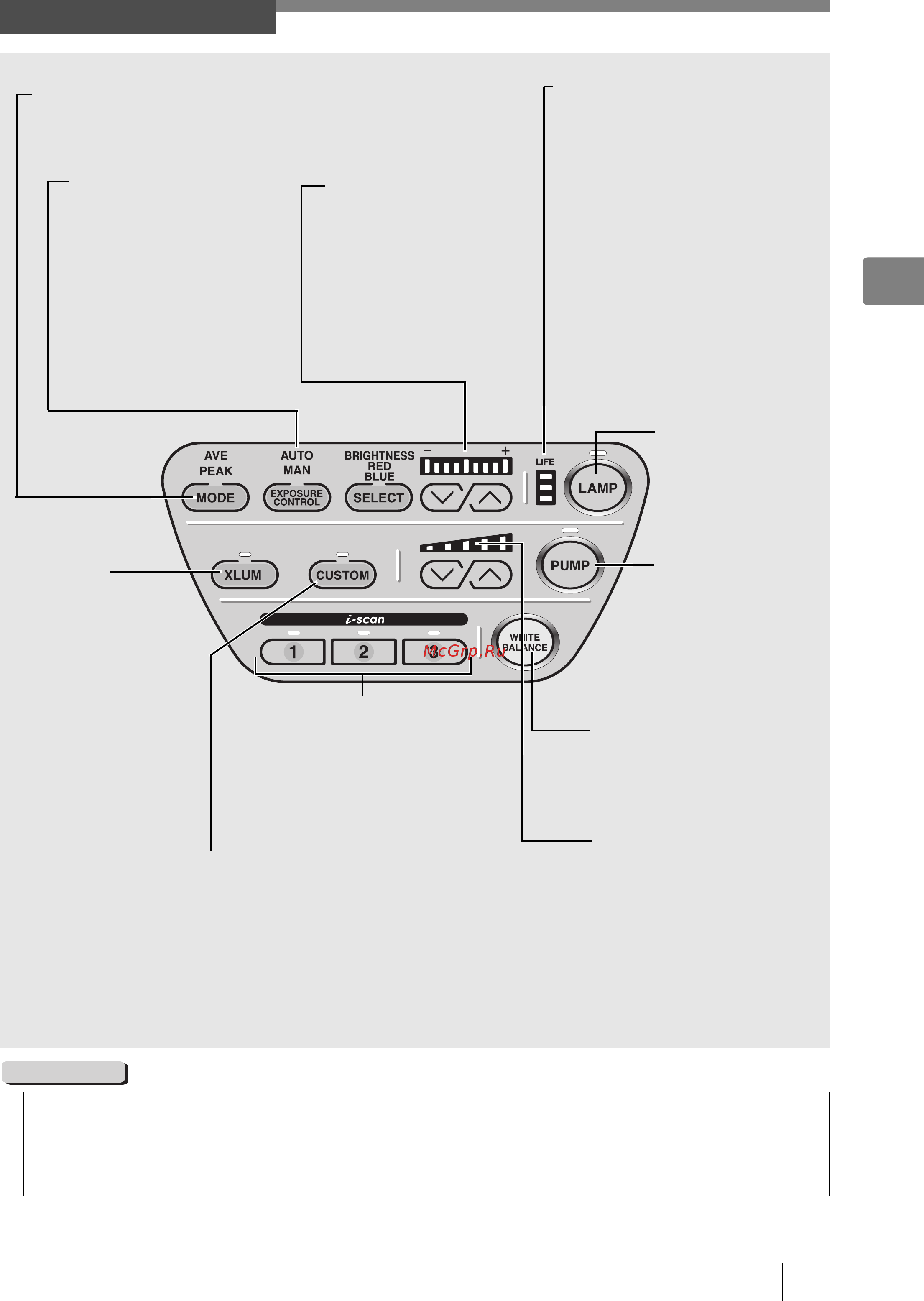

Панель управления
Срок работы лампы - 500 часов. Проверьте индикатор LIFE (индикатор наработки лампы) на панели управления перед
использованием процессора. Замените картридж лампы, если на индикаторе наработки лампы отображается красная
полоса. Срок работы лампы может сократиться при частом использовании. В этом случае срок работы лампы может
составить менее 500 часов.
I«Замена лампы» (стр.40)
LAMP (лампа) h
Используйте этот
переключатель для
включения или
выключения лампы.
I «ЛАМПА» (стр.20)
Метод измерения света a
Нажмите на эту кнопку для выбора метода
измерения света.
I «Метод измерения света» (стр.22)
WHITE BALANCE
(БАЛАНС БЕЛОГО)
j
Используйте этот переключатель
для регулировки баланса белого.
I «БАЛАНС БЕЛОГО» (стр.21)
PUMP (насос) i
Используйте этот
переключатель для
запуска или остановки
воздушного/водяного
насоса.
I «НАСОС» (стр.21)
Кнопка i-scan 1/2/3
Используйте эти кнопки для выполнения
функции, запрограммированной для
каждой кнопки. Вы можете присвоить
часто используемые функции
изображения кнопкам i-scan 1, 2 и 3.
I «настройка i-scan» (стр.33)
XLUM f
Используйте эту
кнопку для выбора
максимальной
интенсивности света
эндоскопа.
I «XLUM»
(стр.22)
Настраиваемая кнопка g
Используйте эту кнопку для
программирования нужной функции.
Этой кнопке вы можете присвоить
специальные функции, которые
используете наиболее часто.
I «Настраиваемая кнопка» (стр.23).
Регулировка воздушного
потока
Используйте de для
регулировки объема насоса.
I «Регулировка воздушного
потока» (стр.23)
Выбор режима управления
яркостью b
Используйте данный
переключатель для изменения
метода регулировки яркости
изображения.
AUTO (авто):
автоматическая
регулировка яркости
изображения.
MAN (ручной режим):
ручная регулировка
яркости изображения.
I «Выбор режима управления
яркостью» (стр. 22)
Регулировка яркости и
баланса цветов
Используйте c для
выбора настраиваемого
параметра и используйте
de для настройки
уровней.
I «Выбор режима
яркости» (стр.22)
I «Регулировка баланса
цветов» (стр.23)
Индикатор наработки лампы [LIFE]
Этот индикатор указывает общую
длительность использования лампы.
Менее 400 часов: зеленая индикаторная
полоса
от 400 часов до 499 часов: желтая
индикаторная полоса
Более 500 часов: красная индикаторная
полоса
Если время составляет 500 часов или
более, деление индикатора будет светиться
красным, а на экране монитора появится
сообщение [Please replace the lamp]
([Пожалуйста, замените лампу]).
I «Замена лампы» (стр.40)
