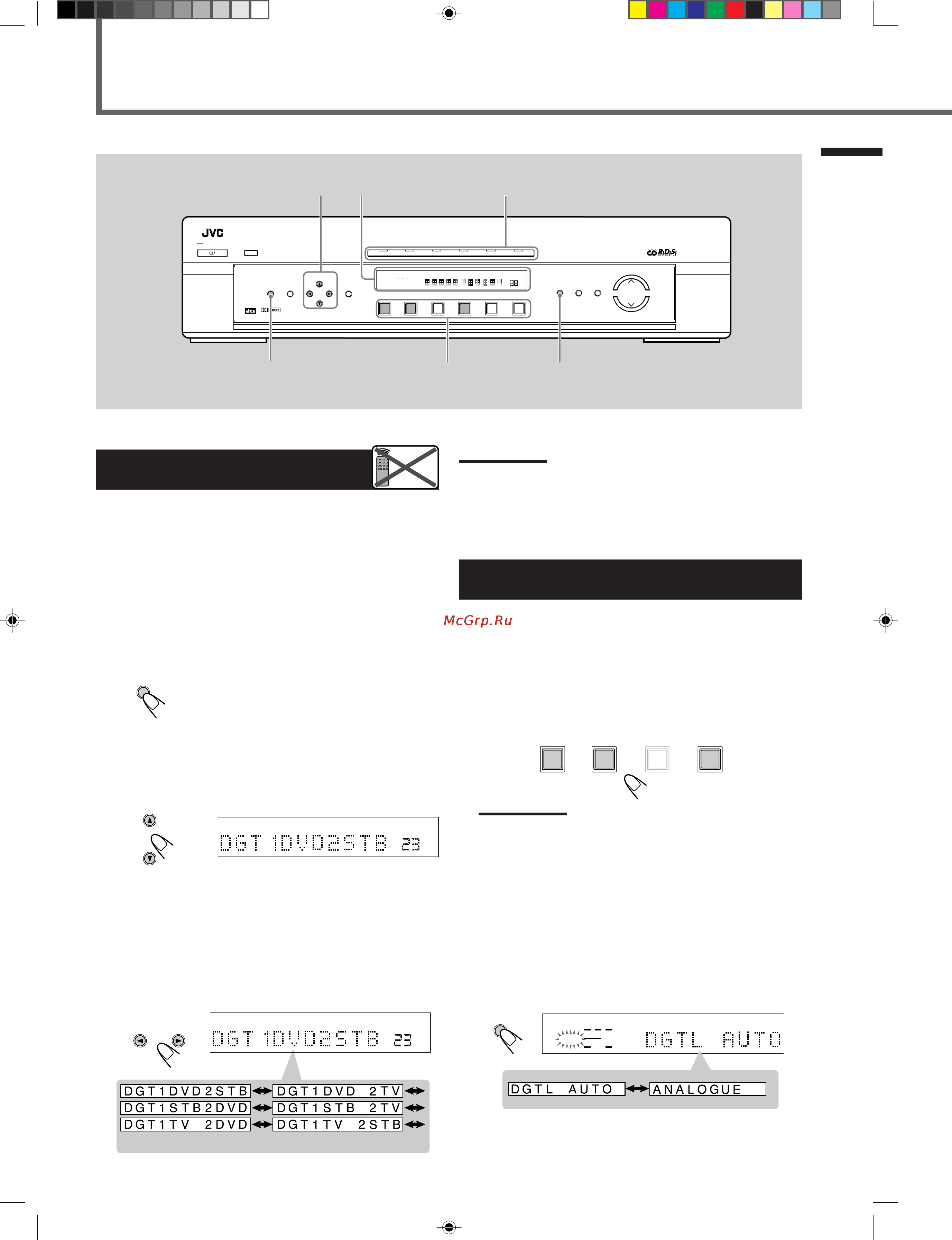

![JVC RX-E100RSB [14/50] Основные настройки](/views2/1053218/page14/bge.png)
13
Основные настройки
DVD STB VCR TV TAPE
FM/AM
TV DIRECT
DVD
MEMORY
CONTROL
ADJUST
SETTING
STANDBY
DIGITAL
DIGITAL
SURROUND
INPUT
ANALOG/DIGITAL
INPUT ATT
MASTER VOLUME
SURROUND
ON/OFF
DSP
MODE
ANALOG
PRO LOGIC
SUBWFR LFE
SLEEP RDS EON TA STTUNEDINFOHEWS MUTING
MH
Z
KHZ
VOL
AUTO
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
RX-E100R
DVD STB VCR TV TAPE FM/AM
HOME CINEMA CONTROL CENTER
STANDBY/ON
Установка назначения цифрового
входного разъема
При использовании цифровых входных разъемов для того,
чтобы при выборе цифрового источника на дисплее
появлялось его название, необходимо ввести в память аппарата
данные о том, какие компоненты подключены к каким
разъемам (DIGITAL IN 1/2).
Перед началом работы, запомните...
При выполнении описанных ниже действий существует
определенный лимит времени. Если настройка будет отменена до
окончания процедуры, ее придется начинать заново с пункта 1.
1
Нажмите кнопку SETTING.
Кнопками CONTROL нельзя
воспользоваться для установки основных
значений.
2
Повторно нажимайте кнопку CONTROL ∞ (или 5)до
появления на дисплее индикации “DGT
(Цифровой)” (и текущего установочного значения)
*.
* Первоначальным установочным значением является
значение “1DVD2STB”. Если это значение уже было
изменено, значит на экране отобразится другая комбинация.
3
Нажмите CONTROL 3 (или 2) для выбора
соответствующегозначения цифрового разъема.
• При каждом нажатии этой кнопки изменение параметров
на дисплее происходит следующим образом:
SETTING
Remote
NOT
CONTROL
VOL
CONTROL
5/∞/3/2
Дисплей
Основные операции/Основные настройки
(назад на начало)
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
CONTROL
Примечание:
При отправке с завода-изготовителя разъемы DIGITAL IN были
настроены на использование их в качестве цифровых входов
для подключения следующих компонентов.
• DIGITAL 1 (коаксиальный): для подключения DVD проигрывателя
• DIGITAL 2 (оптический): для подключения STB тюнера
Выбор аналогового или цифрового входного
режима
При подключении цифрового компонента источника с
использованием обоих типов соединений – аналогового и
цифрового (см. стр. 7), необходимо правильно установить
входной режим.
1
Нажмите одну из кнопок выбора источника
(DVD, STB или TV)
* входной режим которого
вы хотите изменить.
Примечание:
* Среди перечисленных выше источников можно выбрать
цифровой вход только для тех источников, для которых
были выбраны цифровые выходные разъемы. (См. раздел
“Установка назначения цифрового входного разъема”.)
2
Нажмите INPUT ANALOG/DIGITAL (или
ANALOG/DIGITAL INPUT на пульте
дистанционного управления) для выбора
аналогового или цифрового входного режима.
• При каждом нажатии данной кнопки изменение входного
режима происходит переключение между аналоговым
(ANALOGUE) и цифровым (DGTL AUTO) входом.
DVD STB VCR TV
DVD
ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ
Кнопки выбора источника
(DVD, STB, TV)
INPUT
ANALOG/DIGITAL
Индикаторы источника
SETTING
SUBWFR LFE
DGTL AUTO
LCR
LS RS
DOLBY D
INPUT
ANALOG/DIGITAL
INPUT ATT
EN10-19.RX-E100RSL [RUS] 18.05.01, 14:2213
