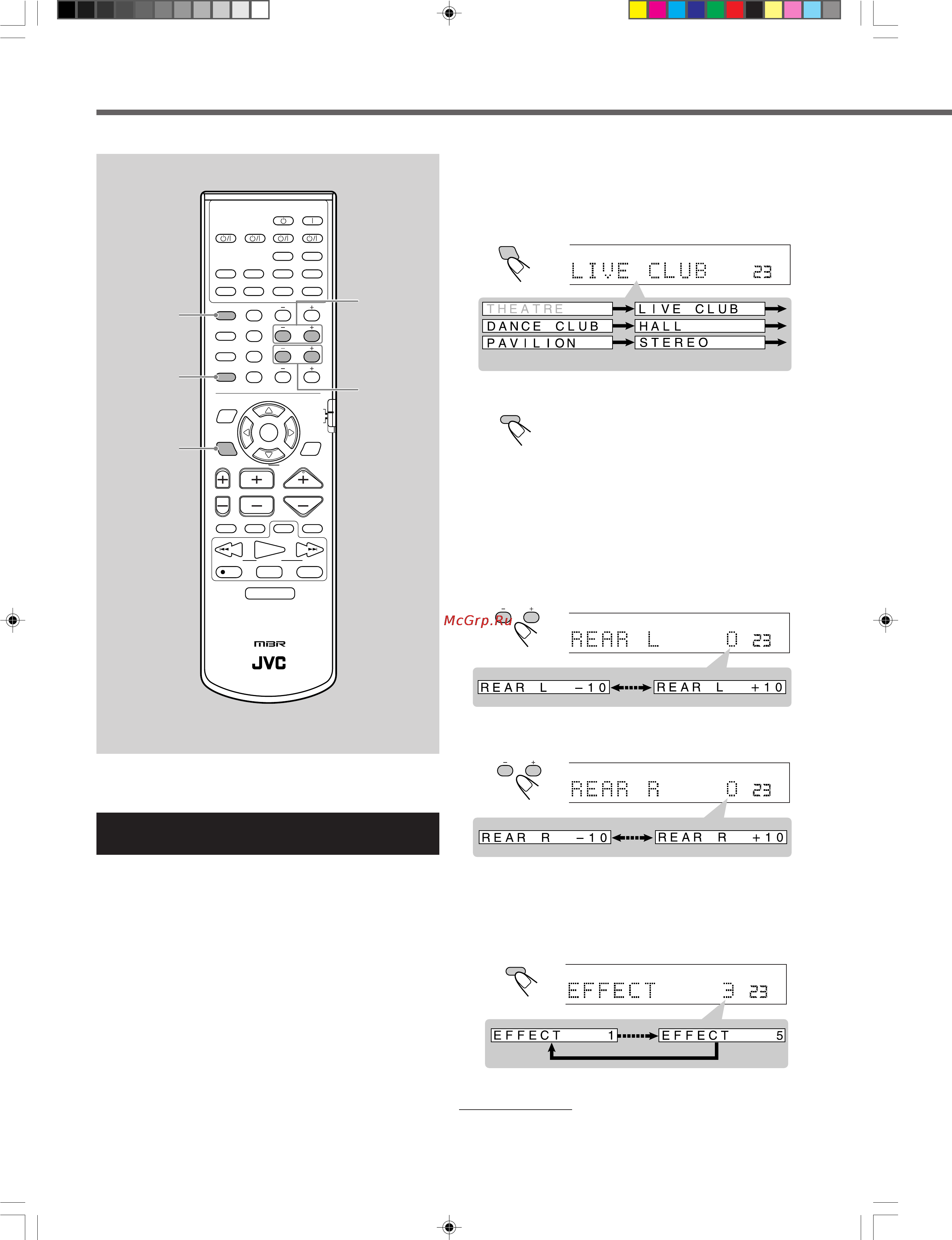

![JVC RX-E100RSB [37/50] Channel volume tv vol](/views2/1053218/page37/bg25.png)
36
Создание реальных звуковых полей
2
Повторно нажимайте кнопку DSP MODE до
появления на дисплее обозначения одного из
режимов DAP.
На дисплее загорится индикатор DSP.
3
Нажмите SOUND.
Теперь для настройки параметров звучания
можно использовать 10 цифровых кнопок.
4
Настройте уровень громкости выходного
сигнала тылового динамика (от –10 дo +10).
• Настройте параметры так, чтобы уровень звукового
сигнала выбранного динамика соответствовал уровню
сигнала фронтальных динамиков.
Для настройки уровня громкости левого тылового
динамика, нажмите REAR•L +/–.
Для настройки уровня громкости правого тылового
динамика, нажмите REAR•R +/–.
5
Для выбора желаемого уровня громкости
эффекта DSP (от 1 до 5) нажмите EFFECT.
• Чем выше номер эффекта, тем сильнее эффект DSP
(обычно рекомендуется устанавливать на значение
“EFFECT 3”).
Отмена режима DAP
Повторно нажимайте кнопку DSP MODE до появления на
дисплее индикатора “STEREO”. Индикатор DSP погаснет.
RM-SRXE100R REMOTE CONTROL
HOME CINEMA CONTROL CENTER
CONTROL
CHANNEL VOLUMETV VOL
TUNING
STOP PAUSE
FF/
/REW
DIMMER
TV/VIDEO
VCR
MUTING
REC
PLAY
DOWN UP
DVD
SLEEP TV DIRECT
DVD STB VCR TV
ANALOG/DIGITAL
TAPE
FM
SOUND BASS+ CENTER
TEST
BASS– REAR-L
BASS BOOST
TREBLE+ REAR-R
EFFECT
TREBLE–
SUBWOOFER
RETURN FM MODE
EON
ENTER
DISPLAY MODE
RDS
MODE
ON/OFF
AM
123
456
789
10
0
+10
100+
DVD
MENU
VCR
TVSTB
INPUT
DSP
SURROUND
EON SELECT
PTY SEARCH
PTY( PTY9
AUDIO
DVD MENU
Настройка режимов DAP (с помощью
пульта дистанционного управления)
Режим DAP нельзя использовать одновременно с другим
режимом DSP. После того, как режим DAP будет включен, все
остальные режимы DSP отменяются.
• Данный параметр необходимо настраивать для каждого
источника.
• Режимом DAP нельзя воспользоваться, если тыловые
динамики не подключены.
1
Выберите и воспроизведите аналоговый стерео
источник звучания или цифровой источник,
записанный в формате линейный PCM.
REAR•L
+/–
REAR•R
+/–
SOUND
EFFECT
DSP MODE
ANALOG
SUBWFR
VOL
DSP
LR
LS S RS
(назад на начало)
MODE
DSP
SOUND
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
REAR-L
56
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
REAR-R
89
ANALOG
PRO LOGIC
SUBWFR
VOL
DSP
LR
LS S RS
EFFECT
EN30-39.RX-E100RSL [RUS] 15.05.01, 15:3036
