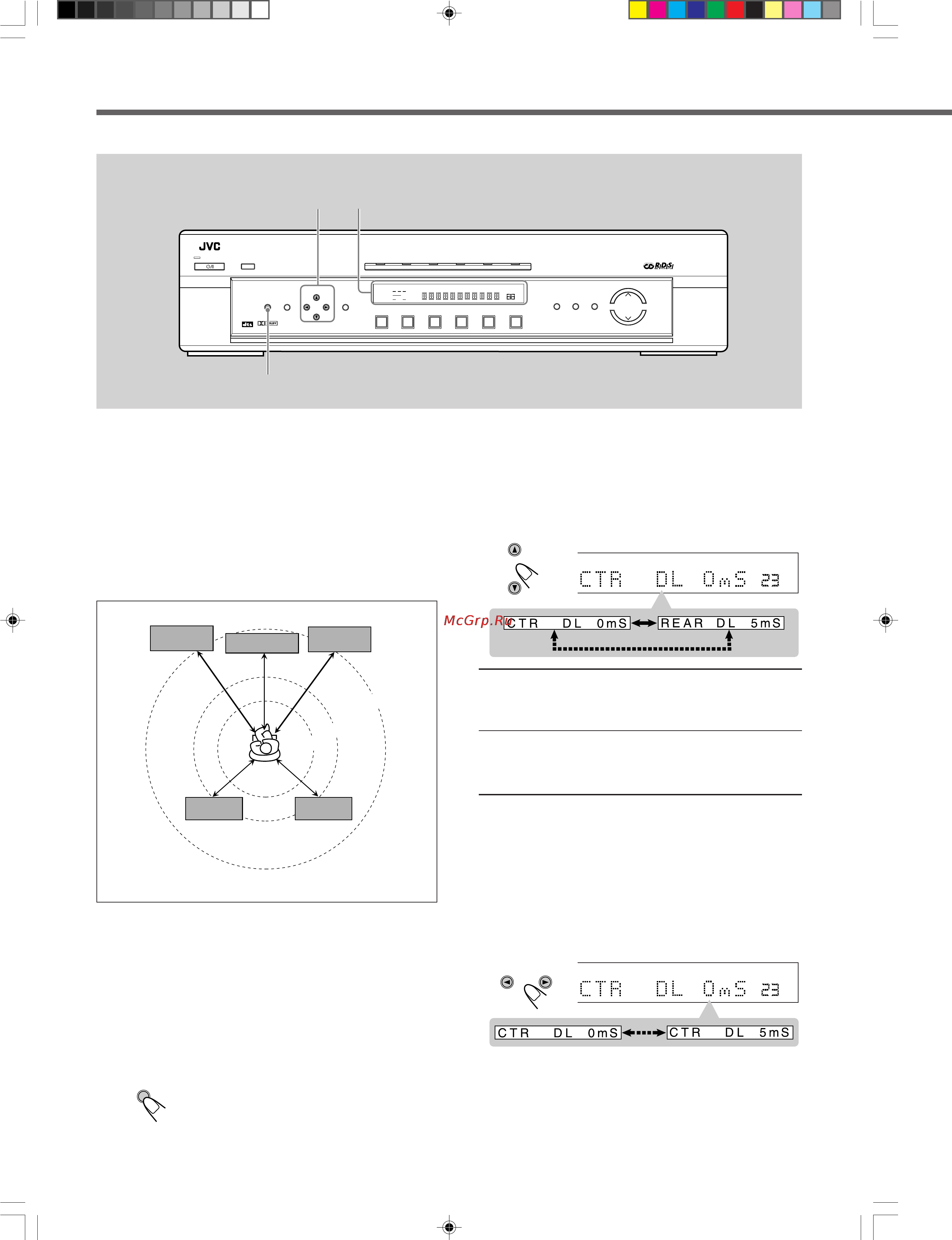

![JVC RX-E100RSB [17/50] Основные настройки](/views2/1053218/page17/bg11.png)
16
Основные настройки
SETTING
DVD STB VCR TV TAPE
FM/AM
TV DIRECT
DVD
MEMORY
CONTROL
ADJUST
SETTING
STANDBY
DIGITAL
DIGITAL
SURROUND
INPUT
ANALOG/DIGITAL
INPUT ATT
MASTER VOLUME
SURROUND
ON/OFF
DSP
MODE
ANALOG
PRO LOGIC
SUBWFR LFE
SLEEP RDS EON TA STTUNEDINFOHEWS MUTING
MH
Z
KH
Z
VOL
AUTO
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
RX-E100R
DVD STB VCR TV TAPE FM/AM
HOME CINEMA CONTROL CENTER
STANDBY/ON
CONTROL
5/∞/3/2 Дисплей
Время задержки — CTR DL, REAR DL
Время задержки звукового сигнала, выходящего из
центрального динамика, задается в зависимости от времени
задержки сигнала фронтальных динамиков. Если расстояние от
позиции прослушивания до центрального динамика такое же,
как и до фронтальных динамиков, выберите 0 мсек.
• Увеличение (или уменьшение) времени задержки на 1 мсек
соответствует увеличению (или уменьшению) расстояния на
30 см.
2
Повторно нажимайте кнопку CONTROL ∞ (или
5) до появления на дисплее индикации “CTR DL
(Время задержки центрального динамика)” или
“REAR DL (Время задержки тылового динамика)”
(и текущего установочного значения)
*
.
CTR DL (Время задержки центрального динамика):
Для настройки времени задержки
центрального динамика
(от 0 мсек до 5 мсек).
REAR DL (Время задержки тылового динамика):
Для настройки времени задержки
тылового динамика
(от 0 мсек до 15 мсек).
* “0 mS” установочное значение по умолчанию для
центрального динамика, а “5 mS” установочное значение
по умолчанию для тылового динамика. Если значение уже
было изменено, на дисплее отобразится другое значение.
3
Нажмите CONTROL 3 (или 2) для выбора
времени задержки.
• При каждом нажатии этой кнопки время задержки
изменяется на 1 мсек (mS).
4
Повторите пункты
2
и
3
для настройки
времени задержки других динамиков.
2,1 м
2,4 м
2,7 м
3,0 м
Левый фронт.
динамик
Правый фронт.
динамик
Правый тыловой
динамик
Левый тыловой
динамик
Центр. динамик
Пример: в данном случае установите время задержки
для центрального динамика “1mS”, а время
задержки для тылового динамика “2mS”.
Перед началом работы, запомните...
При выполнении описанных ниже действий существует
определенный лимит времени. Если настройка будет отменена
до окончания процедуры, ее придется начинать заново с
пункта 1.
1
Нажмите SETTING.
Кнопки CONTROL теперь можно
использовать для настройки установочных
значений.
SETTING
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
CONTROL
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
CONTROL
Пример: при настройке времени задержки для
центрального динамика.
