41
ния

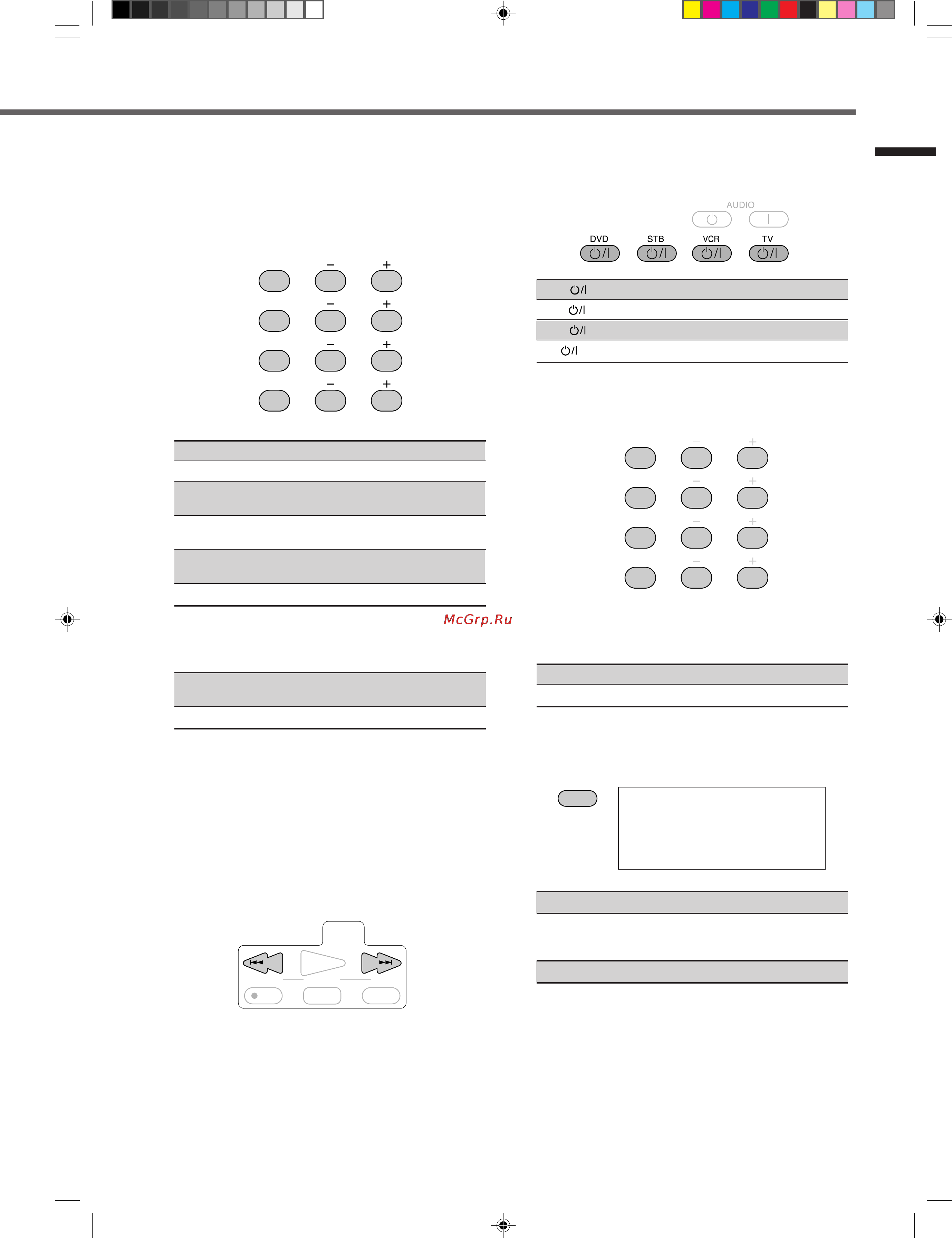

Выполнение операций с помощью пульта дистанционного управления
BASS+ CENTER
BASS– REAR-L
TREBLE+ REAR-R
TREBLE–
SUBWOOFER
RETURN FM MODE
123
456
789
10
0
+10
+100
❏
Настройка параметров звучания и управление
радиоприемником — 10 цифровых кнопок
■ Нажав кнопку SOUND, можно использовать 10
цифровых кнопок для настройки параметров звучания
(см. также стр. 32 – 36).
BASS +/– : Настройка низких частот.
TREBLE +/– : Настройка высоких частот.
CENTER +/– : Настройка выходного уровня
центрального динамика.
REAR•L +/– : Настройка выходного уровня левого
тылового динамика.
REAR•R +/– : Настройка выходного уровня правого
тылового динамика.
SUBWOOFER +/– : Настройка уровня сабвуфера.
■ Нажав кнопки FM или AM, можно использовать 10
цифровых кнопок для управления радиоприемником.
1 – 10, +10 : Выбор номера станции,
предварительно сохраненной в памяти.
FM MODE (0) : Изменение режима FM MODE.
Пример: Для выбора номера FM/AM канала
используйте 10 цифровых кнопок
• Для канала номер 5, нажмите 5.
• Для канала номер 15, нажмите +10, затем 5.
• Для канала номер 30, нажмите +10, +10, затем 10.
❏ Настройка на станцию вручную — кнопки
TUNING UP и TUNING DOWN
(см. также стр. 23)
Нажав кнопки FM или AM, эти кнопки можно
использовать для изменения частоты.
■ Управление другим оборудованием JVC
❏ Включение питания — кнопки POWER
DVD : Включение/выключение DVD проигрывателя.
STB : Включение/выключение STB тюнера.
VCR : Включение/выключение видеомагнитофона.
TV : Включение/выключение телевизора.
❏ Выбор каналов и управление тюнером
— 10 цифровых кнопок
BASS+ CENTER
BASS– REAR-L
TREBLE+ REAR-R
TREBLE–
SUBWOOFER
RETURN FM MODE
123
456
789
10
0
+10
+100
■ Нажав кнопку TV (кнопка выбора источника), для
переключения телевизионных каналов можно
использовать 10 цифровых кнопок.
1 – 9, 0, +10 (+100) : Выбор номера канала.
RETURN (10) : Функционирует как кнопка RETURN.
■ Нажав кнопку VCR (кнопка выбора источника) или
VCR CONTROL, для управления видеомагнитофоном
можно использовать 10 цифровых кнопок.
При использовании кнопки VCR
CONTROL изменить функции
цифровых кнопок на управление
видеомагнитофоном можно, не изменяя
при этом текущий источник.
1 – 9, 0 : Выбор канала на видеомагнитофоне.
■ Нажав кнопку STB, для управления тюнером STB
можно использовать 10 цифровых кнопок.
1 – 9, 0 : Выбор канала.
TUNING
STOP PAUSE
FF/
/REW
REC
PLAY
DOWN UP
VCR
CONTROL
EN40-46.RX-E100RSL [RUS] 18.05.01, 14:2541
