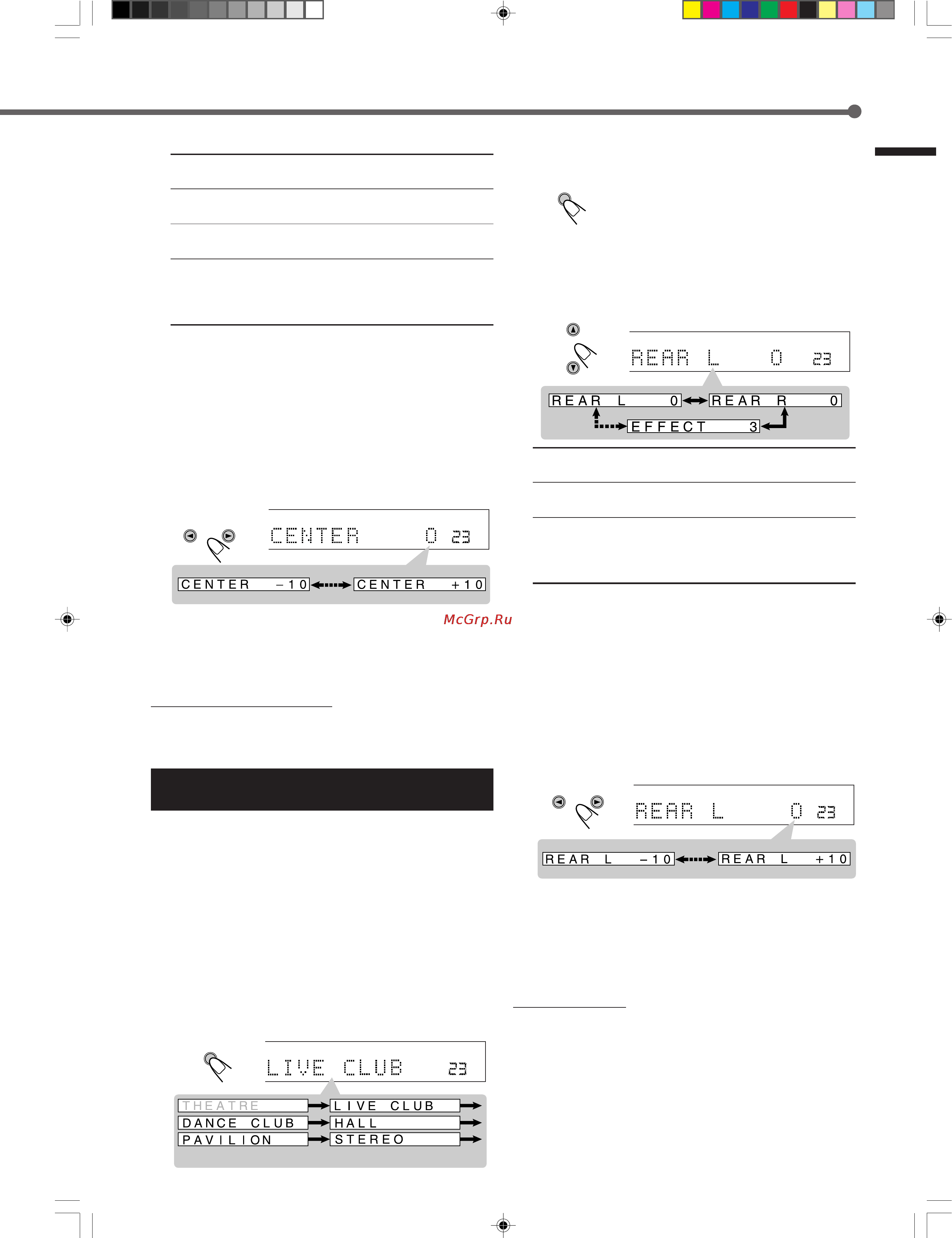

![JVC RX-E100RSB [40/50] Выберите и воспроизведите аналоговый стерео источник звучания или цифровой источник записанный в формате линейный pcm](/img/pdf.png)
JVC RX-E100RSB [40/50] Выберите и воспроизведите аналоговый стерео источник звучания или цифровой источник записанный в формате линейный pcm
![JVC RX-E100RSB [40/50] Выберите и воспроизведите аналоговый стерео источник звучания или цифровой источник записанный в формате линейный pcm](/views2/1053218/page40/bg28.png)
39
3
Нажмите ADJUST.
Кнопки CONTROL теперь можно
использовать для настройки установочных
значений параметров звучания.
4
Повторно нажимайте кнопку CONTROL ∞
(или 5) до появления на дисплее одной из
следующих индикаций (и текущего
установочного значения)
*.
REAR L : Для настройки выходного уровня левого
тылового динамика (от –10 дo +10).
REAR R : Для настройки выходного уровня правого
тылового динамика (от –10 дo +10).
EFFECT : Для настройки уровня эффекта DSP. Чем выше
номер эффекта, тем сильнее эффект DSP
(обычно рекомендуется устанавливать на
значение “EFFECT 3”).
* По умолчанию выходной уровень динамиков
устанавливается на значение “0”, а уровень эффекта DSP
на значение “EFFECT 3”.
Если установочное значение уже было изменено, на
дисплее отобразится другое значение.
5
Нажмите кнопку CONTROL 3 (или 2) для
настройки параметров.
• Настройте параметры так, чтобы уровень звукового
сигнала выбранного динамика соответствовал уровню
сигнала фронтальных динамиков.
6
Повторите пункты
4
и
5
для настройки
параметров остальных динамиков.
Отмена режима DAP
Повторно нажимайте кнопку DSP MODE до появления на
дисплее индикатора “STEREO”. ИндикаторDSP погаснет.
CENTER : Для настройки выходного уровня центрального
динамика (от –10 дo +10).
REAR L : Для настройки выходного уровня левого
тылового динамика (от –10 дo +10).
REAR R : Для настройки выходного уровня правого
тылового динамика (от –10 до +10).
EFFECT : Для настройки уровня эффекта DSP. Чем выше
номер эффекта, тем сильнее эффект DSP
(обычно рекомендуется устанавливать на
значение “EFFECT 3”).
* По умолчанию выходной уровень динамиков
устанавливается на значение “0”, а уровень эффекта DSP
на значение “EFFECT 3”.
Если установочное значение уже было изменено, на
дисплее отобразится другое значение.
5
Нажмите кнопку CONTROL 3 (или 2) для
настройки параметров.
• Настройте параметры так, чтобы уровень звукового
сигнала выбранного динамика соответствовал уровню
сигнала фронтальных динамиков.
6
Повторите пункты
4
и
5
настройки
параметров остальных динамиков.
Отмена режима Theatre Surround
Повторно нажимайте кнопку DSP MODE до появления на дисплее
индикатора “STEREO”. Индикаторы PRO LOGIC и DSP погаснут.
Настройка режимов DAP (с помощью
органов управления на передней панели)
Режим DAP нельзя использовать одновременно с другим
режимом DSP. После того, как режим DAP будет включен, все
остальные режимы DSP отменяются.
• Данный параметр необходимо настраивать для каждого источника.
• Режимом DAP нельзя воспользоваться, если тыловые
динамики не подключены.
1
Выберите и воспроизведите аналоговый стерео
источник звучания или цифровой источник,
записанный в формате линейный PCM.
2
Повторно нажимайте кнопку DSР MODE до
появления на дисплее обозначения одного из
режимов DAP.
На дисплее загорится индикатор DSP.
Пример: при настройке выходного уровня левого
тылового динамика.
Создание реальных звуковых полей
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
Пример: при настройке выходного уровня
центрального динамика.
CONTROL
ADJUST
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
CONTROL
ANALOG
SUBWFR
VOL
DSP
LR
LS S RS
(назад на начало)
DSP
MODE
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
CONTROL
EN30-39.RX-E100RSL [RUS] 15.05.01, 15:3039
