35

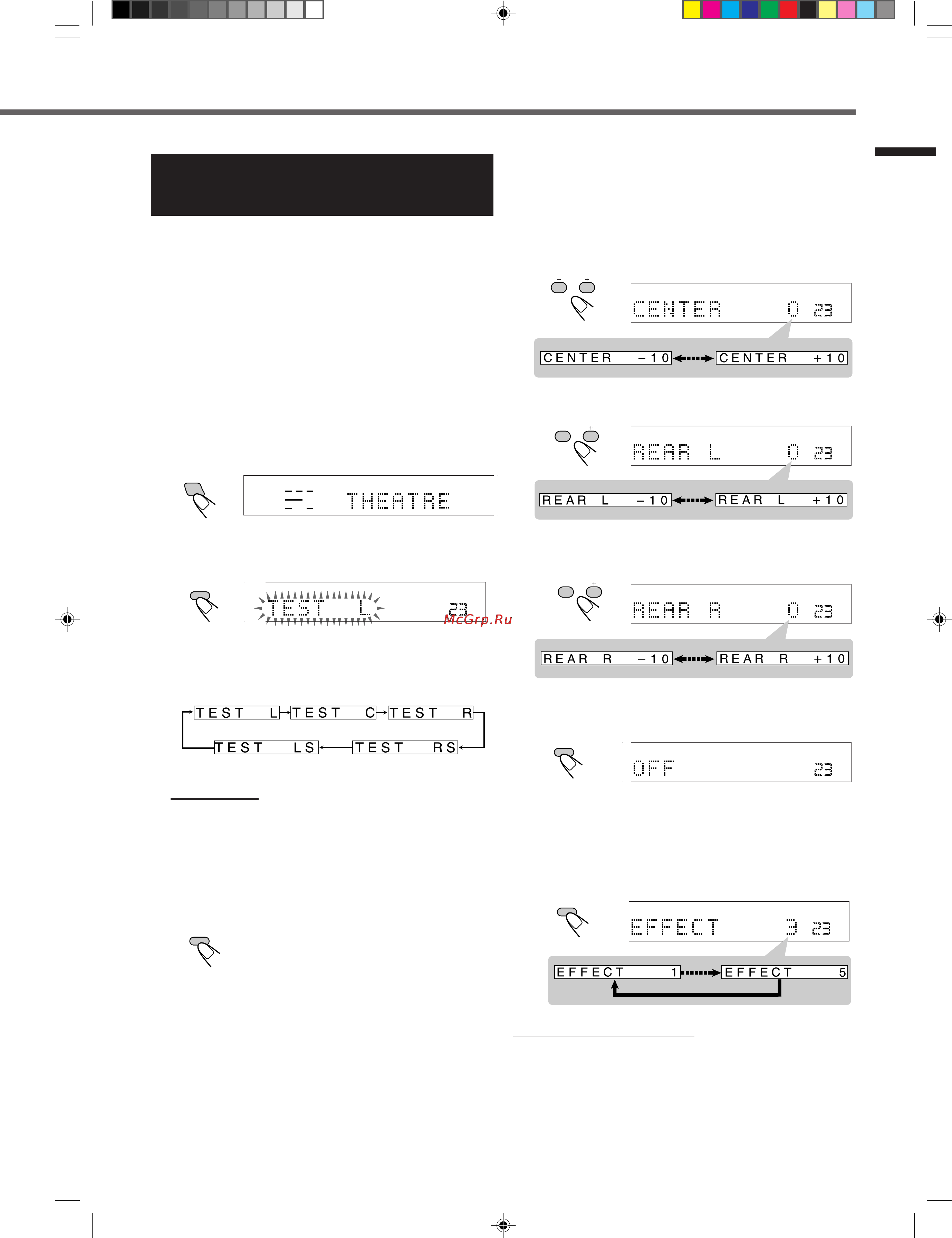

Настройка режима Theatre Surround
(с помощью пульта дистанционного
управления)
Режим Theatre Surround нельзя использовать одновременно с
другим режимом DSP. После того, как режим Theatre Surround
будет включен, все остальные режимы DSP отменяются.
• Данный параметр необходимо настраивать для каждого
источника.
• Режимом Theatre Surround нельзя воспользоваться, если
тыловые динамики не подключены.
1
Выберите и воспроизведите источник звучания,
записанный в формате Dolby Surround.
2
Повторно нажимайте кнопку DSP MODE до
появления на дисплее сообщения “THEATRE”.
На дисплее также загораются индикаторы PRO LOGIC и DSP.
3
Нажмите TEST для проверки баланса выходного
сигнала динамиков.
На дисплее начнет мигать индикация “TEST L”, и из каждого
динамика начнет поочередно выходить тестовый сигнал в
следующем порядке:
Примечания:
• Уровень выходного сигнала динамика можно настроить и
без помощи тестового сигнала.
• Если параметр “CTR SP” центрального динамика
установлен на значение “NO”, тестовый сигнал из
центрального динамика выходить не будет.
4
Нажмите SOUND.
Теперь для настройки параметров звучания
можно использовать 10 цифровых кнопок.
Создание реальных звуковых полей
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
CENTER
23
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
5
Настройте уровень громкости выходного
сигнала динамика (oт –10 дo +10).
• Настройте параметры так, чтобы уровень звукового
сигнала выбранного динамика соответствовал уровню
сигнала фронтальных динамиков.
Для настройки уровня громкости центрального динамика,
нажмите CENTER +/–.
Для настройки уровня громкости левого тылового
динамика, нажмите REAR•L +/–.
Для настройки уровня громкости правого тылового
динамика, нажмите REAR•R +/–.
6
Снова нажмите TEST для прекращения
тестового сигнала.
7
Для выбора желаемого уровня громкости
эффекта DSP (от 1 до 5) нажмите EFFECT.
• Чем выше номер эффекта, тем сильнее эффект DSP
(обычно рекомендуется устанавливать на значение
“EFFECT 3”).
Отмена режима Theatre Surround
Повторно нажимайте кнопку DSP MODE до появления на
дисплее индикатора “STEREO”. Индикаторы PRO LOGIC и DSP
погаснут.
ANALOG
PRO LOGIC
SUBWFR
VOL
DSP
LR
LS S RS
REAR-L
56
REAR-R
89
G
IC
VOL
U
TO
T
T
TEST
EFFECT
ANALOG
PRO LOGIC
SUBWFR
DSP
LR
MODE
DSP
O
LOGIC
VOL
T
L AUTO
P
UT ATT
P
TEST
(Левый фронт.
громкоговоритель)
(Левый тыловой
громкоговоритель)
(Правый тыловой
громкоговоритель)
(Центральный
громкоговоритель)
(Правый фронт.
громкоговоритель)
SOUND
