Перед началом работы
Подключение динамиков
После подключения фронтальных, центрального, тыловых
динамиков и/или сабвуфера, для обеспечения наилучшего
качества эффекта DSP необходимо ввести соответствующую
информацию о динамиках в память аппарата. Более подробную
информацию см. на стр. 15.
ВНИМАНИЕ:
Используйте динамики, на разъемах которых есть пометка
SPEAKER IMPEDANCE.
Подключение фронтальных, центрального и
тыловых динамиков
Подключите разъемы (+) и (–) на задней панели аппарата к
разъемам (+) и (–) на динамиках.

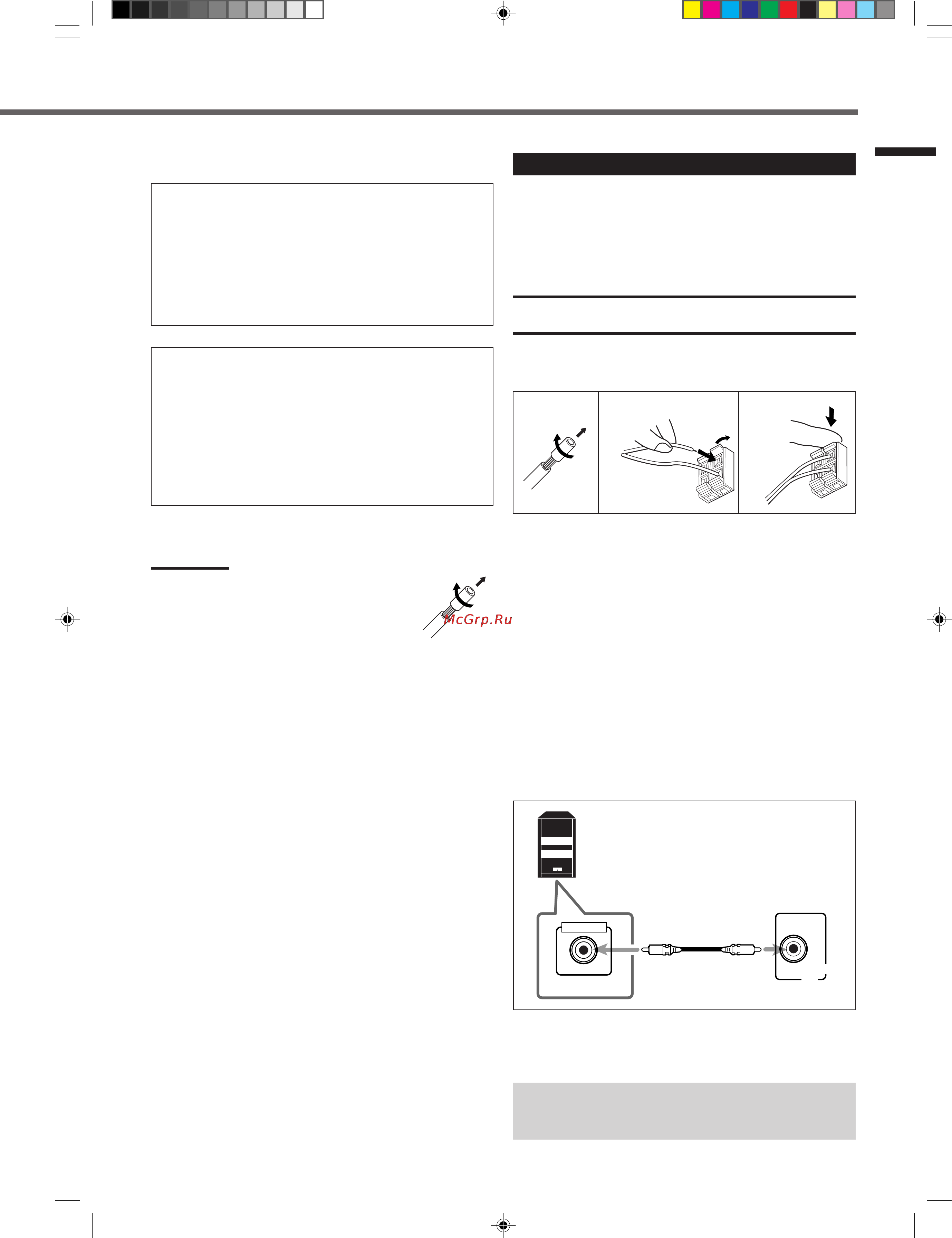

1 Надрежьте, скрутите, а затем снимите
изоляцию с конца каждого сигнального
провода динамика (не входит в комплект).
2 Откройте разъем динамика и вставьте конец
провода динамика в разъем.
3 Закройте разъем.
Подключение сабвуфера
Сабвуфер используется для усиления басов или
воспроизведения оригинальных низкочастотных LFE сигналов,
записанных на цифровых носителях.
С помощью кабеля со штырьковым штекером RCA (не входит
в комплект) соедините входной разъем активного сабвуфера с
разъемом SUBWOOFER OUT на задней панели аппарата.
• См. также инструкции по эксплуатации сабвуфера.
Так как звуковой сигнал сабвуфера ненаправленный, то
сабвуфер можно устанавливать в любом месте. Обычно
рекомендуется размещать его перед позицией прослушивания.
Подключение AM (MW/LW) антенны
Вставьте контурную антенну AM (MW/LW), входящую в
комплект, в разъемы AM LOOP.
Поверните антенну в сторону наилучшего приема.
• Если качество приема неудовлетворительное, вставьте в
разъем AM EXT дополнительный провод с виниловым
покрытием (не входит в комплект). Проверьте
подключение AM (MW/LW) антенны.
Подключение FM антенны
Входящую в комплект поставки FM антенну можно
подключить к разъему FM 75 Ω COAXIAL и использовать в
качестве временной меры по улучшению приема.
Вытяните FM антенну (входит в комплект) горизонтально.
• Если качество приема неудовлетворительное, подключите
наружную антенну. Перед тем, как вставить коаксиальный
кабель сопротивлением 75 Ω (со стандартным разъемом),
отсоедините FM антенну, входящую в комплект.
Примечания:
• Если провод контурной антенны АМ (MW/LW)
имеет виниловое покрытие, удалите это
покрытие, скрутив виниловую изоляцию так, как
показано на рисунке справа.
• Проверьте, что провода антенн не касаются
других терминалов, соединительных шнуров и
шнура питания, так как это может значительно
ухудшить качество приема.
SUBWOOFER
OUT
INPUT
HIGH IMPEDANCE
Активный сабвуфер
(пример)
EN01-09.RX-E100RSL [RUS] 18.05.01, 14:175
