Создание реальных звуковых полей
Настройку режимов DSP удобнее всего производить
с помощью пульта дистанционного управления, так
как это можно делать непосредственно с позиции
прослушивания. Кроме того, следует использовать
тестовый сигнал.
• Как производить настройку с помощью органов
управления передней панели см. на стр. 37 – 39.
SURROUND
ON/OFF
Перед началом работы, запомните...
• Проверьте, что в память аппарата была введена
соответствующая информация о динамиках (см. стр. 15).
• Если параметр “CTR SP” центрального динамика установлен
на значение “NO”, то уровень выходного сигнала
центрального динамика установить нельзя.
• Если параметр “REAR SP” тыловых динамиков установлен на
значение “NO”, то уровень выходного сигнала тыловых
динамиков установить нельзя.
• Помните, что во время использования любого из режимов
DSP нельзя изменять установочные значения параметров
динамиков, так как этот режим может быть отменен при
отключении каких-либо динамиков, необходимые для его
функционирования.
Настройка режимов объемного звучания
(с помощью пульта дистанционного
управления)
Режим объемного звучания нельзя использовать одновременно с
другим режимом DSP. После того, как режим объемного звучания
будет включен, все остальные режимы DSP отменяются.
• Данный параметр необходимо настраивать для каждого
источника.
1
Выберите и воспроизведите источник звучания,
записанный в формате Dolby Surround, Dolby
Digital или DTS Digital Surround.
Если включена функция Auto Surround (параметр “AUTO
SR ”установлен на значение “ON”
При воспроизведении цифрового источника
соответствующий режим объемного звучания включается
автоматически. (См. стр. 18 и 19.)
2
Нажмите SURROUND ON/OFF для активации
одного из режимов объемного звучания — Pro
Logic, Dolby Digital или DTS Digital Surround.
• При каждом нажатии этой кнопки происходит включение
или выключение режима объемного звучания.
Примечание:
При воспроизведении аналогового источника при нажатии
кнопки SURROUND ON/OFF на дисплее вместо индикации
“SURROUND ON” появляется индикация “PRO LOGIC”.
(Кроме того, на дисплее загорается индикатор PRO LOGIC.)
3
Нажмите TEST для проверки баланса
выходного сигнала динамиков.
На дисплее начнет мигать индикация “TEST L” и из динамиков
начнет выходить тестовый сигнал. Сигнал будет поочередно
выходить из каждого динамика в следующем порядке:
Примечания:
• Уровень выходного сигнала динамика можно настроить и
без помощи тестового сигнала.
• Если параметр “CTR SP” центрального динамика
установлен на значение “NO”, тестовый сигнал из
центрального динамика выходить не будет.
• Если параметр “REAR SP” тылового динамика установлен
на значение “NO”, тестовый сигнал из тыловых динамиков
выходить не будет.
ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ
RM-SRXE100R
REMOTE CONTROL
HOME CINEMA CONTROL CENTER
CONTROL
CHANNEL VOLUMETV VOL
TUNING
STOP PAUSE
FF/
/REW
DIMMER
TV/VIDEO
VCR
MUTING
REC
PLAY
DOWN UP
DVD
SLEEP TV DIRECT
DVD STB VCR TV
ANALOG/DIGITAL
TAPE
FM
SOUND BASS+ CENTER
TEST
BASS– REAR-L
BASS BOOST
TREBLE+ REAR-R
EFFECT
TREBLE–
SUBWOOFER
RETURN FM MODE
EON
ENTER
DISPLAY MODE
DVD MENU
RDS
MODE
ON/OFF
AM
123
456
789
10
0
+10
100+
DVD
MENU
VCR
TVSTB
INPUT
DSP
SURROUND
EON SELECT
PTY SEARCH
PTY( PTY9
AUDIO
TEST
VOL
A
UTO
VOL
A
UTO
Затем
ON/OFF
SURROUND
Пример: включен режим Dolby Digital
O
LOGIC
VOL
T
L AUTO
U
T ATT
P
(Левый фронт.
громкоговоритель)
(Левый тыловой
громкоговоритель)
(Правый тыловой
громкоговоритель)
(Центральный
громкоговоритель)
(Правый фронт.
громкоговоритель)
TEST
EN30-39.RX-E100RSL [RUS] 15.05.01, 15:3033
Содержание
- Adjust setting 1
- Channel volume tv vol 1
- Control 1
- Down up 1
- Dvd stb vcr tv tape 1
- Dvd stb vcr tv tape fm am 1
- Home cinema control center 1
- Input analog digital 1
- Input att 1
- Lvt0650 003ar 1
- Master volume 1
- Memory 1
- Rx e100rsl rx e100rsb 1
- Standby on 1
- Stop pause 1
- Surround on off dsp mode 1
- Tuning 1
- Tv direct 1
- Инструкция по эксплуатации 1
- Центр управления домашним кинотеатром 1
- Возможные неисправности 45 технические характеристики 46 2
- Настройка параметров звучания 20 2
- Органы управления аппарата 2 перед началом работы 3 2
- Основные настройки 13 2
- Основные операции 10 2
- Прием радиопрограмм 23 2
- Содержание 2
- Создание реальных звуковых полей 30 2
- 8 9 p q e r w 5 3
- Органы управления аппарата 3
- Передняя панель 3
- Пульт дистанционного управления 3
- Вставьте батареи вставляя батареи соблюдайте полярность к и к 4
- Загрузка батарей в пульт дистанционного управления 4
- Закройте крышку 4
- Переверните пульт дистанционного управления и отодвиньте крышку отделения для батарей 4
- Перед началом работы 4
- Перед установкой 4
- Проверка дополнительных принадлеж ностей входящих в комплект 4
- Перед началом работы 5
- Подключение fm и am mw lw антенн 5
- Закройте разъем 6
- Надрежьте скрутите а затем снимите изоляцию с конца каждого сигнального провода динамика не входит в комплект 6
- Откройте разъем динамика и вставьте конец провода динамика в разъем 6
- Перед началом работы 6
- Подключение am mw lw антенны 6
- Подключение fm антенны 6
- Подключение динамиков 6
- Подключение сабвуфера 6
- Подключение фронтальных центрального и тыловых динамиков 6
- Adjust setting 7
- Am ext 7
- Am loop 7
- Antenna 7
- Av in out 7
- Caution speaker impedance 7
- Center speaker rear speakers 7
- Coaxial 7
- Control 7
- D i g i t a l 7
- Digital 1 7
- Digital 2 7
- Digital in 7
- Dvd stb 7
- Dvd stb vcr tv tape 7
- Dvd stb vcr tv tape fm am 7
- En01 09 rx e100rsl rus 18 5 1 14 17 6 7
- Front speakers 7
- Home cinema control center 7
- Input analog digital 7
- Input att 7
- Master volume 7
- Memory 7
- Out rec in play 7
- Right left 7
- Rx e100r 7
- Standby 7
- Standby on 7
- Subwoofer out 7
- Surround on off dsp mode 7
- Tv dilect 7
- Vcr tv 7
- Перед началом работы 7
- Схема расположения динамиков 7
- Rx e100r 8
- На рисунках приводятся примеры типичных входных выходных разъемов при подключении других компонентов обращайтесь также к инструкциям по их эксплуатации так как названия разъемов указанные на тыловой стороне разных аналоговых компонентов могут различаться 8
- Перед подключением оптического цифрового шнура снимите защитный колпачок 8
- Rx e100r 9
- Перед началом работы 9
- Dvd проигрыватель 10
- Stb тюнер 10
- Видеомагнитофон 10
- Перед началом работы 10
- Подключение шнура питания 10
- Телевизор 10
- Основные операции 11
- Включение функции tv direct 12
- Включите видео компонент и телевизор 12
- Нажмите tv direct 12
- Нажмите одну из кнопок выбора источника dvd stb или vcr 12
- Основные операции 12
- 10 30 40 50 60 70 80 90 13
- Временное приглушение звука 13
- Выключение питания аппарата с помощью таймера 13
- Настройка яркости дисплея 13
- Основные операции 13
- Входной режим которого вы хотите изменить 14
- Нажмите input analog digital или analog digital input на пульте дистанционного управления для выбора аналогового или цифрового входного режима 14
- Нажмите кнопку setting 14
- Нажмите одну из кнопок выбора источника dvd stb или tv 14
- Основные настройки 14
- Установка назначения цифрового входного разъема 14
- Основные настройки 15
- Для выбора соответствующих размеров других динамиков 16
- Нажмите control 3 или 2 для выбора соответствующего размера динамика 16
- Нажмите setting 16
- Нажмите кнопку control 3 или 2 для выбора yes 16
- Настройка динамиков на режимы dsp 16
- Основные настройки 16
- Повторите пункты 16
- Повторно нажимайте кнопку control или 5 до появления на дисплее обозначения одного из динамиков и его текущего установочного значения 16
- Повторно нажимайте кнопку control или 5 до появления на дисплее сообщения subwfr сабвуфер и его текущего установочного значения 16
- Для настройки времени задержки других динамиков 17
- Нажмите control 3 или 2 для выбора времени задержки 17
- Нажмите setting 17
- Основные настройки 17
- Повторите пункты 17
- Нажмите setting 18
- Нажмите кнопку control 3 или 2 для выбора соответствующего уровня сжатия динамического диапазона 18
- Нажмите кнопку control 3 или 2 для выбора частоты разделения 18
- Основные настройки 18
- Повторно нажимайте кнопку control или 5 до появления на дисплее индикации cross частота разделения и текущего установочного значения 18
- Повторно нажимайте кнопку control или 5 до ппоявления на дисплее индикации d r c сжатие динамического диапазона и текущего установочного значения 18
- Автоматическое включение режима объемного звучания 19
- Нажмите control 3 или 2 для выбора уровня ослабления сигнала lfe 19
- Нажмите setting 19
- Основные настройки 19
- Повторно нажимайте кнопку control или 5 до появления на дисплее auto sr автоматическое включение режима объемного звучания и текущего установочного значения 19
- Повторно нажимайте кнопку control или 5 до появления на дисплее индикации lfe низкочастотный эффект и текущего установочного значения 19
- Нажмите setting 20
- Нажмите кнопку control 3 или 2 для выбора auto1 или auto2 или manual 20
- Нажмите кнопку control 3 или 2 для выбора значения on или off 20
- Настройка режима функции tv direct 20
- Повторно нажимайте кнпку control или 5 до появления на дисплее индикации mode и текущего установочного значения 20
- Нажмите adjust 21
- Нажмите кнопку control 3 или 2 для настройки баланса фронтальных динамиков 21
- Настройка выходного баланса фронтальных динамиков 21
- Настройка параметров звучания 21
- Ослабление входного сигнала 21
- Повторно нажимайте кнопку control или 5 до появления на дисплее индикации bal балансе и текущего установочного значения 21
- Для настройки уровня других сигналов 22
- Нажмите adjust 22
- Нажмите кнопку control 3 или 2 для включения on или выключения off басов 22
- Нажмите кнопку control 3 или 2 для настройки уровня выходного сигнала 22
- Настройка параметров звучания 22
- Настройка тембра 22
- Повторите пункты 22
- Повторно нажимайте кнопку control или 5 до появления на дисплее индикации b boost усиление басов и текущего установочного значения 22
- Повторно нажимайте кнопку control или 5 до появления на дисплее индикации bass или treble и текущего установочного значения 22
- Усиление басов 22
- Нажмите adjust 23
- Нажмите кнопку control 3 или 2 для настройки уровня звукового сигнала 23
- Настройка уровня выходного сигнала сабвуфера 23
- Настройки параметров звучания 23
- Повторно нажимайте кнопку control или 5 до появления на дисплее индикации subwfr сабвуфер и текущего установочного значения 23
- Нажмите fm am для выбора диапазона 24
- Настройка на станцию вручную 24
- Повторно нажимайте или удерживайте нажатой кнопку control 3 или 2 до тех пор пока не будет найдена желаемая частота 24
- Прием радиопрограмм 24
- Для выбора номера канала нажмите кнопку control 3 или 2 в то время пока на дисплее мигает курсор ввода номера канала 25
- Для сохранения остальных станций 25
- Использование предварительно сохраненных настроек на станцию 25
- Нажмите memory 25
- Настройтесь на станцию которую вы хотите сохранить в памяти аппарата см настройка на станцию вручную на стр 23 25
- Повторите пункты 25
- Прием радиопрограмм 25
- Снова нажмите memory после того как на дисплее начнет мигать выбранный номер канала 25
- Выбор режима приема fm 26
- Нажмите fm am для выбора диапазона 26
- Нажмите кнопку control 3 или 2 для выбора mono 26
- Нажмите кнопку control 3 или 2 для выбора желаемого номера станции сохраненной в памяти 26
- Использование системы rds радиоданных для приема fm станций 27
- Какую информацию можно получить с помощью сигналов rds 27
- Прием радиопрограмм 27
- Нажмите pty search во время прослушивания fm станции 28
- Поиск программы с помощью кодов pty 28
- Пока код pty выбранный в предыдущем пункте не исчез с дисплея нажмите кнопку pty search еще раз 28
- Пока на дисплее мигает сообщение pty select нажимайте pty 9 или pty до появления на дисплее желаемого кода pty 28
- Прием радиопрограмм 28
- Установите переключатель rds dvd menu в положение rds 28
- Прием радиопрограмм 29
- Временное переключение на выбранный вами тип передач 30
- Нажмите eon так чтобы на дисплее появился последний выбранный тип передачи 30
- Установите переключатель rds dvd menu в положение rds 30
- I режимы объемного звучания 31
- Объемное звучание 31
- Создание реальных звуковых полей 31
- Dance club создание атмосферы дискотечного зала сильные низкие частоты 32
- Hall создание атмосферы концертного зала очень чистое звучание вокала 32
- I режимы dap digital acoustic processor 32
- Live club создание атмосферы клуба с низким потолком в котором звучит живая музыка 32
- Pavilion создание неповторимой атмосферы летнего 32
- Вы можете выбрать один из следующих типов режима dap 32
- Данный режим может использоваться когда к данному аппарату подключены только фронтальные и тыловые динамики подключение центрального динамика необязательно если центральный динамик подключен звуковой сигнал не будет из него выходить если выбран один из режимов dар на дисплее загорается индикатор dsp 32
- Доступность режимов dsp в зависимости от формата входного сигнала доступен не доступен 32
- Звук который мы слышим в концертных залах или кинотеатрах состоит из направленного прямого и ненаправленного отраженного звука раннего отражения и отражения сзади прямые направленные звуки достигают слушателя сразу без какого либо отражения ненаправленные отраженные звуки напротив задерживаются и отражаются от стен и потолка эти прямые и отраженные звуки и являются наиболее важными элементами объемных акустических эффектов 32
- Концертного зала с высоким потолком 32
- Отражение сзади 32
- Прямые звуки 32
- Раннее отражение 32
- Режимы dap позволяют создать важнейшие элементы акустического объемного звучания 32
- Создание звукового поля 32
- Создание реальных звуковых полей 32
- Режим dsp 33
- Режим объемного звучания 33
- Связь между расположением динамиков и режимами dsp 33
- Создание реальных звуковых полей 33
- Channel volume tv vol 34
- Control 34
- Down up 34
- En30 39 rx e100rsl rus 15 5 1 15 30 33 34
- O logic 34
- Stop pause 34
- Tl auto 34
- Tuning 34
- Выберите и воспроизведите источник звучания записанный в формате dolby surround dolby digital или dts digital surround 34
- Затем 34
- Левый тыловой громкоговоритель правый тыловой громкоговоритель 34
- Левый фронт громкоговоритель 34
- Нажмите surround on off для активации одного из режимов объемного звучания pro logic dolby digital или dts digital surround 34
- Нажмите test для проверки баланса выходного сигнала динамиков 34

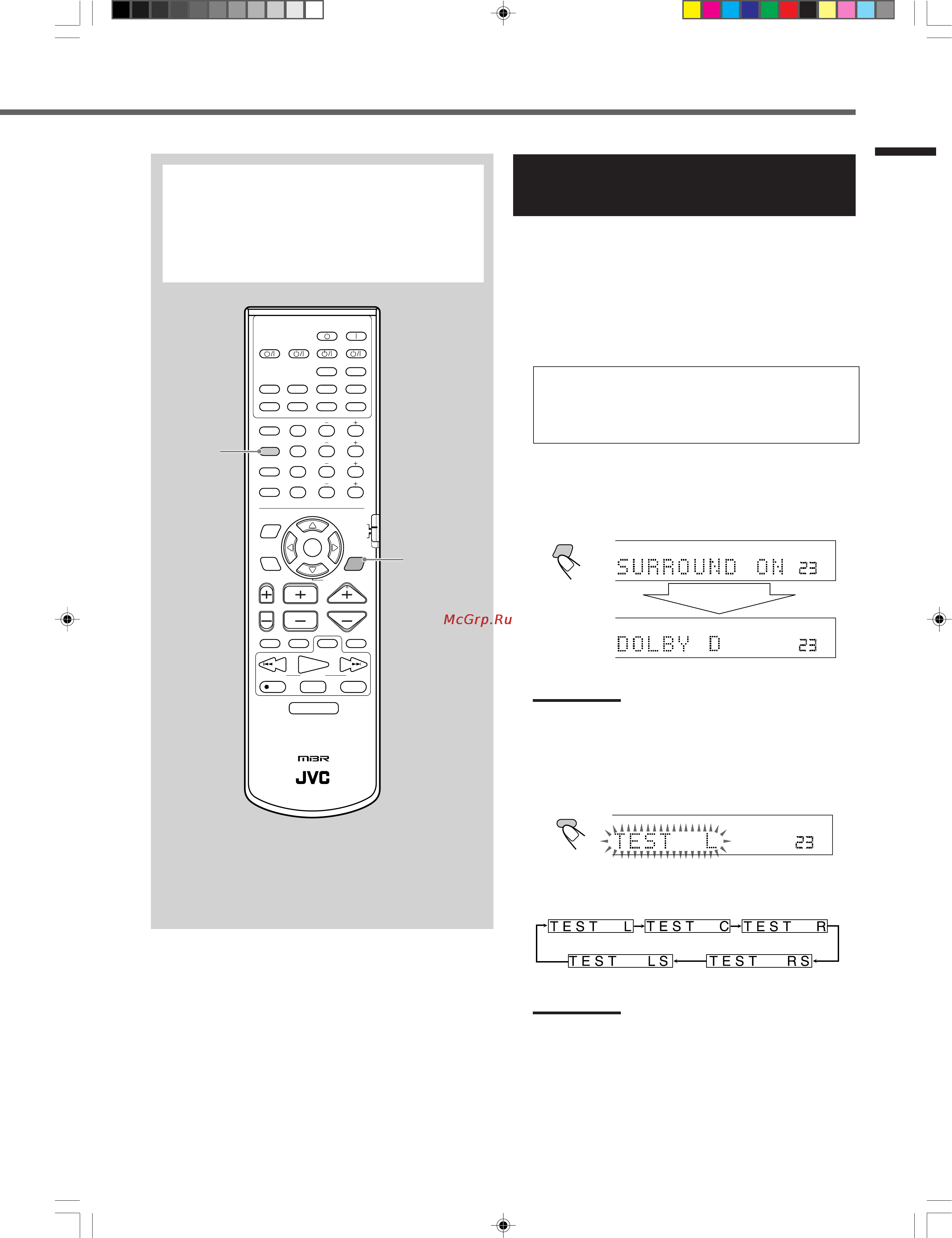

- Настройка режимов объемного звучания с помощью пульта дистанционного управления 34
- Центральный громкоговоритель правый фронт громкоговоритель 34
- Analog pro logic 35
- Channel volume tv vol 35
- Control 35
- Down up 35
- Dsp l c r 35
- Lpcm dolby d dts 35
- Ls s rs 35
- Stop pause 35
- Subwfr lfe 35
- Tuning 35
- Vol dgtl auto 35
- Нажмите sound 35
- Настройте уровень громкости выходного сигнала динамика от 10 дo 10 35
- Снова нажмите test для прекращения тестового сигнала 35
- Создание реальных звуковых полей 35
- Выберите и воспроизведите источник звучания записанный в формате dolby surround 36
- Для выбора желаемого уровня громкости эффекта dsp от 1 до 5 нажмите effect 36
- Нажмите sound 36
- Настройка режима theatre surround с помощью пульта дистанционного управления 36
- Настройте уровень громкости выходного сигнала динамика oт 10 дo 10 36
- Повторно нажимайте кнопку dsp mode до появления на дисплее сообщения theatre 36
- Снова нажмите test для прекращения тестового сигнала 36
- Analog 37
- Analog pro logic 37
- Channel volume tv vol 37
- Control 37
- Down up 37
- Dsp l c r 37
- Dsp l r 37
- Lpcm dolby d dts 37
- Ls s rs 37
- Stop pause 37
- Subwfr 37
- Subwfr lfe 37
- Tuning 37
- Vol dgtl auto 37
- Выберите и воспроизведите аналоговый стерео источник звучания или цифровой источник записанный в формате линейный pcm 37
- Для выбора желаемого уровня громкости эффекта dsp от 1 до 5 нажмите effect 37
- Нажмите sound 37
- Настройка режимов dap с помощью пульта дистанционного управления 37
- Настройте уровень громкости выходного сигнала тылового динамика от 10 дo 10 37
- Повторно нажимайте кнопку dsp mode до появления на дисплее обозначения одного из режимов dap 37
- Создание реальных звуковых полей 37
- Нажмите adjust 38
- Нажмите surround on off для aктивации одного из режимов объемного звучания pro logic dolby digital или dts digital surround 38
- Настройка режимов объемного звучания с помощью органов управления на передней панели 38
- Создание реальных звуковых полей 39
- Выберите и воспроизведите аналоговый стерео источник звучания или цифровой источник записанный в формате линейный pcm 40
- Для настройки параметров остальных динамиков 40
- Нажмите adjust 40
- Нажмите кнопку control 3 или 2 для настройки параметров 40
- Настройка режимов dap с помощью органов управления на передней панели 40
- Настройки параметров остальных динамиков 40
- Повторите пункты 40
- Повторно нажимайте кнопку control или 5 до появления на дисплее одной из следующих индикаций и текущего установочного значения 40
- Повторно нажимайте кнопку dsр mode до появления на дисплее обозначения одного из режимов dap 40
- Создание реальных звуковых полей 40
- Выполнение операций с помощью пульта дистанционного управления 41
- Управление аппаратом 41
- I нажав кнопки fm или am можно использовать 10 цифровых кнопок для управления радиоприемником 42
- I нажав кнопку sound можно использовать 10 цифровых кнопок для настройки параметров звучания см также стр 32 36 42
- I нажав кнопку stb для управления тюнером stb можно использовать 10 цифровых кнопок 42
- I нажав кнопку tv кнопка выбора источника для переключения телевизионных каналов можно использовать 10 цифровых кнопок 42
- I нажав кнопку vcr кнопка выбора источника или vcr control для управления видеомагнитофоном можно использовать 10 цифровых кнопок 42
- Для канала номер 30 нажмите 10 10 затем 10 42
- Нажав кнопки fm или am эти кнопки можно использовать для изменения частоты 42
- Ния 42
- Пример для выбора номера fm am канала используйте 10 цифровых кнопок для канала номер 5 нажмите 5 для канала номер 15 нажмите 10 затем 5 42
- Управление другим оборудованием jvc 42
- I данные кнопки используются только для управления телевизором 43
- I нажав кнопку dvd кнопка выбора источника для управления dvd проигрывателем можно использовать следующие кнопки 43
- I нажав кнопку stb кнопка выбора источника для управления stb тюнером можно использовать следующие кнопки 43
- I нажав кнопку tv кнопка выбора источника для переключения телевизионных каналов можно использовать следующие кнопки 43
- I нажав кнопку vcr кнопка выбора источника для управления видеомагнитофоном можно использовать следующие кнопки 43
- I после установки переключатель rds dvd menu в положение dvd menu для перемещения по параметрам меню dvd вы можете использовать следующие кнопки 43
- J использование меню dvd для jvc dvd проигрывателя 43
- J управление другим оборудованием jvc кнопки управления аудио видео режимами 43
- Выполнение операций с помощью пульта дистанционного управления 43
- Выполнение операций с помощью пульта дистанционного управления 44
- Ния 44
- Управление оборудованием других производителей 44
- J для изменения кода управляющего сигнала и установки соответствующего кода сигнала видеомагнитофона другого производителя 45
- J для изменения кода управляющего сигнала и установки соответствующего кода сигнала телевизоров другого производителя 45
- Выполнение операций с помощью пульта дистанционного управления 45
- Если в таблице для марки вашего видеомагнитофона приведено несколько кодов попробуйте ввести каждый из них пока не найдете нужный 45
- Если в таблице для марки вашего телевизора приведено несколько кодов попробуйте ввести каждый из них пока не найдете нужный 45
- Коды производителя для видеомагнитофона 45
- Коды производителя для телевизора 45
- Нажав кнопку tv попробуйте начать управлять телевизором если телевизор включается и выключается значит код был введен правильно 45
- Нажав кнопку vcr попробуйте начать управлять видеомагнитофоном если видеомагнитофон включается и выключается значит код был введен правильно 45
- Нажмите и удерживайте нажатой кнопку tv 2 нажмите tv 3 с помощью кнопок 1 9 и 0 введите код производителя 4 отпустите кнопку tv 45
- Нажмите и удерживайте нажатой кнопку vcr 2 нажмите vcr 3 с помощью кнопок 1 9 и 0 введите код производителя 4 отпустите кнопку vcr теперь для управления видеомагнитофоном можно воспользоваться следующими кнопками 45
- Теперь для управления телевизором можно воспользоваться следующими кнопками 45
- Возможные неисправности 46
- Выполнение операций с помощью пульта дистанционного управления возможные неисправности 46
- Способ устранения 46
- Вт на канал мин среднеквадратичное 8 47
- При 1 кгц при общем гармоническом искажении не более 0 9 iec268 3 din 47
- Технические характеристики 47
- Предупреждения предостережения и другое 48
- Ru 0301nhmcapjmo 50
- Victor company of japan limited 50
Похожие устройства
- Packard Bell DOT SE-527RU Инструкция по эксплуатации
- Epson Stylus C79 Инструкция по эксплуатации
- Carrier 38NV050M2 Инструкция по эксплуатации
- BBK DV511SI Инструкция по эксплуатации
- Packard Bell IMEDIA A5531 Инструкция по эксплуатации
- Carrier 38NV035M2 Инструкция по эксплуатации
- Packard Bell IMEDIA D3614 Инструкция по эксплуатации
- Epson Stylus C84 Инструкция по эксплуатации
- Carrier 38NV025M2 Инструкция по эксплуатации
- Electrolux 5558 Инструкция по эксплуатации
- Packard Bell IXTREME A3609 Инструкция по эксплуатации
- Carrier 42NQV060M2 Инструкция по эксплуатации
- JVC RX-E100RSL Инструкция по эксплуатации
- Packard Bell IXTREME A4609 Инструкция по эксплуатации
- Epson Stylus C87 Инструкция по эксплуатации
- Carrier 42NQV050M2 Инструкция по эксплуатации
- Zanussi WDS 1072 C Инструкция по эксплуатации
- Packard Bell IMEDIA I4616 Инструкция по эксплуатации
- Carrier 42NQV035M2 Инструкция по эксплуатации
- Epson Stylus C91 Инструкция по эксплуатации
