JVC RX-E100RSB [23/50] Настройки параметров звучания
![JVC RX-E100RSB [23/50] Настройки параметров звучания](/views2/1053218/page23/bg17.png)
22
ADJUST
ADJUST
3
Нажмите кнопку CONTROL 3 или 2 для
настройки уровня звукового сигнала.
• При нажатии CONTROL 3 выходной уровень звукового
сигнала увеличивается (от –10 дo +10).
• При нажатии CONTROL 2 выходной уровень звукового
сигнала уменьшается (от +10 дo –10).
При использовании пульта дистанционного управления
1
Нажмите кнопку SOUND.
Теперь для настройки параметров звучания можно
использовать 10 цифровых кнопок.
2
Нажмите SUBWOOFER +/– для настройки выходного
уровня сигнала (от –10 дo +10).
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
DVD STB VCR TV TAPE
FM/AM
TV DIRECT
DVD
MEMORY
CONTROL
ADJUST
SETTING
STANDBY
DIGITAL
DIGITAL
SURROUND
INPUT
ANALOG/DIGITAL
INPUT ATT
MASTER VOLUME
SURROUND
ON/OFF
DSP
MODE
ANALOG
PRO LOGIC
SUBWFR LFE
SLEEP RDS EON TA STTUNEDINFOHEWS MUTING
MH
Z
KH
Z
VOL
AUTO
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
RX-E100R
DVD STB VCR TV TAPE FM/AM
HOME CINEMA CONTROL CENTER
STANDBY/ON
CONTROL
5/∞/3/2
Дисплей
Настройки параметров звучания
OGIC
VOL
AUTO
ATT

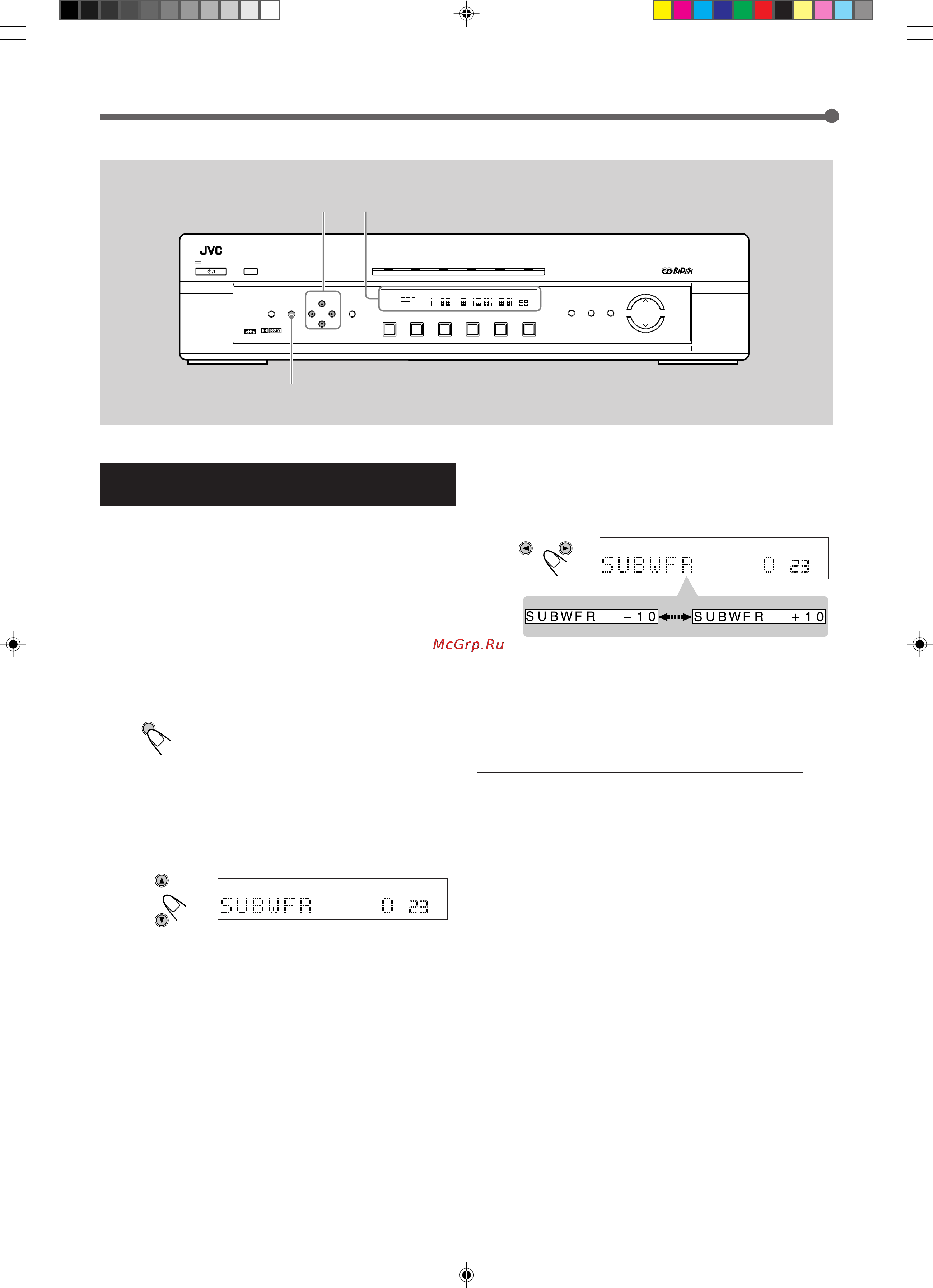

Настройка уровня выходного сигнала
сабвуфера
Вы можете настраивать выходной уровень сабвуфера, если Вы
подключили сабвуфер и установили правильно значение
сабвуфера — “YES”.
• Данный параметр необходимо настраивать для каждого
источника.
Перед началом работы, запомните...
При выполнении описанных ниже действий существует
определенный лимит времени. Если настройка будет отменена до
окончания процедуры, ее придется начинать заново с пункта 1.
1
Нажмите ADJUST.
Кнопки CONTROL теперь можно использовать
для настройки установочных значений.
2
Повторно нажимайте кнопку CONTROL ∞
(или 5) до появления на дисплее индикации
“SUBWFR (сабвуфер)” (и текущего
установочного значения)
*.
* По умолчанию устанавливается значение “0”. Если
установочное значение уже было изменено, на дисплее
отобразится другое значение.
CONTROL
CONTROL
EN20-22.RX-E100RSL [RUS] 15.05.01, 14:0522
