19
Основные настройки
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
CONTROL
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
CONTROL
AUTO1 : При включении видео компонента тогда, когда
питание данного аппарата уже включено,
аппарат автоматически выбирает видео
компонент в качестве источника.
AUTO2 : • Если видео компонент включен
–когда питание аппарата отключено, на
данном аппарате автоматически
устанавливается режим TV Direct и
выбирается в качестве источника видео
компонент.
–когда питание аппарата включено или
включена функци TV Direct, данный
аппарат автоматически выбирает видео
компонент в качестве источника.
• Если видео компонент выключен
–когда включена функция TV Direct или
питание данного аппарата включено и
выбран один из видео компонентов,
аппарат автоматически выбирает в качестве
источника ранее выбранный видео
компонент. (Если все видео компоненты
выключены, питание данного аппарата
автоматически выключается.)
MANUAL : Выбирается для использования функции TV
Direct в ручном режиме.
Примечание:
Если в качестве источника выбран видеомагнитофон, то режим
AUTO1 или AUTO2 активируется не при включении
видеомагнитофона, а при начале воспроизведения.
2

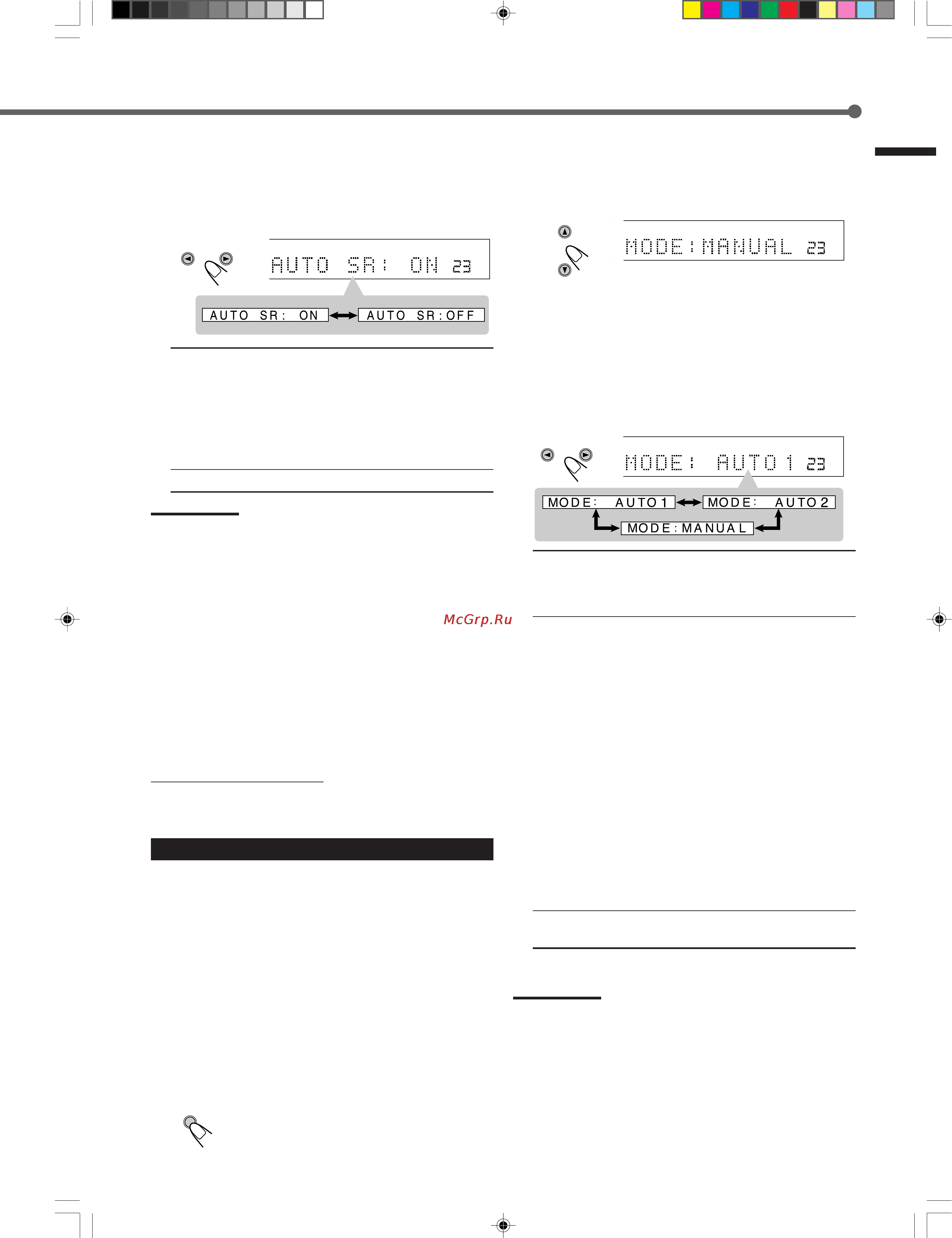

Повторно нажимайте кнпку CONTROL ∞ (или
5) до появления на дисплее индикации
“MODE” (и текущего установочного значения)
*
.
* По умолчанию устанавливается значение “MANUAL”. Если
установочное значение уже было изменено, на дисплее
отобразится другой режим.
3
Нажмите кнопку CONTROL 3 (или 2) для
выбора “AUTO1” (или “AUTO2”, или “MANUAL”).
• При каждом нажатии этой кнопки изменение режима TV
Direct происходит следующим образом:
OGIC
VOL
AUTO
ATT
CONTROL
ON : • При поступлении многоканальных сигналов
соответствующий режим объемного звучания
будет настроен автоматически.
• При поступлении двухканальных сигналов
Dolby Digital или двухканальных сигналов
DTS будет выбран режим “STEREO”.
• При поступлении линейных сигналов РСМ
режим не изменяется.
OFF : Выключение функции Auto Surround.
Примечания:
• Данной функцией нельзя воспользоваться в следующих случаях:
– При воспроизведении аналогового источника.
– При выборе значения “DGTL D.D” или “DGTL DTS” в качестве
фиксированного цифрового входного режима (см. стр. 13 и 14).
• При автоматическом включении режима объемного звучания
с помощью функции Auto Surround другой используемый
режим DSP временно будет отменен. После прекращения
поступления многоканальных цифровых сигналов выбранный
режим объемного звучания отменяется и восстанавливается
предыдущий режим DSP.
• При нажатии кнопки SURROUND ON/OFF или DSP MODE во
время работы функции Auto Surround, данная функция для
текущего выбранного источника будет временно отменена.
Установочное значение функции Auto Surround
устанавливается в следующих случаях:
– При выключении или включении аппарата,
– При изменении источника и
– При установки функции “AUTO SR” снова на значение “ON”.
Отмена функции Auto Surround
Повторите пункты 1 и 2, затем выберите “OFF” в пункте 3.
Настройка режима функции TV Direct
При включении/выключении видео компонентов,
подключенных к данному аппарату постредством кабеля
SCART, режим TV Direct может переключаться автоматически
— функция автоматического переключения режима TV Direct.
• Данной функцией можно воспользоваться только в случае
если видео компоненты и телевизор подключены к данному
аппарату с помощью кабеля SCART.
• Данная функция не работает при воспроизведении
следующих источников — DVD, STB и VCR.
Перед началом работы ,запомните...
При выполнении описанных ниже действий существует
определенный лимит времени. Если настройка будет отменена до
окончания процедуры, ее придется начинать заново с пункта 1.
1
Нажмите SETTING.
Кнопки CONTROL теперь можно использовать
для настройки установочных значений.
SETTING
3
Нажмите кнопку CONTROL 3 (или 2) для
выбора значения “ON” (или “OFF”).
• При каждом нажатии этой кнопки функция Auto
Surround включается “ON” или выключается “OFF”.
EN10-19.RX-E100RSL [RUS] 18.05.01, 14:2319
