JVC RX-E100RSB [39/50] Создание реальных звуковых полей
![JVC RX-E100RSB [39/50] Создание реальных звуковых полей](/views2/1053218/page39/bg27.png)
38

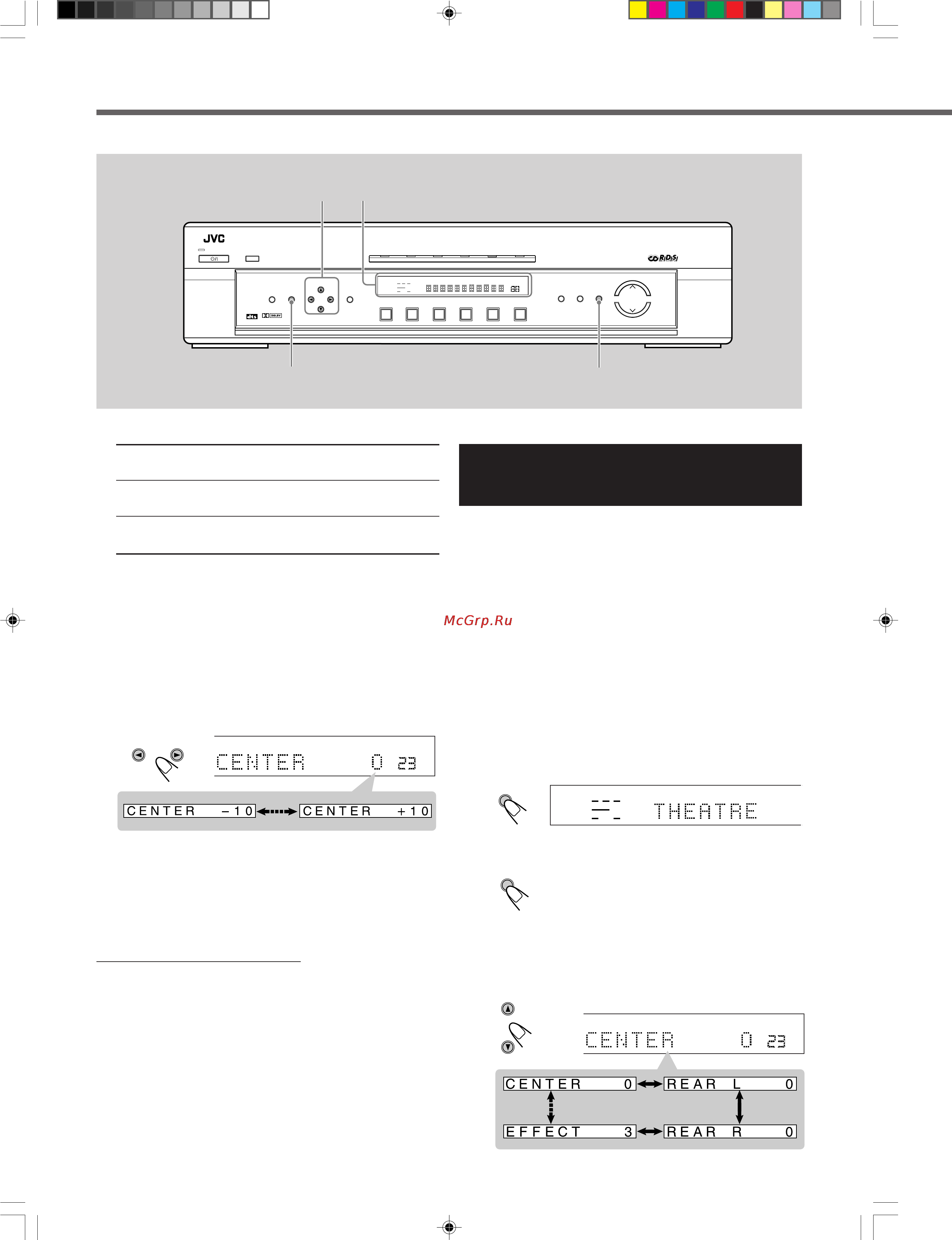

Создание реальных звуковых полей
Настройка режима Theatre Surround (с
помощью органов управления на
передней панели)
Режим Theatre Surround нельзя использовать одновременно с
другим режимом DSP. После того, как режим Theatre Surround
будет включен, все остальные режимы DSP отменяются.
При использовании для настройки органов управления передней
панели функцией проверочного сигнала воспользоваться нельзя.
Настройку режима следует производить во время
прослушивания звучания воспроизводимого источника
• Данный параметр необходимо настраивать для каждого источника.
• Режимом Theatre Surround нельзя воспользоваться, если
тыловые динамики не подключены.
1
Выберите и воспроизведите источник звучания,
записанный в формате Dolby Surround.
2
Повторно нажимайте кнопку DSP MODE до
появления на дисплее сообщения “THEATRE”.
На дисплее также загораются индикаторы PRO LOGIC и DSP.
3
Нажмите ADJUST.
Кнопки CONTROL теперь можно
использовать для настройки установочных
значений параметров звучания.
4
Повторно нажимайте кнопку CONTROL ∞ (или 5)
до появления на дисплее одной из следующих
индикаций (и текущего установочного значения)
*
.
CENTER : Для настройки выходного уровня центрального
динамика (oт –10 дo +10).
REAR L : Для настройки выходного уровня левого
тылового динамика (от –10 дo +10).
REAR R : Для настройки выходного уровня правого
тылового динамика (от –10 дo +10).
* По умолчанию устанавливается значение “0”. Если
установочное значение уже было изменено, на дисплее
отобразится другое значение.
5
Нажмите CONTROL 3 (или 2) для настройки
выходного уровня динамика.
• Настройте параметры так, чтобы уровень звукового
сигнала выбранного динамика соответствовал уровню
сигнала фронтальных динамиков.
6
Повторите пункты
4
и
5
для настройки уровня
остальных динамиков.
Отмена режима объемного звучания
Снова нажмите кнопку SURROUND ON/OFF, так чтобы на
дисплее появилось сообщение “STEREO”.
• Если режим объемного звучания отменяется во время
воспроизведения многоканального цифрового сигнала,
сигналы всех каналов смешиваются и выходят через
фронтальные динамики (и сабвуфер, если он подключен и
параметр сабвуфера установлен корректно на значение
“YES”).
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
Пример: при настройке выходного уровня
центрального динамика.
CONTROL
DVD STB VCR TV TAPE
FM/AM
TV DIRECT
DVD
MEMORY
CONTROL
ADJUST
SETTING
STANDBY
DIGITAL
DIGITAL
SURROUND
INPUT
ANALOG/DIGITAL
INPUT ATT
MASTER VOLUME
SURROUND
ON/OFF
DSP
MODE
ANALOG
PRO LOGIC
SUBWFR LFE
SLEEP RDS EON TA STTUNEDINFOHEWS MUTING
MH
Z
KH
Z
VOL
AUTO
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
RX-E100R
DVD STB VCR TV TAPE FM/AM
HOME CINEMA CONTROL CENTER
STANDBY/ON
DSP
MODE
Дисплей
CONTROL
5/∞/3/2
ADJUST
DSP
MODE
ANALOG
PRO LOGIC
SUBWFR
DSP
LR
ADJUST
ANALOG
PRO LOGIC
SUBWFR LFE
VOL
DGTL AUTO
INPUT ATT
DSP
LCR
LS S RS
LPCM
DOLBY D
DTS
CONTROL
