23
950678/2-03 10/10/18

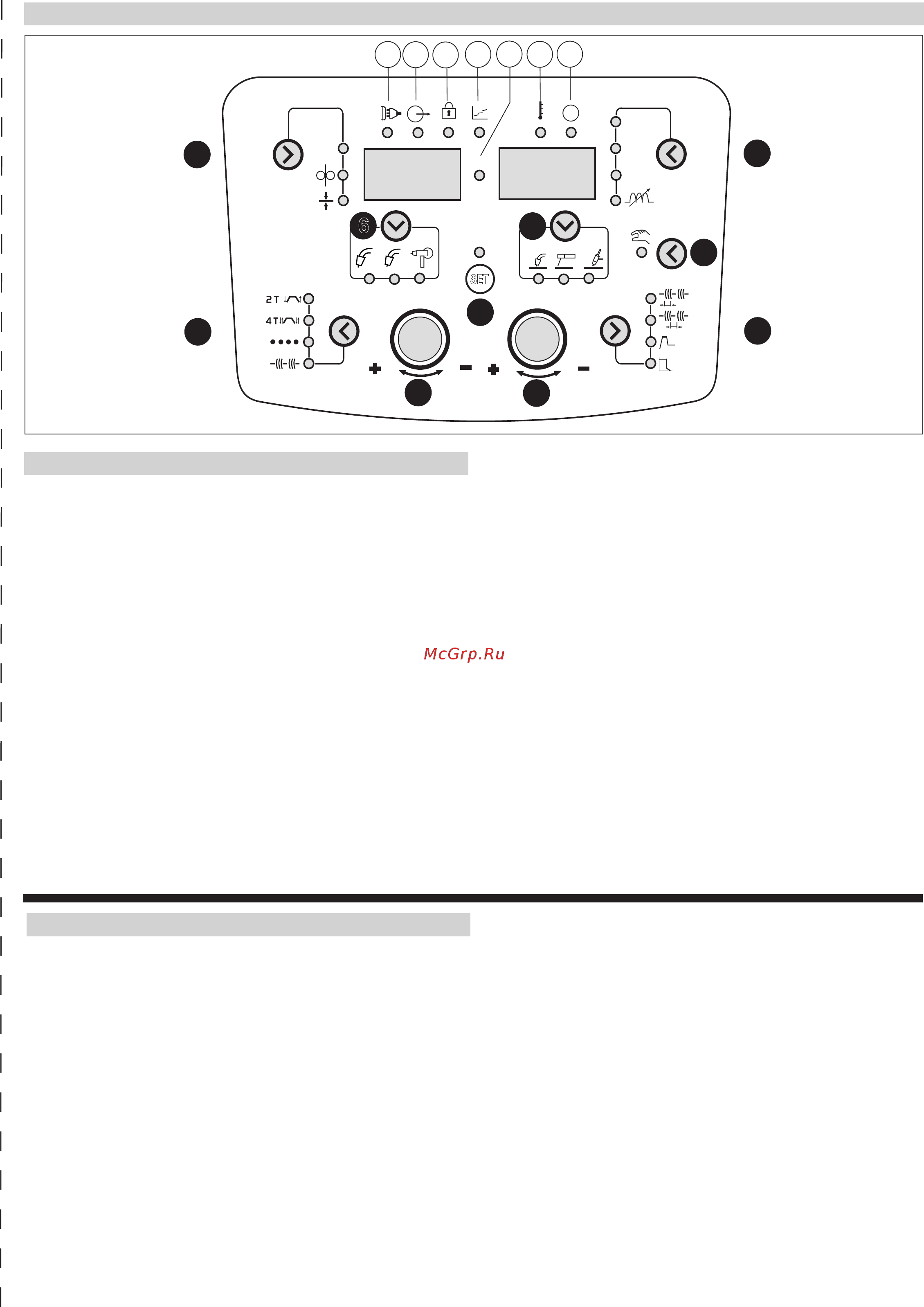

Merkinantojenkuvaus
1a MIG-hitsaus
1b Hitsaus MMA-elektrodilla
1c TIG-hitsaus
2a Palaa kiinteänä: valitun ohjelman näyttö.
Vilkkuu: materiaalityypin, suojakaasun, langan halkaisijan valinta
käynnissä.
3a Hitsausvirta (Amp). Aktiivinen synergisissä ja manuaalisissa MIG- sekä
MMA- ja TIG-prosesseissa.
3b Langan nopeus (m/min). Aktiivinen synergisissä ja manuaalisissa MIG-
prosesseissa.
3c Materiaalin paksuus (mm). Aktiivinen synergisissä MIG-prosesseissa.
4a Hitsausaika / taukoaika (s). Aktiivinen MIG-piste ja stitch-hitauksessa.
4b Hitsausjännite (Volt). Aktiivinen synergisissä ja manuaalisissa MIG-
prosesseissa. Synergisessä tavassa jos hitsausjännitettä muutetaan,
muuttuvat myös muut yhdistetyt parametrit.
4c Hitsausjännitteen säätö (Volt) (-5-Aut-+5). Aktiivinen synergisissä MIG-
prosesseissa. Ei muuta muita parametrejä.
4d Induktanssiarvo (-1-Aut-+1) Aktiivinen synergisissä ja manuaalisissa
MIG-prosesseissa.
5a Palaa:hitsaus ei synergisessä tavassa.
Sammunut: hitsaus synergisessä tavassa.
6a Hitsauspää 1 (normaali tai langan nopeuden säädöllä).
6b Hitsauspää 2 (normaali tai langan nopeuden säädöllä).
6c Hitsauspää Spool gun.
7a 2-tahti hitsaus.
7b 4-tahti hitsaus.
7c Hitsaus pistehitsaustavalla. Hitsausaikaa tulee säätää.
7d Hitsauksen valinta stitch-tavassa. Hitsaus- ja taukoaikaa tulee säätää.
8a Pistehitsausajan säätö (s).
8b Taukoajan säätö (s).
8c Hot start MMA säätö (0 - 100).
8d Arc Forc MMA säätö (0 - 100).
9 Laite käynnissä.
10 Jännitettä hitsausliittimissä.
11 Näppäimistö lukittu (ks. käyttötoiminnot).
12 Osoittaa, että laite toimii “short arc” ja “spray arc” hitsauksen välisessä
pisteessä (palloutunut alue). Hitsaukselle (Amp, Volt) valittu arvojen pari
voi saada aikaan epävakaita kaaria ja roiskeita.
13 Osoittaa, että näytöllä näytetyt suuruudet (Amp, Volt) vastaavat
viimeisessä hitsauksessa käytettyjä suuruuksia. Led kytkeytyy päälle
jokaisen hitsauksen lopussa.
14 Lämpösuojaus aktiivinen. Jos teknisessä kyltissä annettu hitsauskäyttö
“X” ylitetään, lämpösuoja keskeyttää työn ennen kuin hitsauslaite
vahingoittuu.
15 Langanvetolaitteen moottorin ylikuormitus. Langanvetolaitteen moottoriin
kohdistuu liian suuri rasitus. Laite pysähtyy 10 sekunniksi. (viesti E61).
On hyvä rajoittaa langanvetolaitteen rullan painetta ja tarkista langan
kulku hitsauspäässä.
V
s
V
+/-
V
t1
t2
m/min
1
2
A
SET
HOLD
M
a
b
c
a
b
c
a
b
c
d
a
b
c
d
a
b
c
d
a
b
c
d
a
b
c
d
a
b
c
10
11
12
13
14
15
4
5
3
1
9
2
8
7
6
L
R
a
a
FI Pikaopas
Ohjaustenkuvaus
Kun kaikki käyttöönottoa koskevat vaiheet on suoritettu, käynnistä hitsauslaite,
avaa suojakaasun venttiili ja siirry säätöihin noudattamalla ohjausten
kuvauksessa annettua järjestystä.
1) Valitse hitsausprosessi MIG / MMA / TIG LIFT
2) Valitse materiaalityyppi, suojakaasu, langan halkaisija TAB.99
¾ Paina näppäintä “SET” 3 sekunnin ajan. Led 5a tulee olla sammuksissa.
¾ Aseta materiaalityyppiä ja suojakaasua vastaava ohjelman merkki
(Säätönuppi”L”).
¾ Aseta hitsauslangan halkaisija (Säätönuppi“R”).
¾ Paina näppäintä “SET” 3 sekunnin ajan valinnan vahvistamiseksi.
Näppäimen “SET” lyhyt painallus näyttää asettamasi yhdistelmän.
3)Säädäyksitoisistaanriippuvaparametri
¾ Säädä se valintasi mukaan: materiaalin paksuus, hitsausvirta, langan nopeus
(Näppäin 3 + “L”), tai: hitsausjännite (näppäin 4 + “R”).
L Synergisessä toiminnossa kaikki hitsausparametrit on yhdistetty
keskenäänkoneensäädönhelpottamiseksi.
4)Hitsausjännitteenjainduktanssiarvonsäätäminen
¾ Säädä kaksi parametriä jos tarpeen hyvää hitsaustulosta varten (näppäin
4 + “R”).
L Hitsausjännitteen säätö (led 4c) ei muuta muita toisistaan riippuvia
parametrejä.
5)Hitsauseisynergisessätavassa
¾ Painanäppäintä5(led5apalaa;viesti“noSyn”).
”Manuaalisessa” toimintatavassa kytke pois parametrien välinen riippuvuus:
materiaalityyppi, suojakaasu, langan halkaisija.
L Laite ”manuaalisessa” toimintatavassa kohdassa (2) tehtyä valintaa ei voi
muuttaa.
Yksittäisen ohjelman nollaus
Laite säilyttää muistissa muutokset, jotka tehdään jokaiseen ohjelmaan.
Tehdassäätöihin palaamiseksi, paina näppäintä “SET” 10 sekunnin ajan
(Viesti “reset”)
