9
950678/2-03 10/10/18

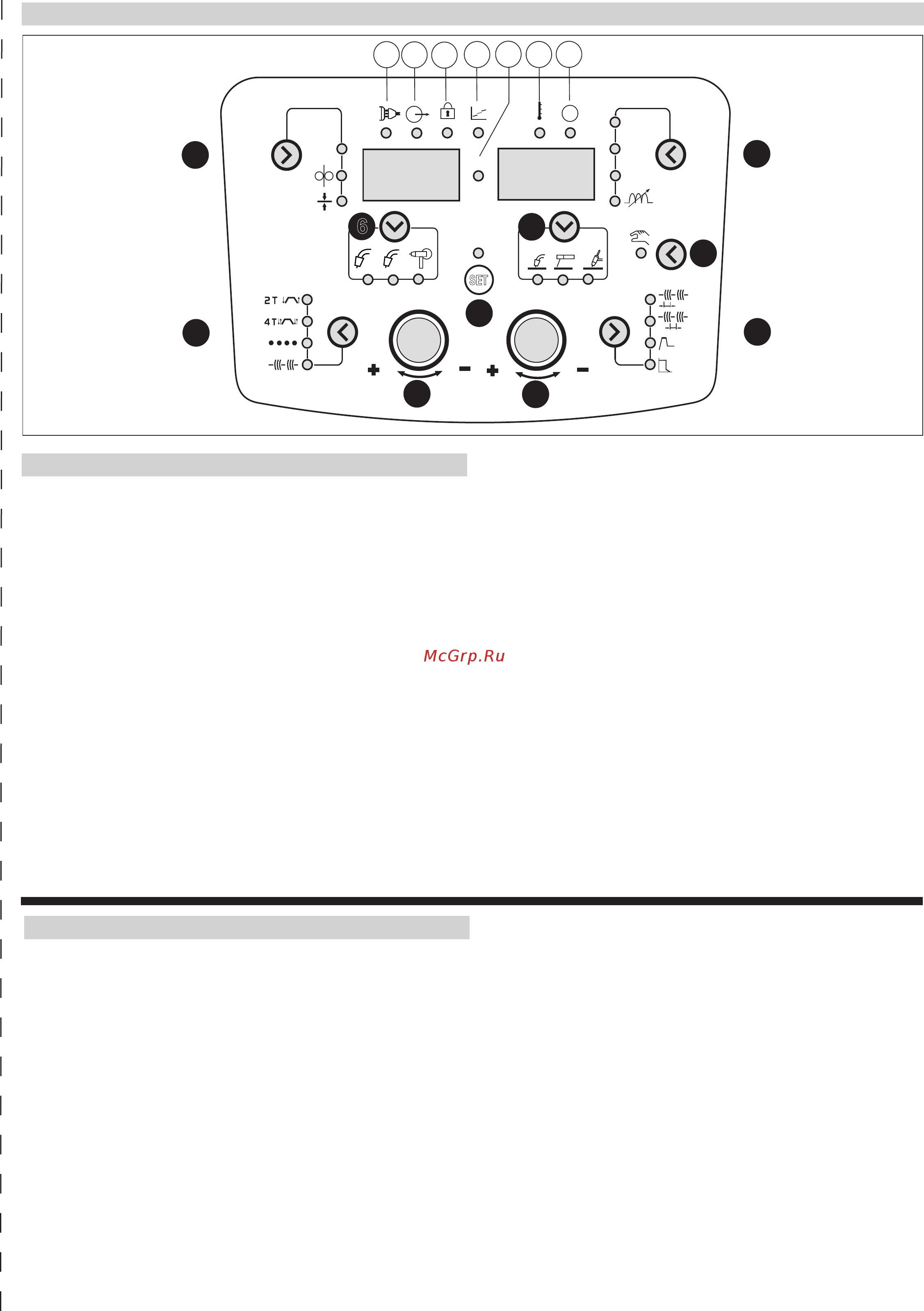

Descripción de señales
1a Soldadura MIG
1b Soldadura de electrodo MMA
1c Soldadura TIG
2a Encendidojo: visualización del programa seleccionado.
Intermitente: seleccionando el tipo de material, gas de protección,
diámetro del alambre.
3a Corriente eléctrica soldadura (Amperios). Activo en los procesos MIG
sinérgicos y manuales, MMA, TIG.
3b Velocidad del alambre (m/min). Activo en los procesos MIG sinérgicos y
manuales.
3c Espesor del material (mm). Activo en los procesos MIG sinérgicos.
4a Tiempo de soldadura / tiempo de pausa (seg). Activo en la soldadura
MIG por puntos y stitch.
4b Tensión de soldadura (Voltios). Activo en los procesos MIG sinérgicos
y manuales. En modo sinérgico si se cambia la tensión de soldadura
también varían los demás parámetros conectados.
4c Ajuste de la tensión de soldadura (Voltios) (-5-Aut-+5). Activo en los
procesos MIG sinérgicos. No cambia los demás parámetros.
4d Valor de la inductancia (-1-Aut-+1) Activo en los procesos MIG sinérgicos
y manuales.
5a Encendido: soldadura en modalidad no sinérgica.
Apagado: soldadura en modalidad sinérgica.
6a Antorcha 1 (normal o con ajuste velocidad alambre).
6b Antorcha 2 (normal o con ajuste velocidad alambre)
6c Pistola Spool gun.
7a Soldadura en modalidad 2 tiempos.
7b Soldadura en modalidad 4 tiempos
7c Soldadura en modalidad por puntos. Hay que ajustar el tiempo de
soldadura.
7d Selección soldadura en modalidad stitch. Hay que ajustar el tiempo de
soldadura y de pausa.
8a Ajuste del tiempo de puntos (seg).
8b Ajuste del tiempo de pausa (seg).
8c Ajuste hot start MMA (0 - 100).
8d Ajuste Arc Forc MMA (0 - 100).
9 Máquina encendida.
10 Presencia de tensión en las tomas de soldadura.
11 Teclado bloqueado (véase funciones de servicio).
12 Señala que la máquina está funcionando en un punto intermedio entre la
soldadura por “arco corto” y la soldadura por “arco spray” (zona globular).
Los dos valores seleccionados para la soldadura (Amperios, Voltios)
pueden generar arcos inestables y salpicaduras.
13 Señala que los valores visualizados en la pantalla (Amperios, Voltios)
se emplearon en la soldadura pasada. La luz se activa al nal de cada
soldadura.
14 Protección térmica activa. Si se supera el servicio de soldadura “X”
indicado en la placa técnica una protección térmica interrumpe la
operación antes de que la máquina se dañe.
15 Sobrecarga del motor del sistema de arrastre. El motor del sistema de
arrastre del alambre sufre un esfuerzo excesivo. La máquina se detiene
por 10 segundos. (mensaje E61). Hay que reducir la presión del rodillo
de arrastre y vericar que el alambre se deslice bien en la antorcha.
V
s
V
+/-
V
t1
t2
m/min
1
2
A
SET
HOLD
M
a
b
c
a
b
c
a
b
c
d
a
b
c
d
a
b
c
d
a
b
c
d
a
b
c
d
a
b
c
10
11
12
13
14
15
4
5
3
1
9
2
8
7
6
L
R
a
a
ES Guía rápida
Descripción controles
Una vez completados todos los pasos para la puesta en marcha, enciende la
máquina, abre la válvula del gas de protección y congura los ajustes en el
orden indicado en la descripción de los controles.
1) Selecciona el proceso de soldadura MIG / MMA / TIG LIFT
2) Selecciona tipo material, gas de protección, diámetro del
alambre TAB.99
Pulsa el botón “SET” durante 3 segundos. La luz 5a debe estar apagada.
Congura la sigla del programa correspondiente al tipo de material y gas de
protección (Tuerca “L”).
Congura el diámetro del alambre de soldadura (Tuerca “R”).
Pulsa el botón “SET” durante 3 segundos para conrmar la selección.Una
presión breve del botón “SET” visualiza la combinación que conguraste.
3) Ajusta uno de los parámetros interdependientes
¾ Ajusta según tus preferencias: espesor del material, corriente de soldadura,
velocidad alambre (Botón 3 + “L”) o tensión de soldadura: (botón 4 + “R”).
L En funcionamiento sinérgico todos los parámetros de soldadura están
conectados para facilitar la regulación de la máquina.
4)Ajustedelatensióndesoldaduraydelvalordeinductancia
Ajusta los dos parámetros si es necesario para una buena soldadura (botón
4 + “R”).
L El ajuste de la tensión de soldadura (luz 4c) no causará cambios en los
demás parámetros interdependientes.
5) Soldadura en modalidad no sinérgica
¾ Pulsa el botón 5 (luz 5a encendido; mensaje “no Syn”).
En el modo “manual”, la interdependencia entre los parámetros está
desactivada: tipo de material, gas de protección, diámetro del alambre.
L Cuando la máquina está en modo “manual”, no se puede cambiar la
selección hecha en el paso (2).
Reajuste de un solo programa
La máquina almacena los cambios realizados a cada programa.
Para volver a la conguración de fábrica, pulsa el botón “SET” durante 10
segundos (Mensaje “reset”)
