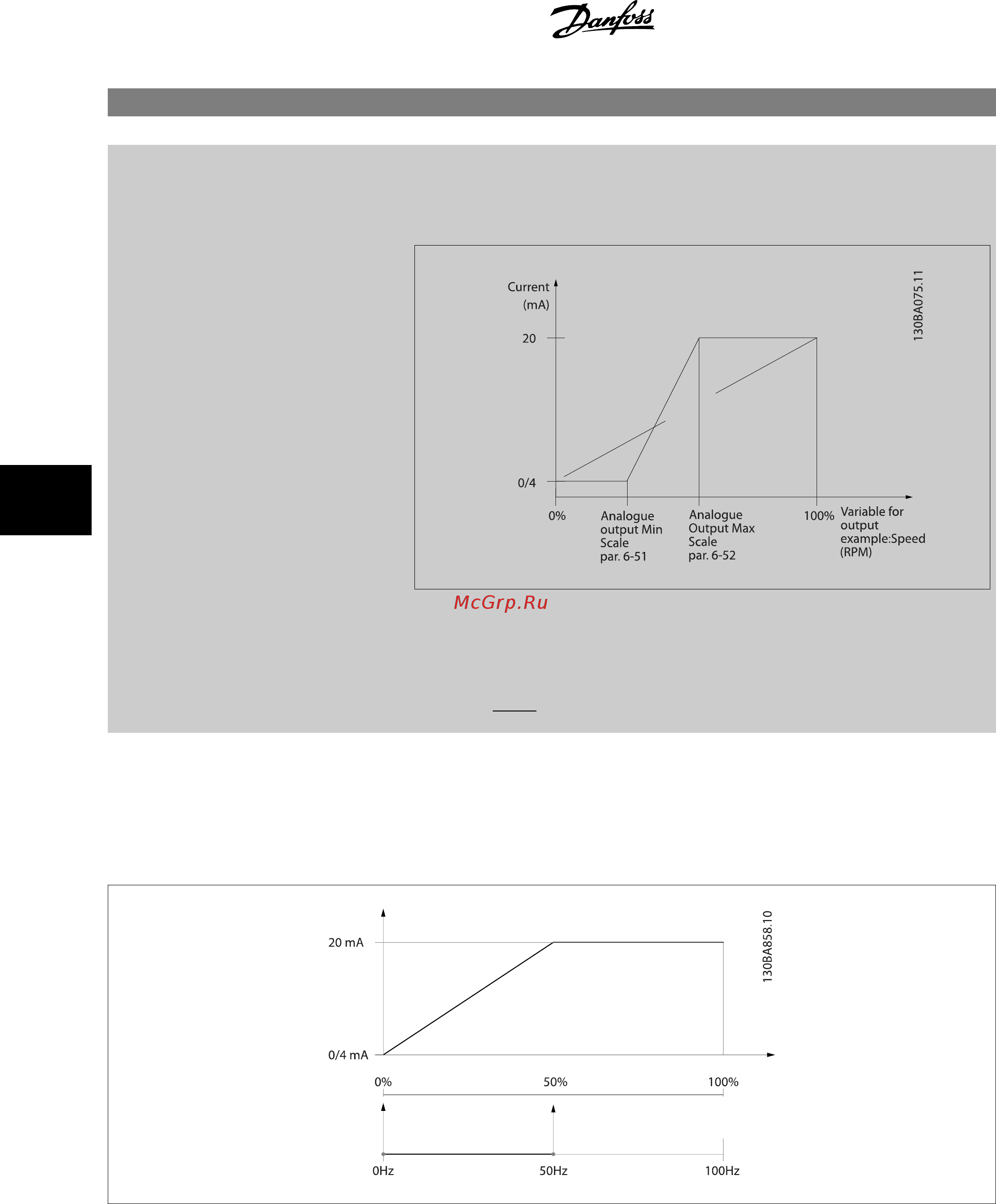

6-52 Клемма 42, макс. выход

Диапазон: Функция:

100.00 %* [0.00 - 200.00 %] Установите масштаб максимального выходного значения (20 мА) выбранного аналогового

сигнала на клемме 42.

Задайте значение в виде процента полного диапазона переменной, выбранной в

пар. 6-50

Клемма 42, выход

Имеется возможность получить величину менее 20 мА при полном диапазоне вводом

значений >100% с помощью приведенной ниже формулы:

мА

требуемый

макс.

ток

× 100 %

. 10

мА

× 100 % = 200 %

ПРИМЕР 1:

Значение переменной = ВЫХОДНАЯ ЧАСТОТА , диапазон = 0-100 Гц

Диапазон, требуемый для выхода = 0-50 Гц

Выходной сигнал 0 или 4 мA требуется при 0 Гц (0% диапазона) - установите пар. 6-51

Клемма 42, мин. выход

на 0%

выходной сигнал 20 мA требуется при 50 Гц (50% диапазона) - установите пар. 6-52

Клемма 42, макс. выход

на 50%

ПРИМЕР 2:

Переменная= ОБРАТНАЯ СВЯЗЬ, диапазон= -200% ...... +200%

Диапазон, необходимый для выхода = 0-100%

Выходной сигнал 0 или 4 мA требуется при 0 % (50% диапазона) - установите пар. 6-51

Клемма 42, мин. выход

на 50%

выходной сигнал 20 мA требуется при 100% (75% диапазона) - установите пар. 6-52

Клемма 42, макс. выход

на 75%
