4.6 Электрический монтаж

4.6.1 Подключение электропитания

Кабели и предохранители

Внимание

Общая информация о кабелях

Все кабели должны соответствовать государственным и местным нормам и правилам по размеру сечения и температуре

окружающей среды. Для применений, соответствующих требованиям UL, следует использовать медные проводники 75 °C.

Медные проводники 75 и 90 °C термически подходят для использования с преобразователем частоты без соблюдения

требований UL.

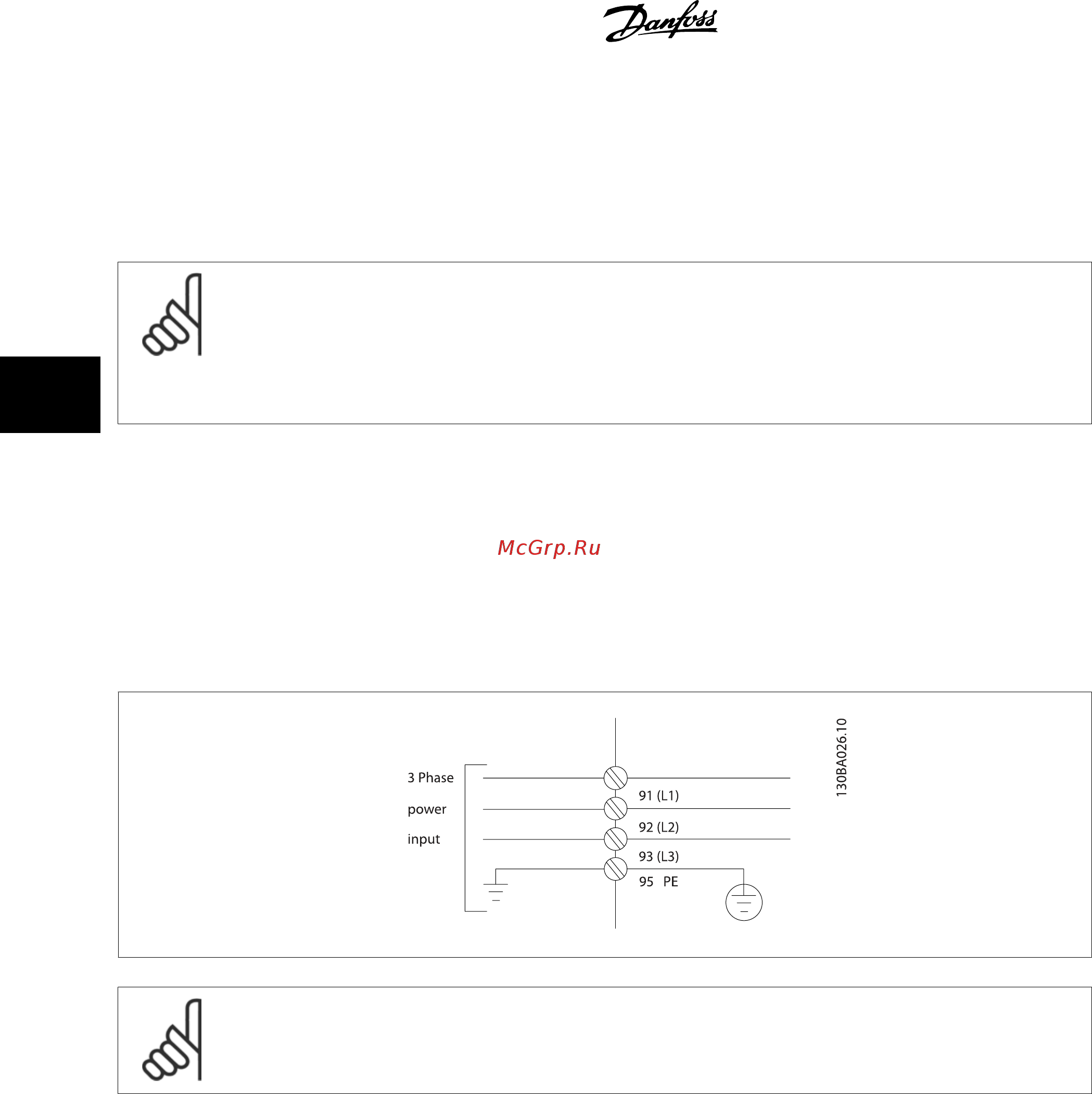

Силовые кабели подключают, как показано ниже. Сечения кабелей должны соответствовать номинальным токовым нагрузкам и местным

нормативам. Подробнее см. в разделе

Технические характеристики

Для защиты преобразователя частоты следует использовать рекомендуемые плавкие предохранители, или блок должен иметь встроенные

предохранители. Рекомендуемые предохранители указаны в таблицах. Защита с помощью плавких предохранителей должна обязательно

соответствовать местным нормам и правилам.

Подключение сети осуществляется через сетевой выключатель, если он предусмотрен.

Внимание

Для выполнения требований ЭМС рекомендуется использовать экранированные/бронированные кабели. Если используется

неэкранированный/небронированный кабель, см. раздел

Силовая и управляющая проводка для неэкранированных кабелей

Для правильного определения сечения и длины кабеля двигателя см. раздел

Общие технические характеристики

Экранирование кабелей:

Избегайте производить монтаж с помощью скрученных концов экрана (косичек). Это снижает эффективность экранирования на высоких

частотах. Если необходимо разорвать экран для монтажа выключателя или контактора двигателя, то далее следует восстановить его

непрерывность, обеспечивая минимально возможное сопротивление для высоких частот.

Присоедините экран кабеля двигателя к развязывающей панели преобразователя частоты и

к металлическому корпусу двигателя.

При подключении экрана обеспечьте максимально возможную площадь контакта (применяйте кабельный зажим). Для этих работ используются

монтажные приспособления из комплекта поставки преобразователя частоты.

Длина и сечение кабелей:

Преобразователь частоты протестирован на ЭМС при заданной длине кабеля. Для снижения уровня помех и токов утечки кабель двигателя

должен быть как можно

короче.
