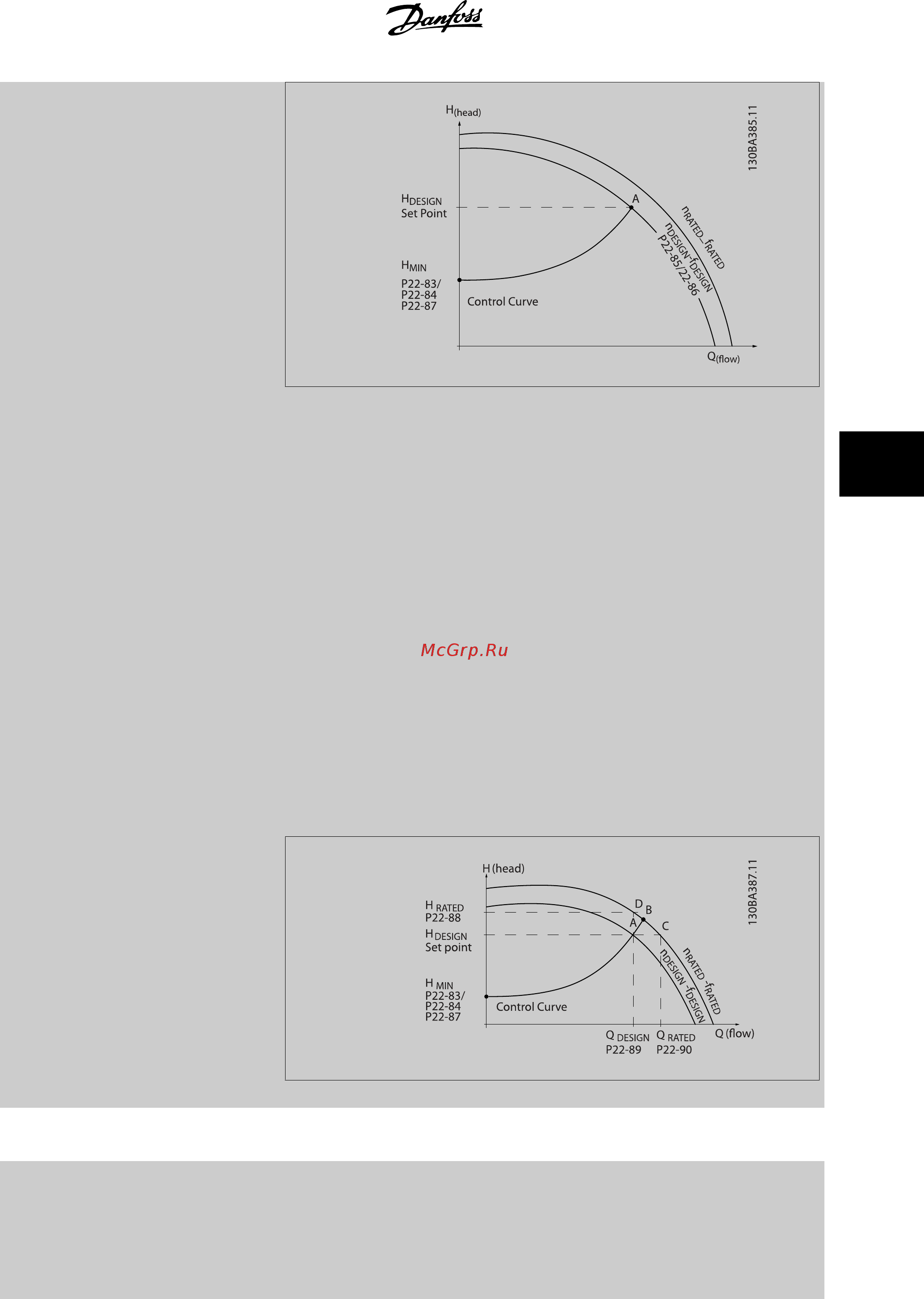

Рабочую точку A, которая является расчетной рабочей точкой системы, можно найти, если
провести линии из точки H
DESIGN
и точки Q
DESIGN
, значения которых берутся из листа
технических данных для конкретного оборудования на различных скоростях. Необходимо
определить характеристики насоса в этой точке и запрограммировать соответствующую
скорость. Закрывание клапанов и снижение скорости вращения до тех пор пока не будет
достигнуто минимальное давление H
MIN
, позволяет определить скорость в точке с нулевым
потоком.
После этого путем регулировки пар. 22-81
Квадратично-линейная аппроксимация
характеристики
можно плавно изменять форму регулировочной кривой.
Пример 2:
Если скорость в расчетной рабочей точке системы не известна: необходимо с помощью листа
технических данных определить другую точку задания на регулировочной кривой. Можно
определить поток Q
RATED
при давлении (H
DESIGN
) как поток в точке пересечения линии этого
расчетного давления с кривой номинальной скорости вращения (точка C). Подобным образом,
если провести линию расчетного потока (Q
DESIGN
) до пересечения с вышеуказанной кривой
(точка D), то можно определить давление H
D
при этом потоке. Если известны эти две точки
на характеристике насоса, а также величина H
MIN
, как описано выше, преобразователь
частоты может вычислить опорную точку B и, следовательно, вычертить регулировочную
кривую, которая содержит также расчетную рабочую точку системы A.
[0] * Запрещено
Запрещено [0]
: Расчет рабочей точки не действует. Следует использовать, если расчетная
точка известна (см. приведенную выше таблицу).
[1] Разрешено
Разрешено [1]
: Расчет рабочей точки действует. Разрешение этого параметра позволяет
вычислять неизвестную расчетную рабочую точку системы при скорости 50/60 Гц на
основании набора входных данных, определяемых пар. 22-83
Скорость при отсутствии потока
[об/мин]
пар. 22-84
Скорость при отсутствии потока [Гц]
, пар. 22-87
Давление при скорости
в отсутствие потока
, пар. 22-88
Давление при номинальной скорости
, пар. 22-89
Поток в
расчетной точке
и пар. 22-90
Поток при номинальной скорости
.
Инструкция по эксплуатации привода VLT
AQUA Low Harmonic Drive
6 Программирование привода Low Harmon-
ic Drive
MG.20.T1.50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
131
