Danfoss VLT AQUA Drive FC-202P3K0S2 [36/204] Монтаж

Расположение клемм - Инвертор

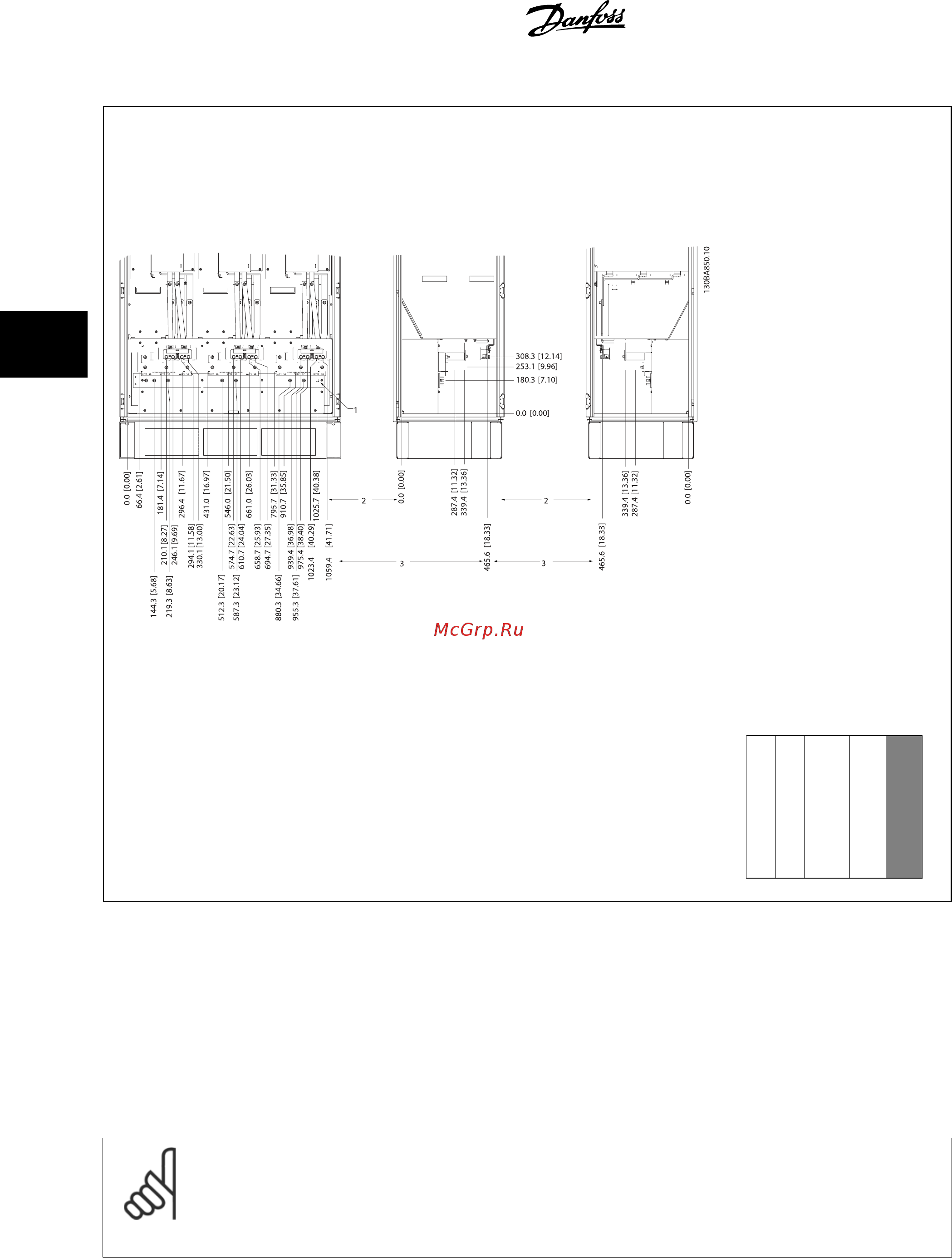

Рисунок 4.19: Расположение клемм - шкаф инвертора - (вид спереди, слева и справа). Плата

уплотнений расположена на 42 мм ниже уровня .0.

1) Шина заземления

2) Клеммы двигателя

3) Клеммы подключения тормозного резистора

Секция показана

↓

4.3.8 Охлаждение и потоки воздуха

Охлаждение

Охлаждение может осуществляться различными путями: с помощью вентиляционных каналов под и над блоком, с помощью впуска и выпуска

воздуха в задней части блока и комбинированным способом.

Охлаждение сзади

Циркуляционный воздух отводится через тыльную часть корпуса Rittal TS8 . Такое решение предполагает забор воздуха вне объекта через канал

в тыльной части и возврат нагретого воздуха наружу

, снижая потребности в кондиционировании воздуха.

Внимание

На корпусе устанавливается дверной вентилятор (вентиляторы) для вывода теплопотерь из противоканала привода и

дополнительных потерь, генерируемых другими компонентами, установленными внутри корпуса. Для выбора

соответствующего вентилятора следует рассчитать требуемый общий поток воздуха. Некоторые производители корпусов

предлагают собственное программное обеспечение для выполнения таких расчетов (например, ПО Rittal Therm).

4 Монтаж

Инструкция по эксплуатации привода VLT

AQUA Low Harmonic Drive

MG.20.T1.50 - VLT

является зарегистрированным товарным знаком компании Danfoss
