4.3 Механический монтаж

Чтобы обеспечить достижение надлежащих результатов без излишних трудозатрат во время монтажа, необходимо тщательно подготовиться к

механическому монтажу преобразователя частоты. Сначала внимательно просмотрите механические чертежи в конце настоящей инструкции,

чтобы ознакомиться с требованиями в отношении пространственного расположения.

4.3.1 Необходимый инструмент

Для выполнения механического монтажа требуется следующий инструмент:

• Дрель со сверлом диаметром 10 или 12 мм

• Рулетка

• Ключ с соответствующими метрическими головками (7-17 мм)

• Удлинители для ключа

• Пробойник листового металла для кабелепроводов или кабельных уплотнений в блоках IP 21/Nema 1 и IP 54

• Монтировка для подъема блока (стержень или труба диаметром 25 мм (1 дюйм)), рассчитанная на подъем не менее 1000

кг.

• Кран или иной подъемник для установки преобразователя частоты на свое место.

• Необходим ключ Тorx T50 для установки E1 в типах корпуса IP21 и IP54 .

4.3.2 Общие соображения

Свободное пространство

Убедитесь в наличии свободного пространства над и под преобразователем частоты, достаточного для потока воздуха и подвода кабелей. Кроме

того, необходимо предусмотреть достаточно места перед блоком для открывания дверцы панели.

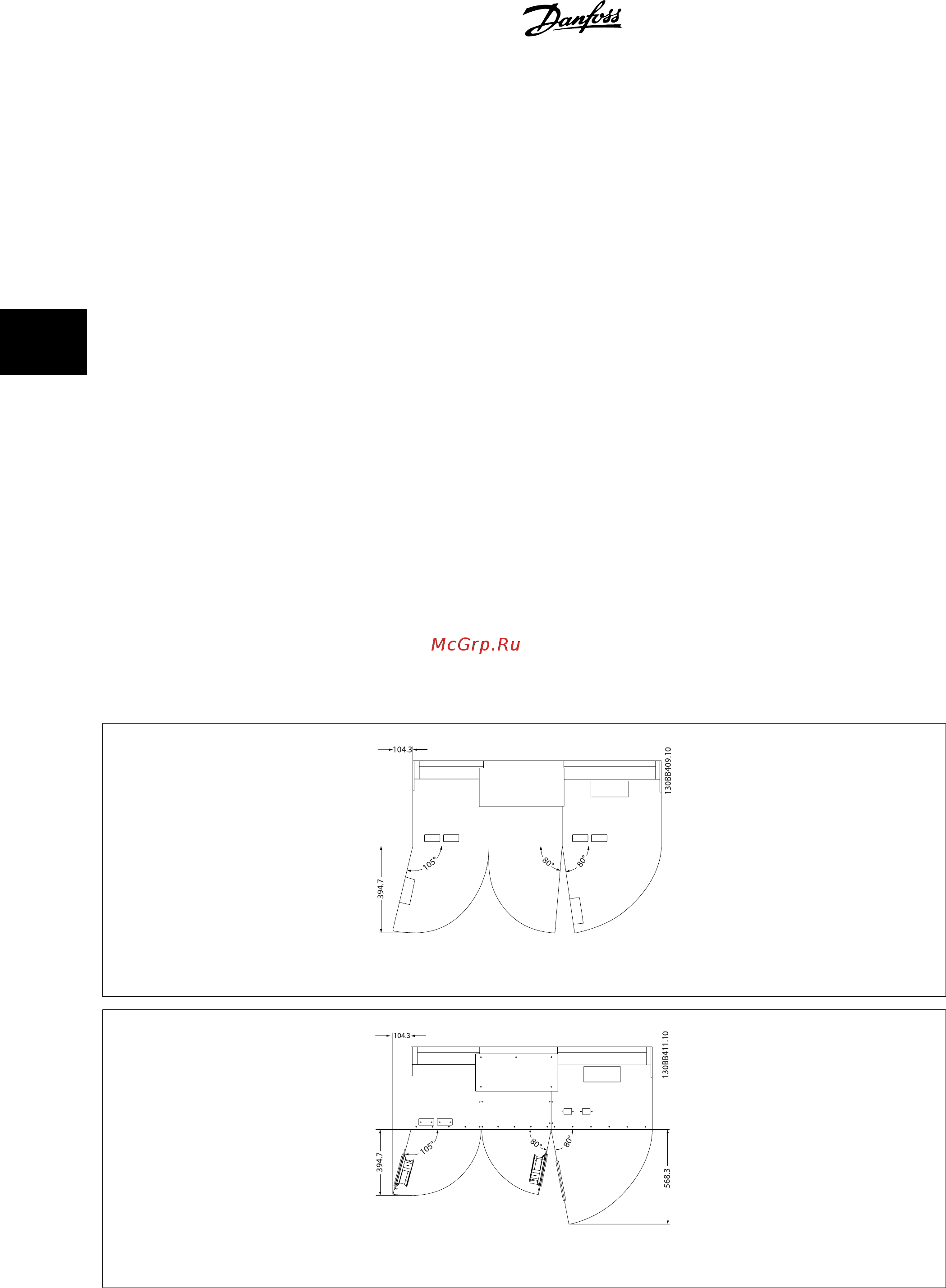

Рисунок 4.9: Пространство перед корпусом IP21/IP54, размер корпуса D11.

Рисунок 4.10: Пространство перед корпусом IP21/IP54, размер корпуса E7.
