7 Монтаж и настройка RS-485

7.1.1 Краткое описание

RS-485 – двухпроводный интерфейс шины, совместимый с топологией многоабонентской сети, т.е. узлы могут подключаться как шина или через

ответвительные кабели от общей магистральной линии Всего к одному сегменту сети может быть подключено до 32 узлов.

Сегменты сети разделяют ретрансляторами. Следует иметь в виду, что, каждый ретранслятор действует как узел внутри сегмента, в котором

он установлен. Каждый узел в составе данной сети должен иметь собственный адрес, единственный во всех сегментах.

Замкните каждый сегмент на обоих концах, используя либо конечный переключатель (S801) преобразователей частоты, либо оконечную

резисторную схему со смещением. Всегда используйте экранированный кабель с витыми парами (STP) и положительный опыт монтажа.

Большое значение имеет обеспечение низкого импеданса

при заземлении экрана в каждом узле, в том числе на высоких частотах. Этого можно

достигнуть путем присоединения экрана к земле по большой поверхности, например с помощью кабельного зажима или проводящего кабельного

уплотнения. Может потребоваться применение кабелей выравнивания потенциалов с целью создания одинакового потенциала по всей сети,

особенно в установках с кабелями большой

длины.

Для предотвращения несогласования импедансов всегда используйте во всей сети кабель одного типа. Подключайте двигатель к

преобразователю частоты экранированным кабелем.

Кабель: экранированный с витыми парами (STP)

Импеданс: 120 Ом

Длина кабеля: не более 1200 м (включая ответвительные

линии)

Не более 500 м между станциями

7.1.2 Подключение сети

Подключите преобразователь частоты к сети RS-485 следующим образом (см. также схему):

1. Подключите сигнальные провода к клеммам 68 (P+) и 69 (N-) на главной плате управления преобразователя частоты.

2. Подключите экран кабеля к кабельным зажимам.

Внимание

Для снижения помех между проводниками

рекомендуется использовать экранированные

кабели и витые пары.

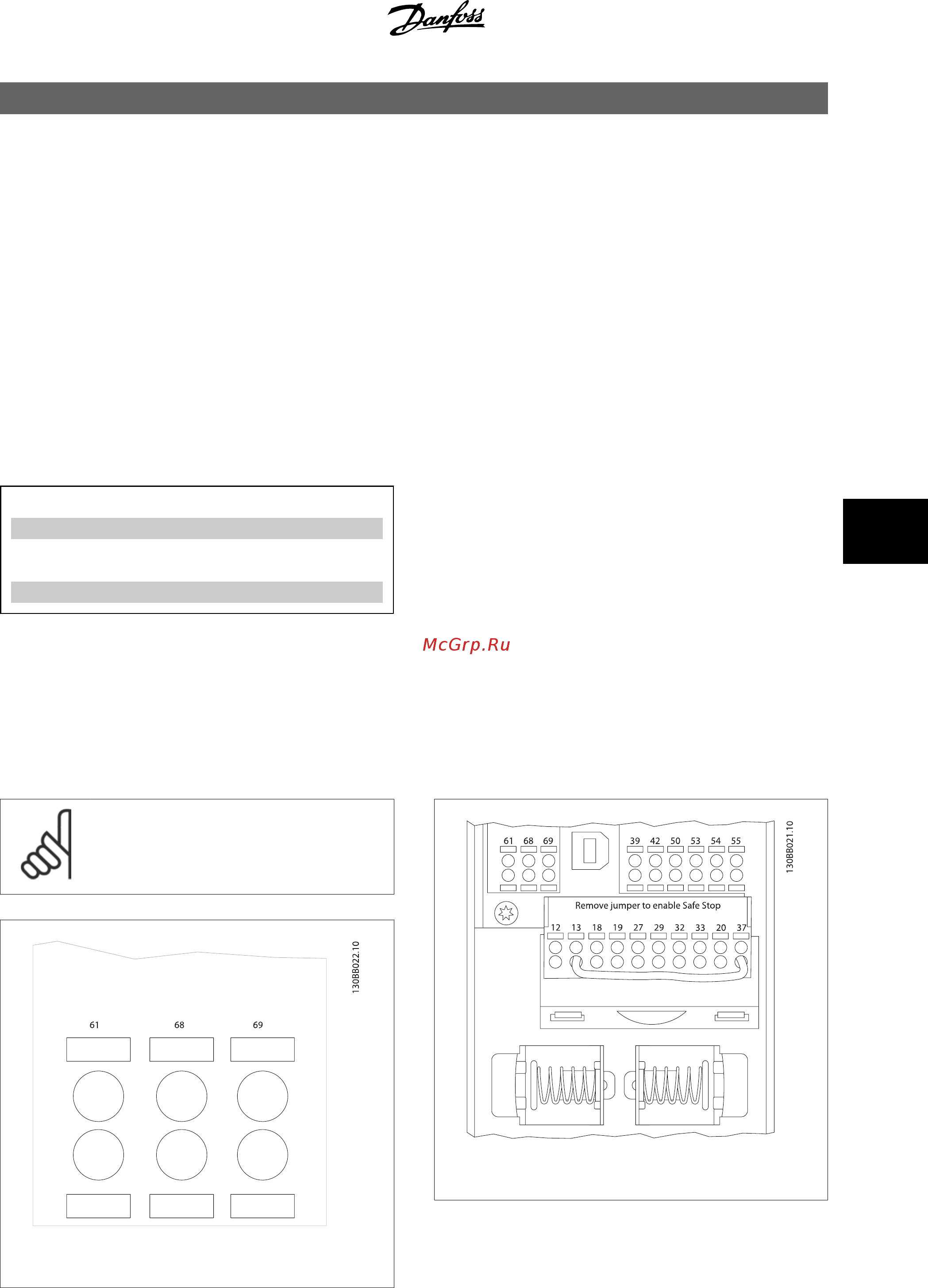

Рисунок 7.1: Подключение клемм сети

Рисунок 7.2: Клеммы платы управления
