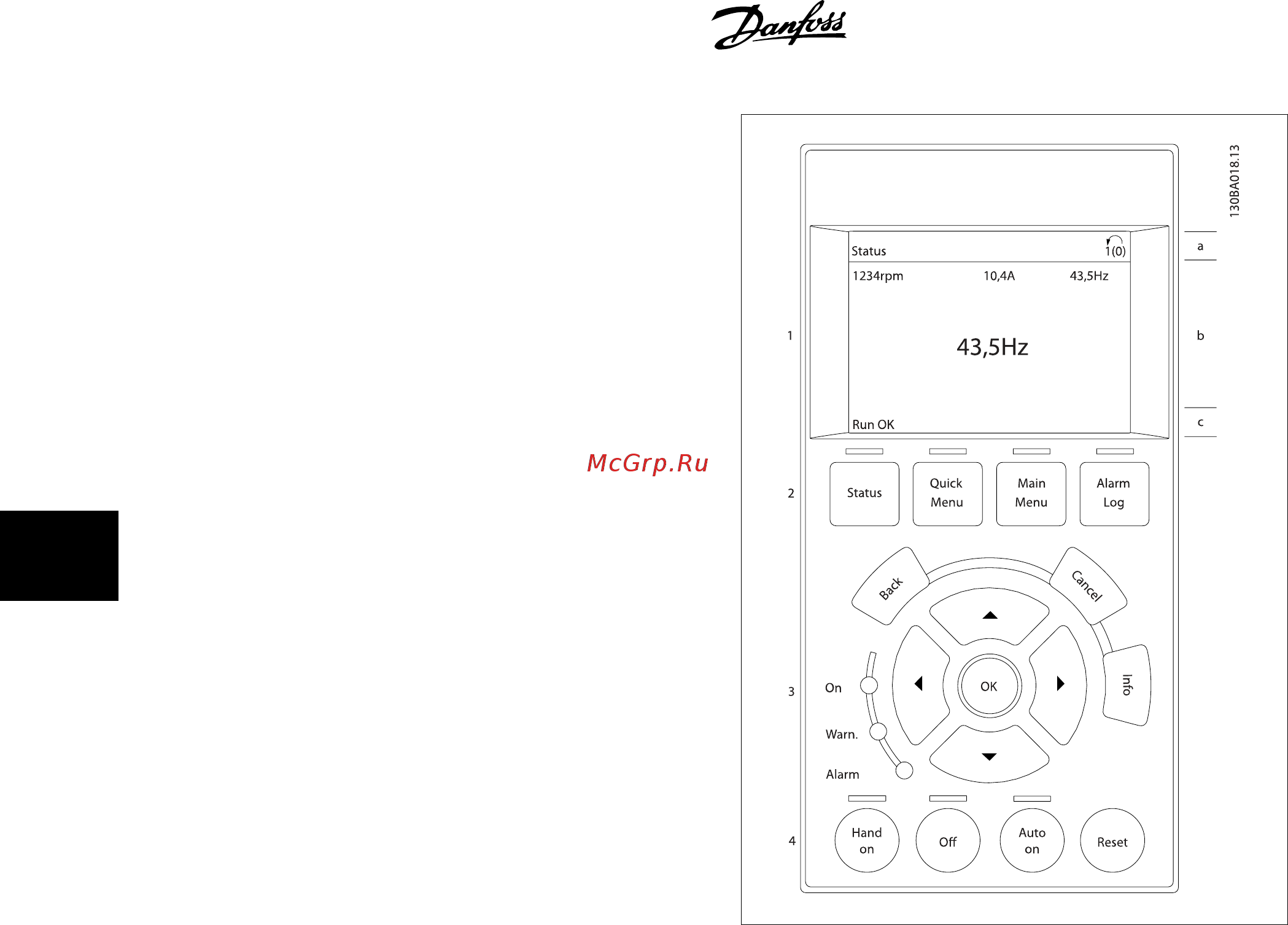

Строки дисплея:

a. Строка состояния. Сообщения о состоянии с

отображением пиктограмм и графических изображений.

b. Строка 1-2: строки данных оператора для отображения

заданных или выбранных пользователем данных. Нажав

кнопку [Status], можно добавить одну дополнительную

строку.

c. Строка состояния. Текстовые сообщения о состоянии.

Дисплей разделен на 3 части:

Верхняя часть (a)

в режиме отображения состояния показывает состояния. В другом

режиме и в случае аварийного сигнала/предупреждения на этой

строке отображается до двух переменных.

Отображается номер активного набора параметров (набор, выбранный в качестве активного в параметре 0-10). Если программируется набор

параметров, отличный от активного, то справа появляется номер программируемого набора (в скобках).

Средняя часть (b)

отображает до 5 переменных с указанием соответствующего блока, независимо от состояния. В случае аварийного сигнала / предупреждения

вместо переменных отображается предупреждение.

Нажатием кнопки [Status] можно переключаться

между тремя экранами индикации состояния.

На каждом экране состояния отображаются рабочие переменные в различном формате (см. ниже).

С каждой из отображаемых рабочих переменных могут быть связаны несколько значений или результатов измерения. Отображаемые значения /

результаты измерения можно определить с помощью параметров 0-20, 0-21, 0-22, 0-23 и 0-24, которые могут быть вызваны кнопкой [QUICK

MENU] и выбором "Q3 Настройки функций

", "Q3-1 Общие настройки" и "Q3-11 Настройки дисплея".

Каждый выводимый параметр значения / результата измерения, выбранный с помощью параметров 0-20 - 0-24, имеет собственный масштаб и

количество знаков после возможной десятичной запятой. Большие численные значения отображаются несколькими знаками после десятичной

запятой.

Пр.: показание тока

5,25 A; 15,2 A 105 A.
