130BB439.10

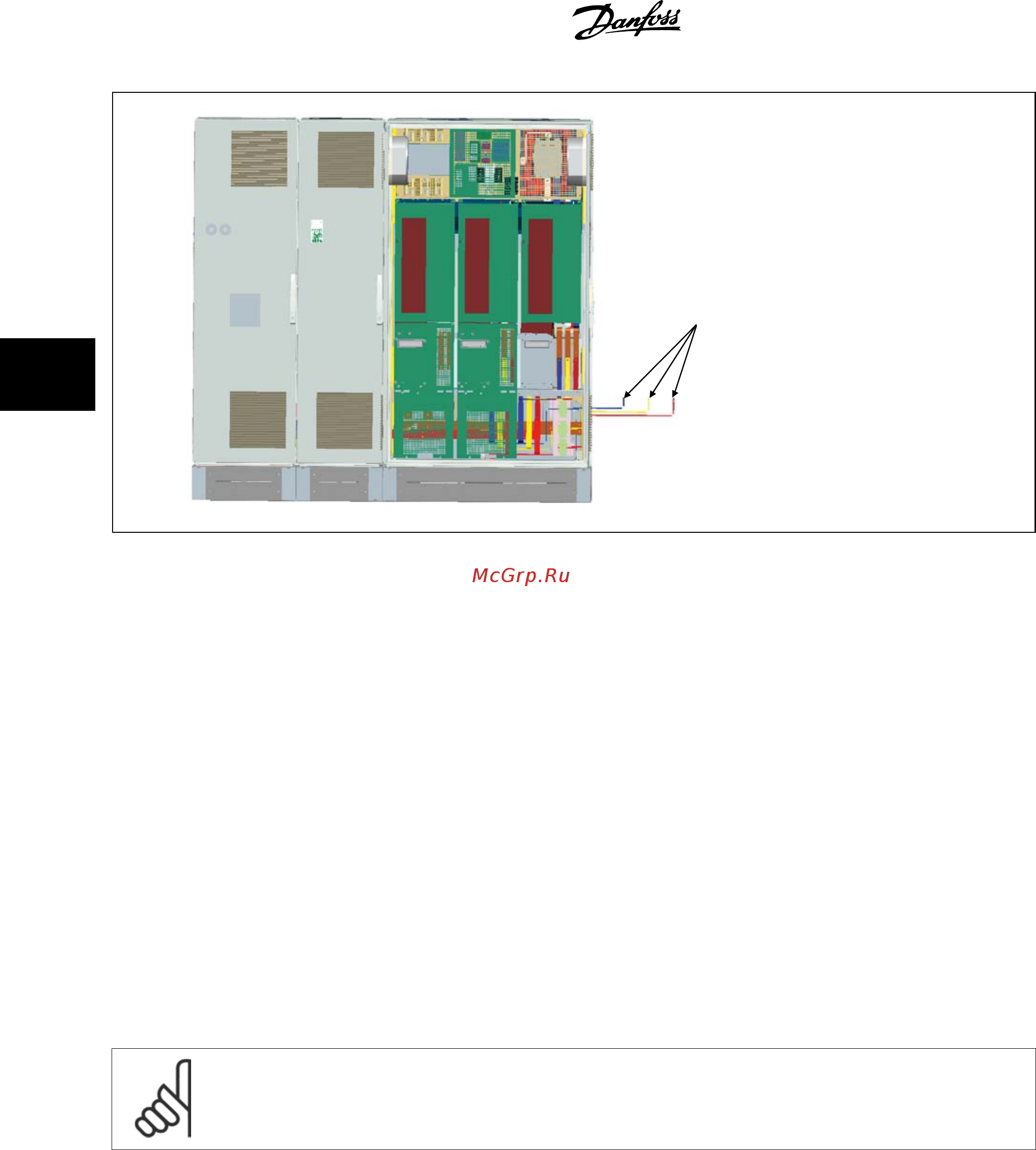

Подключение шины к секции выпрямителя

привода

9. После подключения сетевых шин можно установить на место нижние крышки на секциях LCL и выпрямителя.

10. Между секцией фильтра и секцией привода следует подключить провод управления. Два разъема соединяются друг с другом в районе

верхней полки шкафа LCL. См. описание ниже.

11. Теперь можно закрыть и заблокировать дверцу. Привод готов к работе.

4.3.4 Подключение управляющего провода между приводом и фильтром

Для запуска фильтра при включении привода платы управления различных секций соединяются между собой. Для корпусов D и E такие

соединения и соответствующее программирование привода выполнены в заводских условиях. После сборки двух секций корпуса F следует

выполнить следующие подключения:

1. Подключите клемму 20 на плате управления фильтра к клемме 20 на плате управления привода. Информацию о подключении проводов

управления

см. в главе

Электрический монтаж

2. Подключите клемму 18 фильтра к клемме 29 привода.

3. Установите пар. 502

Terminal 29 Mode

на LCP привода в значение [1], Выход. Информацию по использованию LCP см. в главе

Как

работать с приводом

Low Harmonic Drive.

4. Установите пар. 5-31,

Клемма 29, цифровой выход

в значение [5] Работа VLT.

5. Нажмите кнопку Auto ON на LCP фильтра

Внимание

Для корпусов D и E эта процедура не является необходимой при получении устройства с завода. Однако при выполнении

сброса к заводским параметрам следует выполнить программирование, описанное выше.
