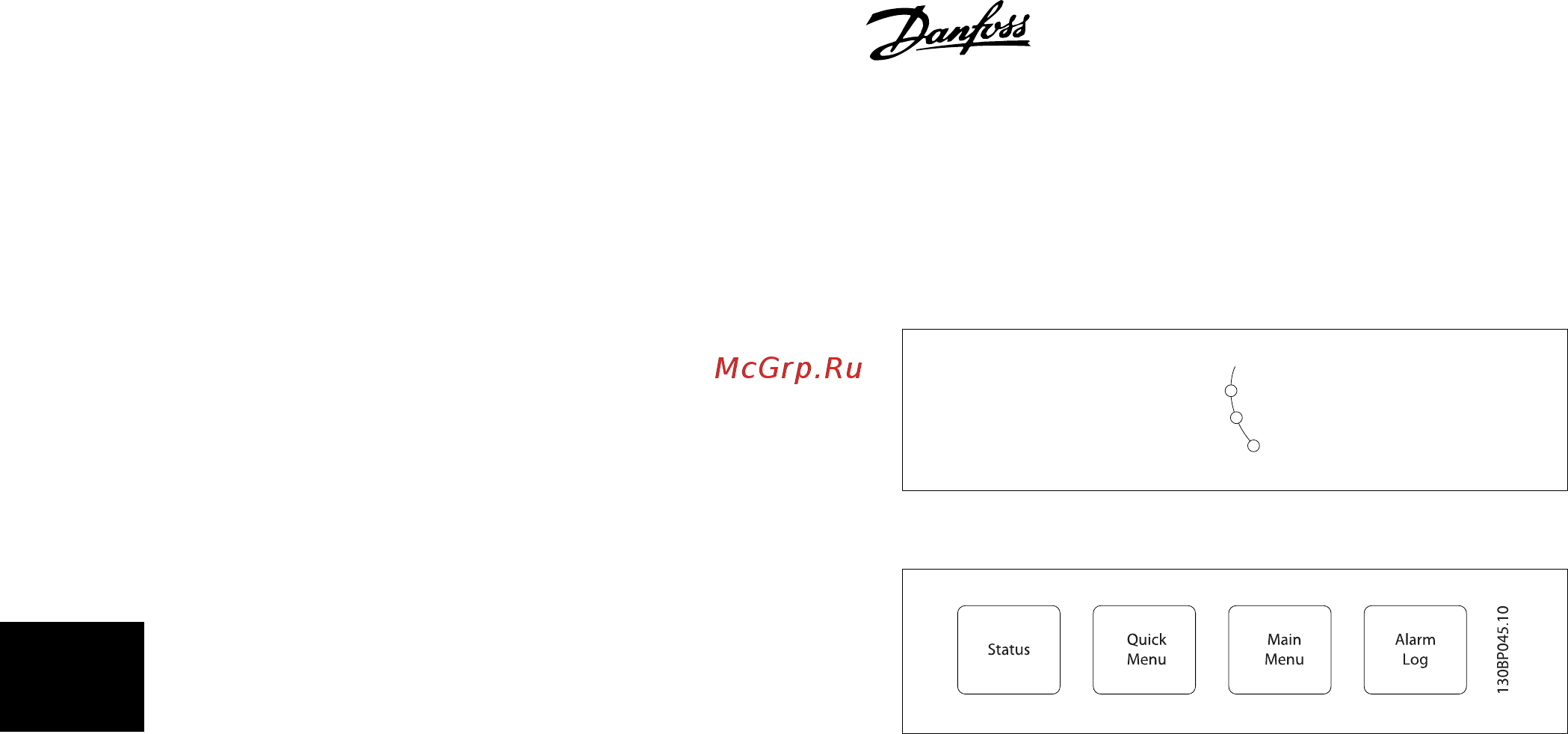

Световые индикаторы (светодиоды):
Если превышаются некоторые определенные пороговые значения, то загораются светодиоды аварийной и/или предупредительной
сигнализации. На панели управления появляется текст с информацией о состоянии и аварийной ситуации.
Светодиод включения On горит, когда на преобразователь частоты поступает напряжение питания от сети, с шины постоянного тока или от
внешнего источника питания 24 В. Одновременно
включается задняя подсветка.
• Зеленый светодиод/On (Вкл.): Секция управления работает.
• Желтый светодиод/предуп.: Обозначает предупреждение.
• Мигающий красный светодиод/ авар.сигн.: Обозначает
аварийный сигнал.
1
3
0
B
P
0
4
4
.
1
0
On
Wam.
Alarm
Кнопки графической панели управления
Кнопки меню
Кнопки меню разделяются по функциям. Кнопки под дисплеем и
световыми индикаторами используются для набора параметров,
включая выбор индикации на дисплее во время нормальной работы.
[Состояние]
Служит для индикации соответствующего состояния преобразователя частоты (и/или двигателя) или фильтра. На панели LCP привода путем
последовательных нажатий кнопки [Status] можно выбрать три различных режима отображения состояния:
показания на 5 строках, показания на 4 строках или интеллектуальное логическое управление.
Для фильтра интеллектуальное логическое управление недоступно.
Кнопка [Status] используется для выбора режима отображения или
для возврата в режим отображения из режима быстрого меню, режима
главного меню или режима аварийной сигнализации. Кнопка [Status] используется также для переключения между режимами одиночного и
двойного показания.
[Quick Menu]
Позволяет выполнять быструю настройку преобразователя частоты или фильтра. Здесь могут быть запрограммированы наиболее часто
используемые функции.
[Quick Menu] (Быстрое меню) содержит следующие пункты:
-Q1: Персональное меню
-Q2:
Быстрая настройка
-Q3: Настройка функций (только LCP привода)
-Q5: Внесенные изменения
-Q6: Регистрация
Для большинства применений в водоснабжении и водоотводе, включая устройства с регулируемым крутящим моментом и постоянным крутящим
моментом, насосы, дозировочные насосы, погружные насосы, подкачивающие насосы, смесительные насосы, вентиляционные установки и
прочие применения насосов и вентиляторов, наиболее простой и быстрый доступ ко всем параметрам, которые
обычно требуются, обеспечивает
настройка функций. Наряду с другими особенностями, она также включает параметры для выбора переменных, отображаемых на дисплее
панели LCP, предустановленных цифровых значений скорости, масштабирования аналоговых заданий, систем обратной связи с одной или
несколькими зонами и специальных функций, связанных с водоснабжением и водоотводом.
Поскольку активный фильтр интегрирован в привод Low Harmonic Drive, требуется лишь минимальное
его программирование. Панель LCP
фильтра в основном используется для отображения информации о работе фильтра, такой как THD напряжения или тока, скорректированный
ток, подаваемый ток или Cos ϕ и коэффициент активной мощности.
Параметры быстрого меню могут быть просмотрены непосредственно (при условии, что с помощью параметров 0-60, 0-61, 0-65 или 0-66 не был
создан пароль).
Имеется возможность прямого переключения между
режимом Quick Menu (быстрого меню) и режимом Main Menu (главного меню).
[Main Menu]
Кнопка Main Menu (главное меню) используется для программирования всех параметров.
Параметры главного меню могут быть вызваны непосредственно (при условии, что с помощью параметров 0-60, 0-61, 0-65 или 0-66 не был
создан пароль). Для большинства применений в водоснабжении и водоотводе нет необходимости в вызове параметров главного меню, но оно
используется вместо
быстрого меню, быстрой настройки и настройки функций, обеспечивая наиболее простой и быстрый доступ к параметрам,
которые обычно требуются.
5 Управление приводом Low Harmonic Drive
Инструкция по эксплуатации привода VLT
AQUA Low Harmonic Drive
80
MG.20.T1.50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
5
