Danfoss VLT AQUA Drive FC-202P3K0S2 [56/204] Монтаж
![Danfoss VLT AQUA Drive FC-202P3K0S2 [56/204] Монтаж](/views2/1557589/page56/bg38.png)
4.6.4 Выключатель фильтра ВЧ-помех
Сетевой источник питания изолирован от земли
Если преобразователь частоты питается от сети, изолированной от земли ( IT-сеть, плавающий треугольник или заземленный треугольник) или
от сети TT/TN-S с заземленной ветвью, выключатель фильтра ВЧ-помех рекомендуется перевести в положение OFF (Выкл.)
1)
с помощью
пар. 14-50
RFI Filter
на приводе и пар. 14-50
RFI Filter
на фильтре. За дополнительной информацией обратитесь к стандарту IEC 364-3. Если
требуются оптимальные характеристики ЭМС, при подключенных параллельных двигателях или при длине кабеля двигателя больше 25 м,
рекомендуется установить пар. 14-50
RFI Filter
в положение [ON] (Вкл.).
1)
Не доступно для преобразователей частоты 525-600/690 В типоразмеров D, E и F.
В режиме ВЫКЛ. внутренние конденсаторы защиты от ВЧ-помех (конденсаторы фильтра) между шасси и промежуточной цепью отключаются
во избежание повреждения промежуточной цепи и для уменьшения емкостных токов утечек на землю (согласно стандарту IEC 61800-3).
См. также примечание
VLT по IT-сетям, MN.90.CX.02.
Необходимо использовать датчики контроля изоляции, которые могут применяться с
силовой электроникой (IEC 61557-8).
4.6.5 Крутящий момент
При затягивании электрических соединений необходимо затягивать
их указанным моментом. Слишком малый или слишком большой
момент затяжки приводит к ненадежному электрическому
соединению. Для обеспечения правильного момента затяжки
пользуйтесь динамометрическим ключом.

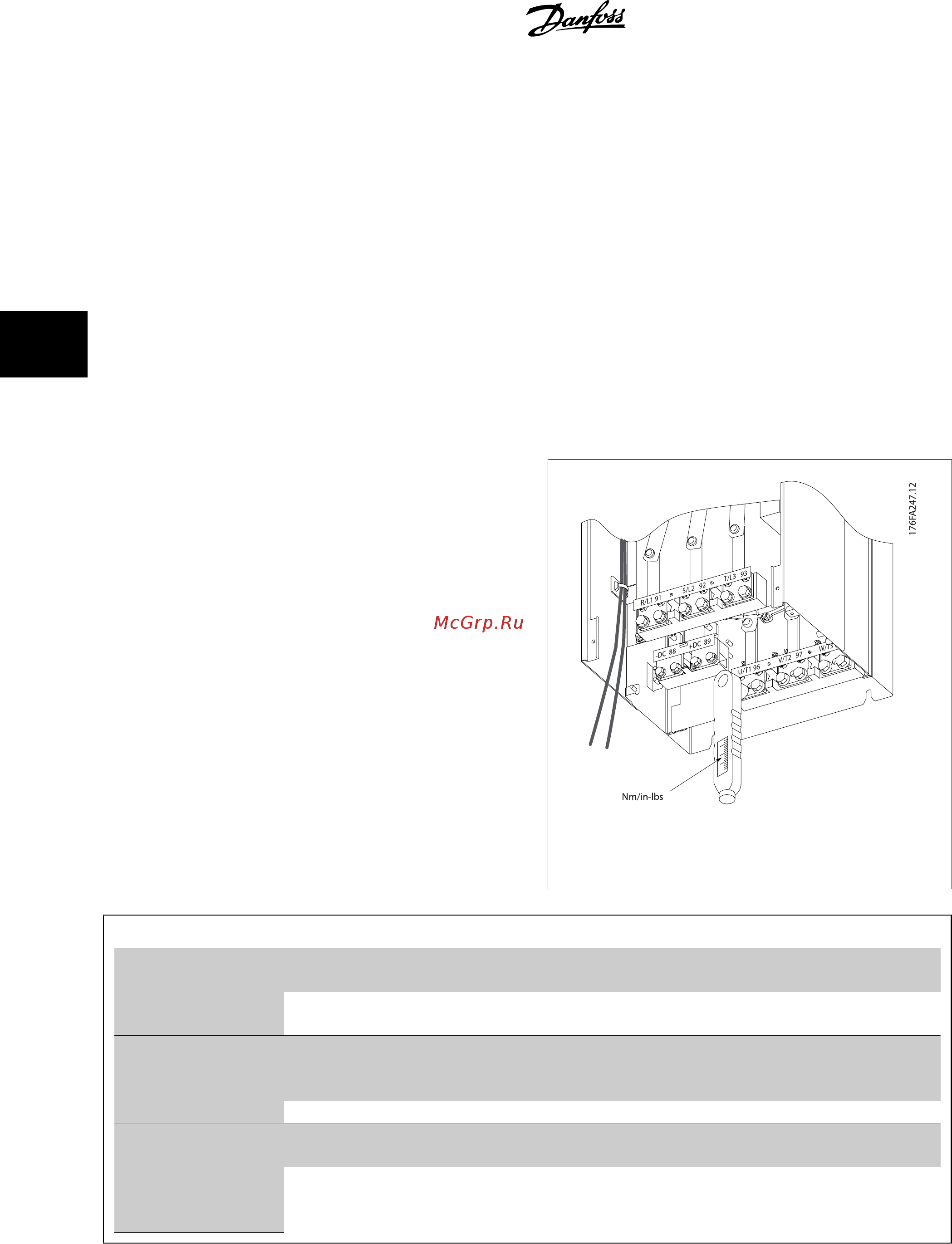

Рисунок 4.33: Для затягивания болтов всегда
применяйте динамометрический ключ.
Размер корпуса Клемма Крутящий момент Размер болта
D Сеть
Двигатель
19-40 Нм (168-354 дюйм-фунтов) M10
Распределение нагрузки
Тормоз
8,5-20,5 Нм (75-181 дюйм-фунтов)M8
E Сеть
Двигатель
Распределение нагрузки
19-40 Нм (168-354 дюйм-фунтов) M10
Тормоз 8,5-20,5 Нм (75-181 дюйм-фунтов)M8
F Сеть
Двигатель
19-40 Нм (168-354 дюйм-фунтов) M10
Распределение нагрузки
Тормоз
Генер. режим
19-40 Нм (168-354 дюйм-фунтов)
8,5-20,5 Нм (75-181 дюйм-фунтов)
8,5-20,5 Нм (75-181 дюйм-фунтов)
M10
M8
M8
Таблица 4.2: Момент затяжки для клемм
4 Монтаж
Инструкция по эксплуатации привода VLT
AQUA Low Harmonic Drive
56
MG.20.T1.50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
