1.4 Обзор изделия
Преобразователь частоты представляет собой регулятор
электродвигателей, который служит для
преобразования переменного тока сети на входе в
переменный ток с другой формой колебаний на выходе.
Регулировка выходной частоты и напряжения позволяет
управлять скоростью или крутящим моментом
двигателя. Преобразователь частоты может изменять
скорость двигателя в ответ на сигнал обратной связи от
системы, например от датчиков положения на
ленточном конвейере. Преобразователь частоты может
также осуществлять регулировку двигателя, передавая
дистанционные команды с внешних регуляторов.
Помимо этого, преобразователь частоты выполняет
мониторинг состояния двигателя и системы, активирует
предупреждения и аварийные сигналы при
повреждениях, включает и останавливает двигатель,
оптимизирует энергоэффективность, обеспечивает
защиту линейных гармонических функций и предлагает
прочие функции управления, мониторинга и повышения
эффективности. Функции управления и мониторинга
доступны в виде индикации состояний, подающихся на
внешнюю систему управления или сеть
последовательной связи.
1.5
Внутренние функции регулятора

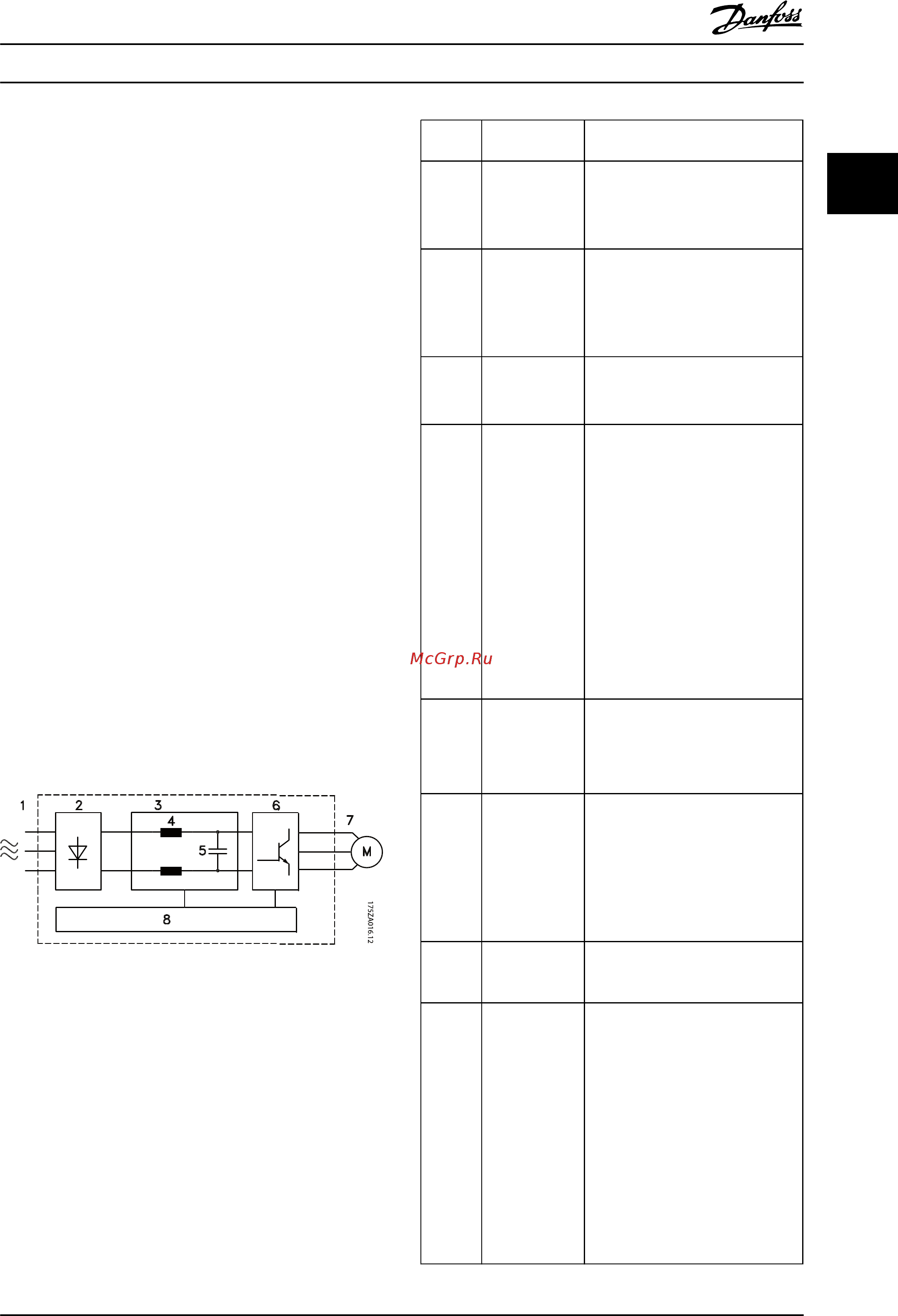

На Рисунок 1.4 представлена блок-схема внутренних
компонентов преобразователя частоты. Описание их
функций см. в Таблица 1.3.
Рисунок 1.4 Блок-схема преобразователя частоты
Област
ь
Название Функции
1 Вход сетевого
питания
•
Подача питания на
преобразователь частоты из
трехфазной сети переменного
тока
2 Выпрямитель
•
Выпрямительный мост
преобразовывает переменный
ток на входе в постоянный ток
для подачи питания на
инвертор
3 Шина
постоянного
тока
•
Промежуточная цепь шины
постоянного тока использует
постоянный ток
4 Реакторы
постоянного
тока
•
Фильтруют промежуточное
напряжение постоянного тока
в цепи
•
Обеспечивают защиту от
переходных процессов в сети
•
Уменьшают эффективное
значение тока
•
Повышают коэффициент
мощности, передаваемой
обратно в сеть
•
Уменьшают гармоники на
входе переменного тока
5 Конденсаторна
я батарея
•
Сохраняет постоянный ток
•
Обеспечивает защиту от
скачков при краткосрочной
потере мощности
6 Инвертор
•
Преобразует постоянный ток в
переменный ток другой формы
колебаний, регулируемый
широтно-импульсной
модуляцией (PWM) для
управления электродвигателем
на выходе.
7 Выходной
сигнал на
двигатель
•
Регулируемое трехфазное
выходное питание двигателя
8 Управляющая
схема
•
Выполняет мониторинг
входного питания, внутренней
обработки, выходного тока и
тока двигателя для
обеспечения эффективности
работы и управления
•
Выполняет мониторинг и
исполнение команд
интерфейса пользователя и
внешних команд
•
Обеспечивает вывод состояния
и контроль работы
Таблица 1.3 внутренние компоненты преобразователя частоты
Введение
Привод VLT
®
HVAC, типоразмер D
Инструкция по эксплуатации
MG16D250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 7
1 1
