Все преобразователи частоты должны быть
оборудованы системой защиты от короткого
замыкания и перегрузки по току. Для
реализации такой защиты следует
использовать входные предохранители, см.
Рисунок 2.4. Если они не устанавливаются
производителем, их должен установить
специалист во время монтажа. Максимальные
номиналы предохранителей см. в
10.3.1 Защита.
L1
L1
L2
L2
L3
L3
GND
91 92 93
Fuses
130BB460.10

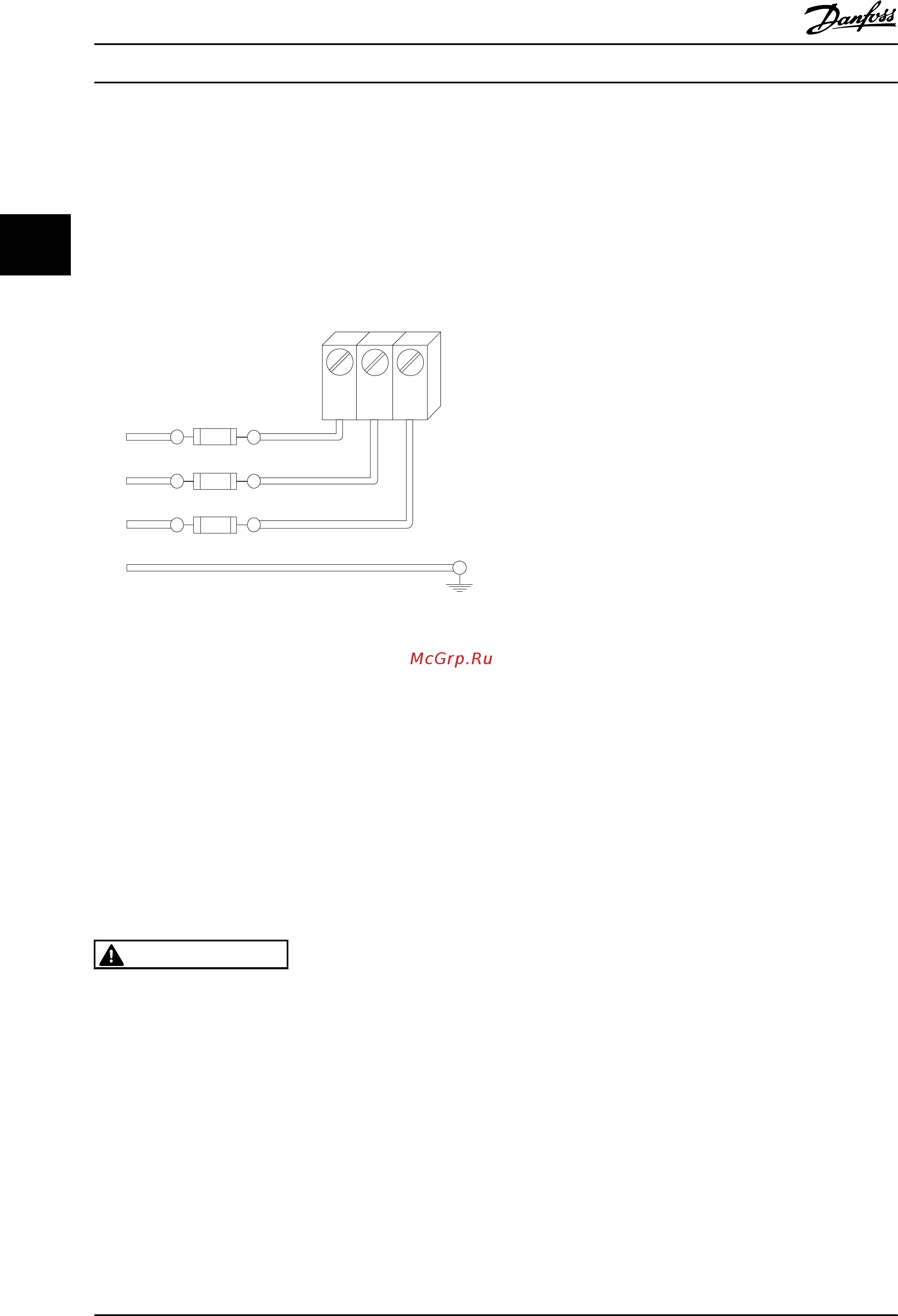

Рисунок 2.4 Предохранители преобразователя частоты
Тип и номиналы проводов
•
Вся система проводки должна соответствовать
государственным и местным нормам и
правилам в отношении сечения провода и
температуры окружающей среды.
•
Компания Danfoss рекомендует применять
силовые кабели из медного провода,
рассчитанного на минимальную температуру
75 °C.
2.4.2 Требования к заземлению
(занулению)
ВНИМАНИЕ!
ОПАСНОСТЬ ЗАЗЕМЛЕНИЯ (ЗАНУЛЕНИЯ)!
В целях безопасности оператора важно правильно
заземлить (занулить) преобразователь частоты в
соответствии с государственными и местными нормами
электробезопасности, а также согласно инструкциям,
содержащимся в данном документе. Вместо
правильного заземления запрещается использовать
подключенный к преобразователю частоты
кабелепровод. Токи заземления (зануления) превышают
3,5 мА. Неправильно выполненное заземление
(зануление) преобразователя частоты может привести к
летальному исходу или серьезным травмам.
ПРИМЕЧАНИЕ
Ответственность за неправильное заземление
(зануление) оборудования в соответствии с
государственными и местными нормами и стандартами
электробезопасности несет пользователь или
сертифицированный специалист, проводящий
электромонтажные работы.
•
Выполняйте заземление (зануление)
электрооборудования в соответствии с
государственными и местными нормами
электробезопасности.
•
Оборудование с блуждающими токами выше
3,5 мА следует надлежащим образом заземлить
(занулить), следуя инструкциям в разделе
2.4.2.1 Ток утечки (>3,5 мА).
•
Для силового кабеля, проводки двигателя и
управляющей проводки требуется специальный
заземляющий (зануляющий) кабель.
•
Для выполнения заземления (зануления)
надлежащим образом следует использовать
зажимы, которые входят в комплект
оборудования.
•
Запрещается совместно заземлять (занулять)
несколько преобразователей частоты с
использованием последовательного
подключения.
•
Заземляющие (зануляющие) провода должны
быть как можно более короткими.
•
Для уменьшения электрических помех
рекомендуется использовать многожильный
провод.
•
Соблюдайте требования производителя
двигателя, относящиеся к его подключению.
2.4.2.1 Ток утечки (>3,5 мА)
Соблюдайте национальные и местные нормативы,
относящиеся к защитному заземлению оборудования с
током утечки >3,5 мА. Технология преобразователей
частоты предполагает высокочастотное переключение
при высокой мощности. При этом генерируются токи
утечки на землю. Ток при отказе преобразователя
частоты, возникающий на выходных силовых клеммах,
может содержать компонент постоянного тока, который
может приводить к зарядке конденсаторов фильтра и к
образованию переходных токов заземления. Ток утечки
на землю зависит от конфигурации системы, в том
числе от наличия RFI-фильтров, экранированных
кабелей двигателя и мощности преобразователя
частоты.
Монтаж
Привод VLT
®
HVAC, типоразмер D
Инструкция по эксплуатации
14 MG16D250 - VLT
®
