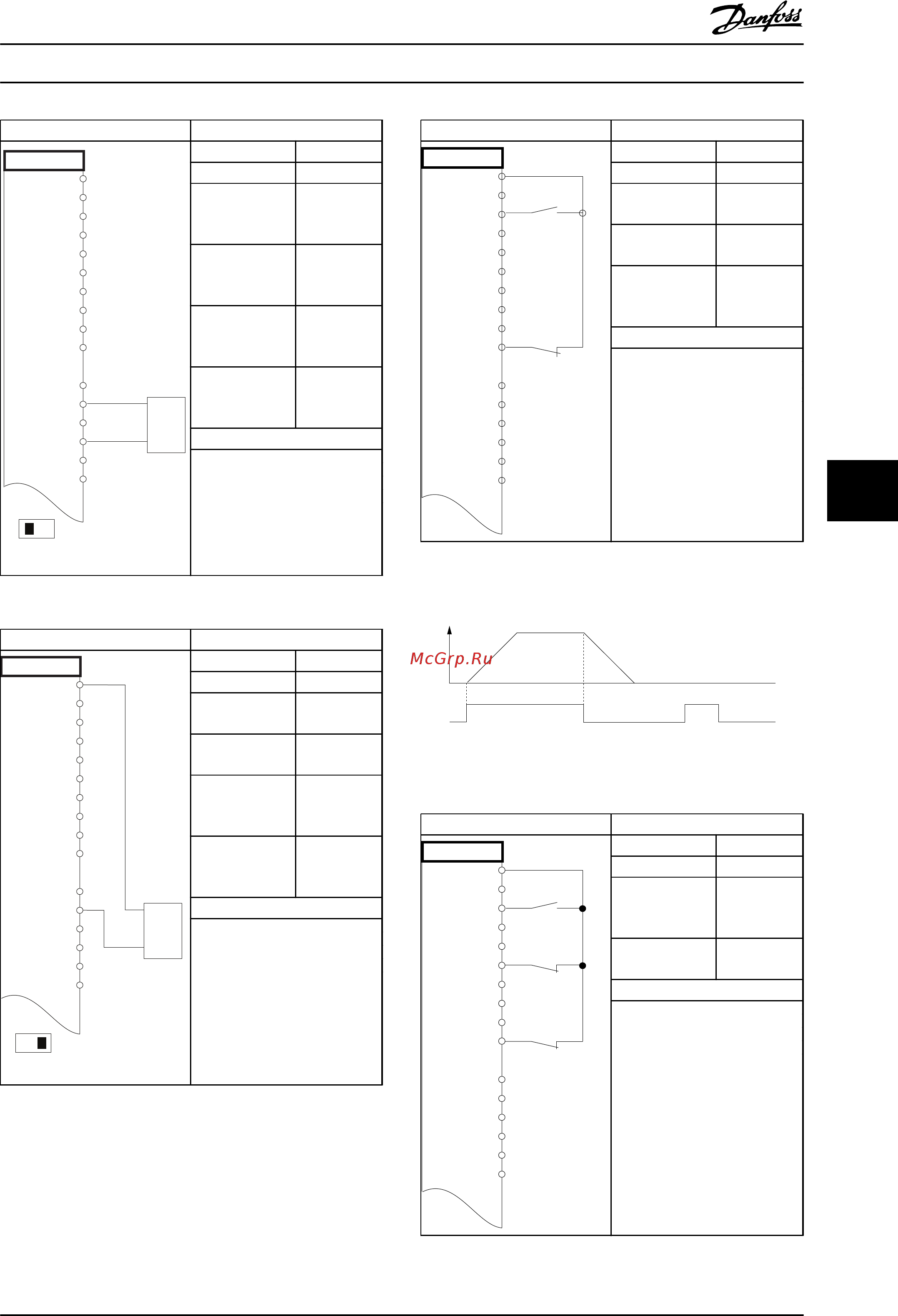

Параметры
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10
V
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
A53
U - I
-10 - +10V
+
-
130BB926.10
Функция Настройка
6-10 Клемма 53,
низкое
напряжение 0,07 В*
6-11 Клемма 53,
высокое
напряжение
10 В*
6-14 Клемма 53,
низкое зад./обр.
связь
0 об/мин
6-15 Клемма 53,
высокое зад./
обр. связь
1500 об/мин
*= Значение по умолчанию
Примечания/комментарии.
Таблица 6.3 Аналоговое задание скорости (напряжение)
Параметры
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10
V
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
A53
U - I
4 - 20mA
+
-
130BB927.10
Функция Настройка
6-12 Клемма 53,
малый ток
4 мА*
6-13 Клемма 53,
большой ток
20 мА*
6-14 Клемма 53,
низкое зад./обр.
связь
0 об/мин
6-15 Клемма 53,
высокое зад./
обр. связь
1500 об/мин
*= Значение по умолчанию
Примечания/комментарии.
Таблица 6.4 Аналоговое задание скорости (ток)
Параметры
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
130BB802.10
Функция Настройка
5-10 Клемма 18,
цифровой вход
[8] Пуск*
5-12 Клемма 27,
цифровой вход
[0] Не
используется
5-19 Клемма 37,
безопасный
останов
[1] Авар.
сигн. безоп.
ост.
*= Значение по умолчанию
Примечания/комментарии.
Если для 5-12 Клемма 27,
цифровой вход выбрано
значение [0] Не используется,
перемычка на клемму 27 не
требуется.
Таблица 6.5 Команда пуска/останова с безопасным остановом
130BB805.11
Speed
Start (18)
Рисунок 6.1
Параметры
FC
+24 V
+24 V
D IN
D IN
D IN
COM
D IN
D IN
D IN
D IN
+10 V
A IN
A IN
COM
A OUT
COM
12
13
18
19
20
27
29
32
33
37
50
53
54
55
42
39
130BB803.10
Функция Настройка
5-10 Клемма 18,
цифровой вход
[9]
Импульсный
запуск
5-12 Клемма 27,
цифровой вход
[6] Останов,
инверсный
*= Значение по умолчанию
Примечания/комментарии.
Если для 5-12 Клемма 27,
цифровой вход выбрано
значение [0] Не используется,
перемычка на клемму 27 не
требуется.
Таблица 6.6 Импульсный пуск/останов
Примеры применения
Привод VLT
®
HVAC, типоразмер D
Инструкция по эксплуатации
MG16D250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 57
