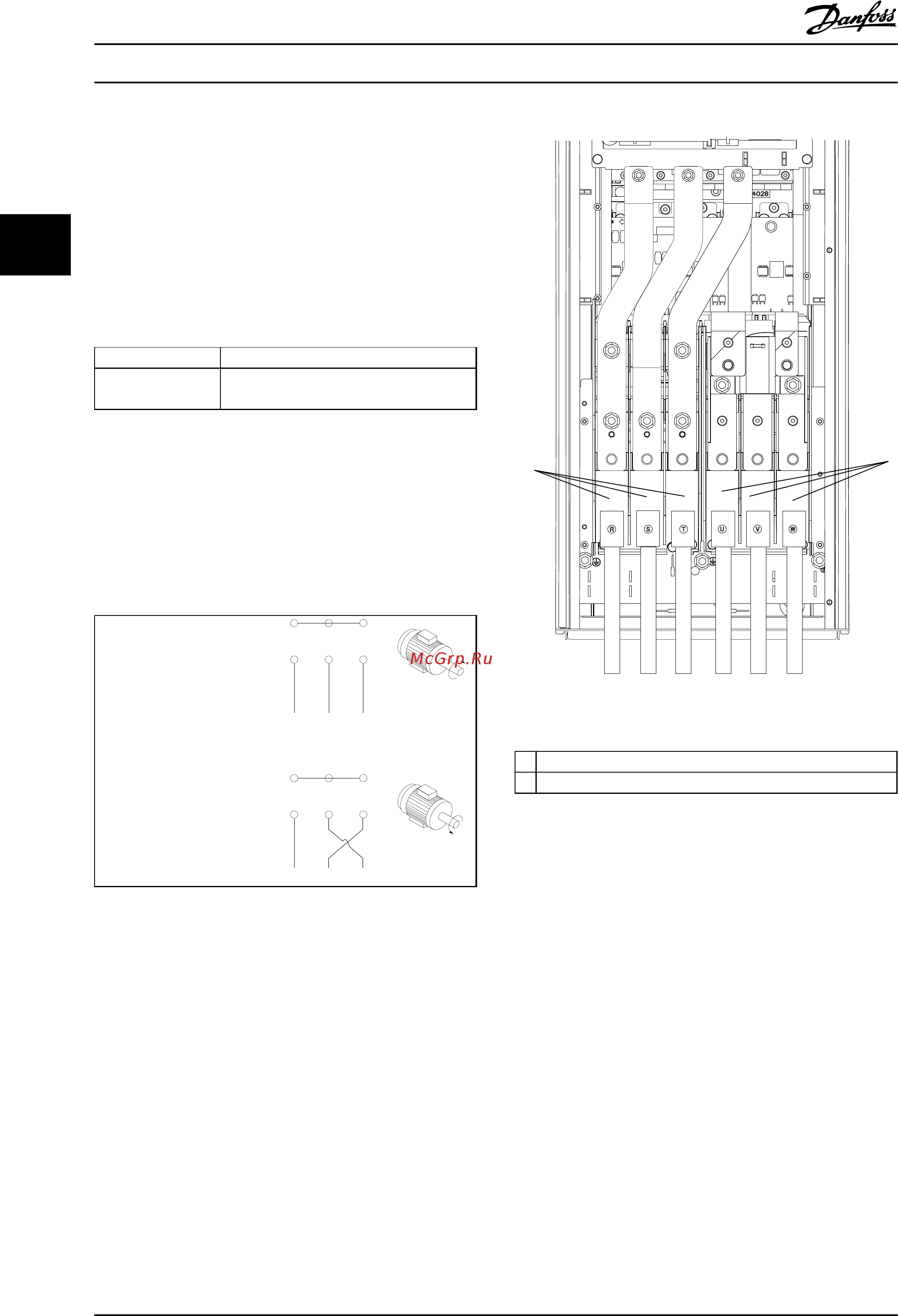

2.4.4 Кабель электродвигателя
Двигатель должен подключаться к клеммам U/T1/96, V/
T2/97, W/T3/98. Заземление (зануление) подключается к
клемме 99. С преобразователем частоты могут
использоваться стандартные трехфазные асинхронные
двигатели всех типов. Заводская настройка задает
вращение по часовой стрелке, при этом выход
преобразователя частоты подключается следующим
образом:
Номер зажима Функция
96, 97, 98, 99 Сеть U/T1, V/T2, W/T3
Заземление (зануление)
Таблица 2.5
2.4.5 Проверка вращения двигателя
Направление вращения может быть изменено путем
переключения двух фаз в кабеле двигателя или
посредством замены установки в 4-10 Направление
вращения двигателя.
•
Клемма U/T1/96
соединяется с фазой U
•
Клемма V/T2/97
соединяется с фазой V
•
Клемма W/T3/98
соединяется с фазой W
96 97
U V
96 97 98
U V W
98
W
130HA036.10
Таблица 2.6
Направление вращения двигателя можно проверить с
помощью1-28 Проверка вращения двигателя, выполняя
шаги, отображенные на дисплее.
2.4.6 Подключение сети переменного
тока
•
Размер проводов зависит от входного тока для
преобразователя частоты.
•
Соблюдайте требования государственных и
местных норм электробезопасности для
размеров кабеля.
•
Подключите проводку трехфазной сети
переменного тока к клеммам L1, L2, и L3 (см.
Рисунок 2.23).
130BC254.10
2
1
Рисунок 2.23 Подключение к сети питания переменного тока
1 Подключение к сети питания
2 Подключение двигателя
Таблица 2.7
•
Заземлите (занулите) кабель в соответствии с
инструкциями.
•
Все преобразователи частоты могут
использоваться как с изолированным
источником входного тока, так и с
заземленными (зануленными) линиями
электропитания. При подаче питания из
изолированного источника сетей (сеть ИТ или
плавающая схема треугольника) или из сетей
TT/TN-S с заземленной фазой (заземленная
схема треугольника), установите 14-50 Фильтр
ВЧ-помех в положение OFF. В выключенном
положении встроенные конденсаторы фильтра
защиты от ВЧ-помех между корпусом и
промежуточной цепью выключаются во
избежание повреждения промежуточной цепи
и для уменьшения емкостных токов на землю
(нуль) согласно стандарту IEC 61800-3.
Монтаж
Привод VLT
®
HVAC, типоразмер D
Инструкция по эксплуатации
28 MG16D250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
