4 Интерфейс пользователя
4.1 Панель местного управления
Панель местного управления (LCP) представляет собой
комбинацию дисплея и клавиатуры и расположена на
передней части преобразователя. LCP представляет
собой интерфейс пользователя к преобразователю
частоты.
LCP выполняет несколько пользовательских функций.
•
Пуск, останов и регулирование скорости в
режиме местного управления.
•
Отображение рабочих данных, состояния,
предупреждений и оповещений.
•
Программирование функций преобразователя
частоты.
•
Ручной сброс преобразователя частоты после
сбоя, если автоматический сброс отключен.
Предлагается также дополнительная цифровая панель
(NLCP). Принцип работы NLCP аналогичен принципу
работы локальной панели. Детальное описание
использования NLCP см. в Руководстве по
программированию.
4.1.1 Вид LCP
LCP разделена на четыре функциональные зоны (см.
Рисунок 4.1).
Auto
on
Reset
Hand
on
O
Status
Quick
Menu
Main
Menu
Alarm
Log
Cancel
Info
Status
1(1)
1234rpm
Back
OK
43,5Hz
Run OK
43,5Hz
On
Alarm
Warn.
130BC362.10
a
b
c
d
1.0 A

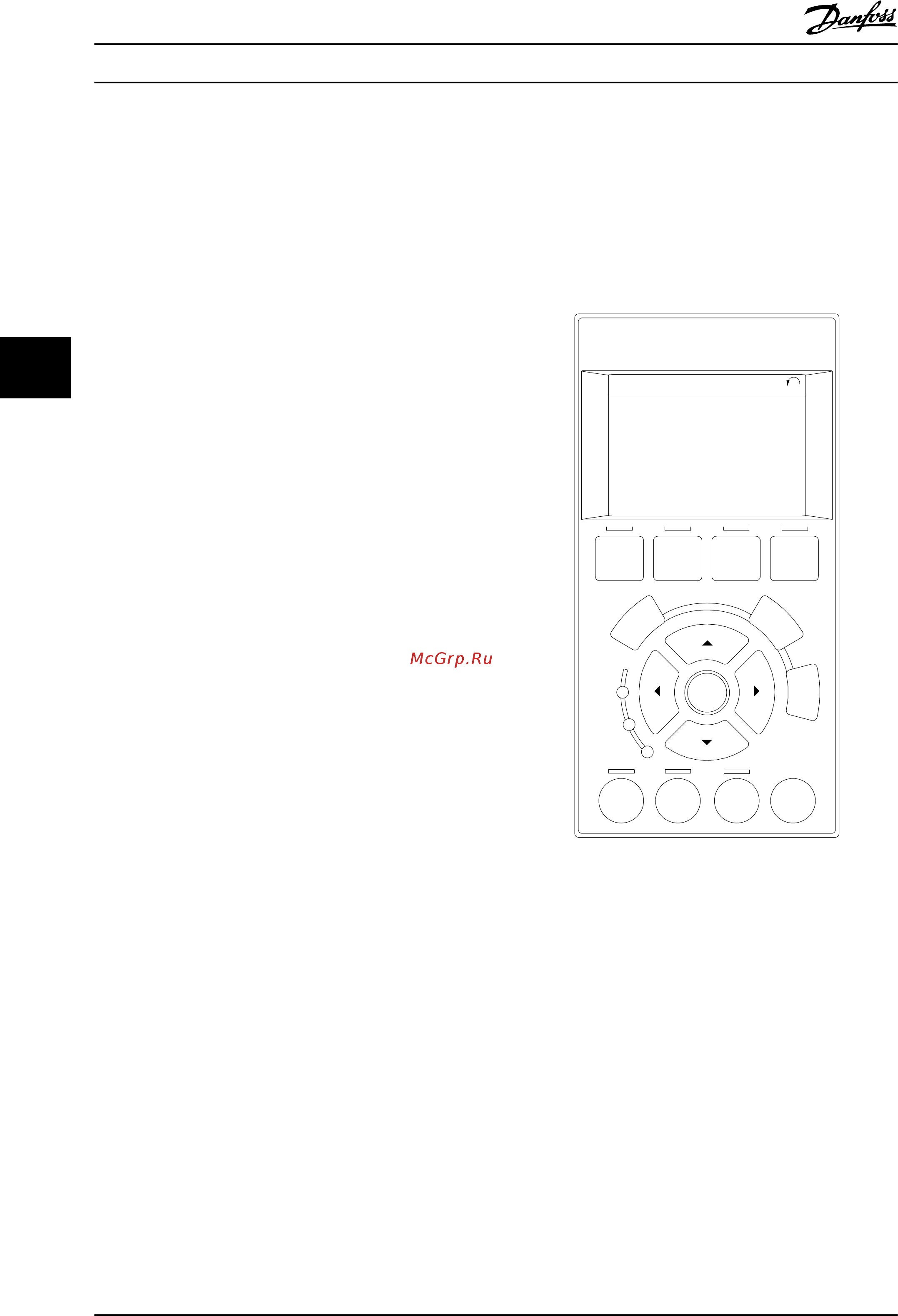

Рисунок 4.1 LCP
a. Дисплей.
b. Кнопки меню дисплея, при помощи которых на
дисплее можно отобразить опции состояния,
программирования или истории сообщений об
ошибках.
c. Навигационные кнопки для программирования
функций, передвижения курсора по дисплею и
управления скоростью в режиме местного
управления. Сюда входят также индикаторы
состояния.
d. Кнопки установки режимов работы и кнопка
сброса.
Интерфейс пользователя
Привод VLT
®
HVAC, типоразмер D
Инструкция по эксплуатации
40 MG16D250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
44
