1 Введение
1.1 Обзор изделия
1.1.1 Виды изнутри
130BC252.11
1
15
14
8
9
12
13 (IP 20/Chassis)
13
(IP 21/54
NEMA 1/12)
11
10
16

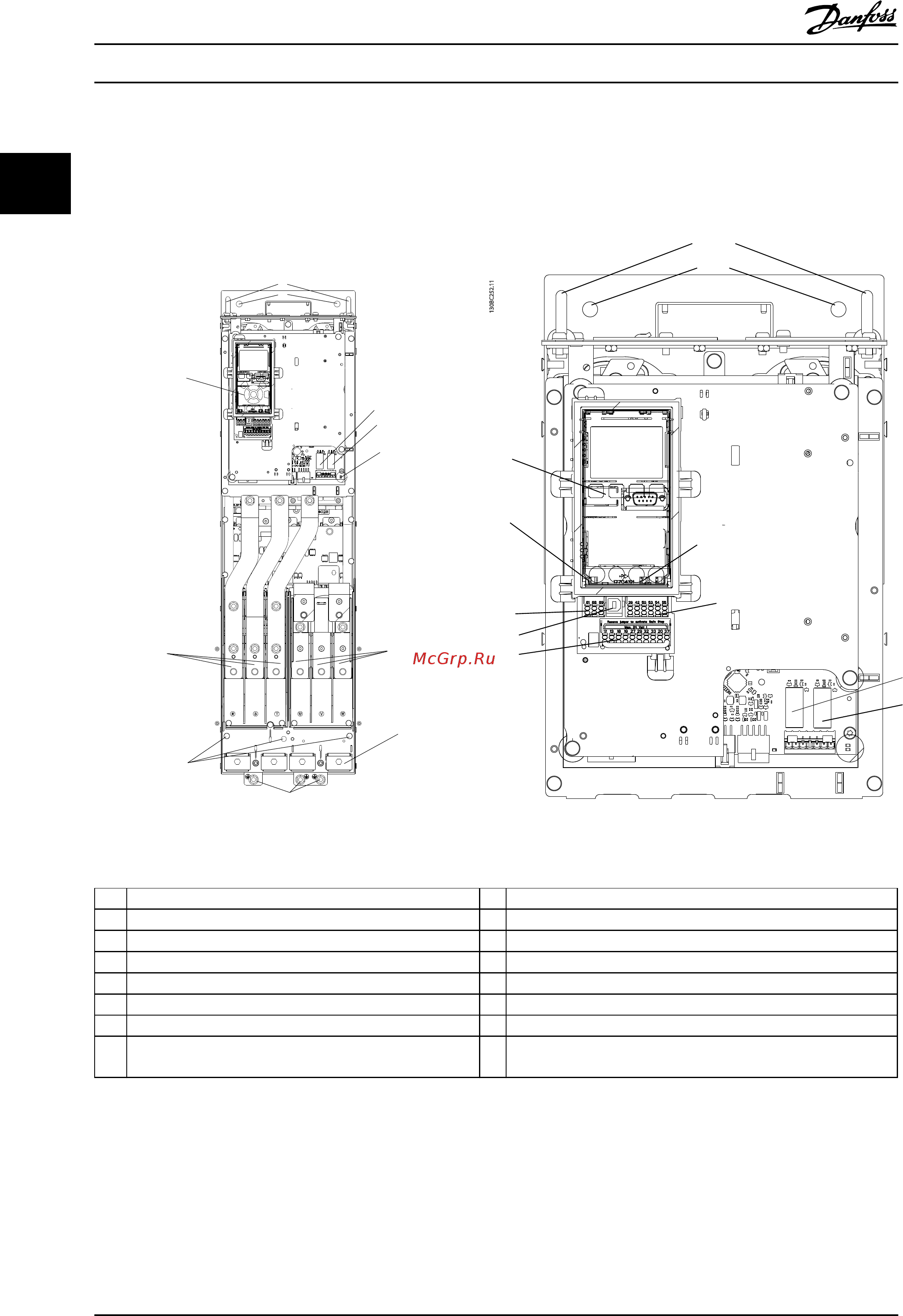

Рисунок 1.1 Внутренние компоненты D1
130BC301.11
1
2
3
4
5
6
7
8
9
10
11
Рисунок 1.2 Крупный план: LCP и функции управления
частотой
1 LCP (панель местного управления) 9 Реле 2 (04, 05, 06)
2 Разъем шины последовательной связи RS-485 10 Транспортное кольцо
3 Цифровой вход/выход и питание 24 В 11 Монтажное отверстие
4 Разъем аналогового входа/выхода 12 Кабельный зажим (защитное заземление)
5 USB-разъем 13 Заземление (зануление)
6 Клеммный переключатель шины последовательной связи 14 Выходные клеммы двигателя 96 (U), 97 (V), 98 (W)
7 Аналоговые выключатели (A53), (A54) 15 Входные клеммы сети 91 (L1), 92 (L2), 93 (L3)
8 Реле 1 (01, 02, 03) 16 TB5 (только IP21/54). Клеммная колодка для
противоконденсатного нагревателя
Таблица 1.1
ПРИМЕЧАНИЕ
Расположение TB6 (клеммная колодка для контактора),
см. в 2.4.3.2 Расположение клемм: D5h-D8h.
Введение
Привод VLT
®
HVAC, типоразмер D
Инструкция по эксплуатации
4 MG16D250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
