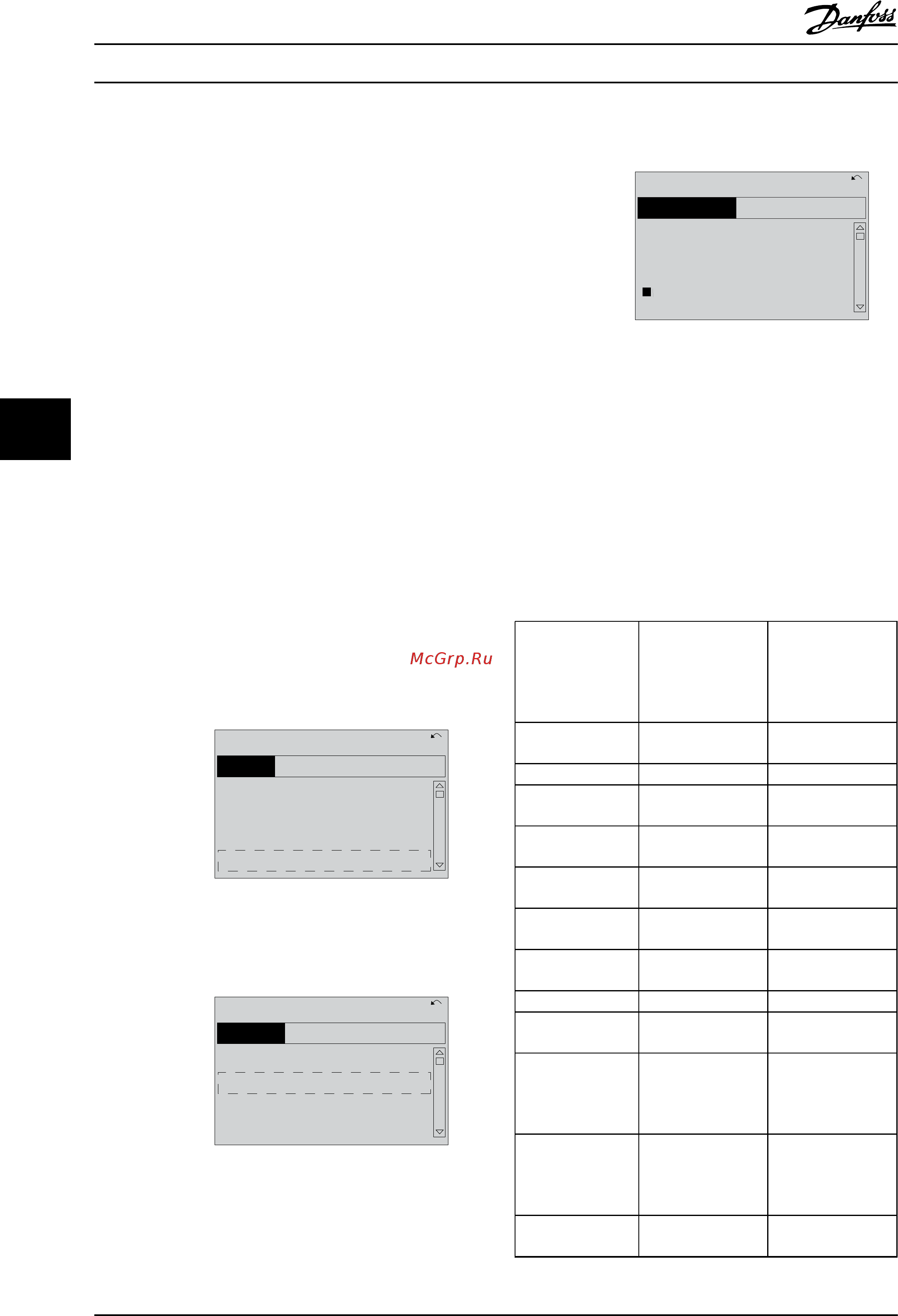

5.3 Примеры программирования клемм
управления
Клеммы управления программируются.
•
Каждая клемма может выполнять присущие
только ей функции.
•
Параметры конкретной схемы активируют
функцию.
•
Для надлежащего функционирования
преобразователя частоты клеммы управления
должны быть:
правильно соединены;
запрограммированы на выполнение
предусмотренной функции;
получать сигнал.
В Таблица 5.1 для клемм управления указаны номера
параметров и установки по умолчанию. (Установку по
умолчанию можно изменить в 0-03 Региональные
установки.)
Ниже приводится пример доступа к клемме 18 для
просмотра установки по умолчанию.
1. Дважды нажмите на кнопку [Main Menu]
(Главное меню), выберите группу параметров
5-** Цифр. вход/выход и нажмите [OK].
130BT768.10
2-** Brakes
3-** Reference / Ramps
4-** Limits / Warnings
5-** Digital In/Out
14.6% 0.00A 1(1)
Main Menu
Рисунок 5.11
2. Выберите группу параметров 5-1* Цифровые
входы и нажмите [OK].
130BT769.10
5-0* Digital I/O mode
5-1* Digital Inputs
5-4* Relays
5-5* Pulse Input
14.7% 0.00A 1(1)
Digital In/Out
5-**
Рисунок 5.12
3. Прокрутите до пункта 5-10 Клемма 18,
цифровой вход. Для доступа к выбору функций
нажмите кнопку [OK]. Используется заводская
настройка Пуск.
5-1*
130BT770.10
5-10 Terminal 18 Digital
Input
[
8
]] Start
14.7% 0.00A 1(1)
Digital Inputs
Рисунок 5.13
5.4 Международные/
североамериканские установки
параметров по умолчанию
Установка 0-03 Региональные установки в значение [0]
Международные или [1] США вносит определенные
изменения в некоторые параметры международных или
североамериканских установок по умолчанию.
Таблица 5.1 содержит данные параметров согласно этим
изменениям.
Параметр Международные
значения
параметров
установок по
умолчанию
Североамериканс
кие значения
параметров
установок по
умолчанию
0-03 Региональные
установки
Международные Северная Америка
0-71 Формат даты ДД-ММ-ГГГГ ММ/ДД/ГГГГ
0-72 Формат
времени
24 ч 12 ч
1-20 Мощность
двигателя [кВт]
См. примечание 1 См. примечание 1
1-21 Мощность
двигателя [л.с.]
См. примечание 2 См. примечание 2
1-22 Напряжение
двигателя
230 В/400 В/575 В 208 В/460 В/575 В
1-23 Частота
двигателя
50 Гц 60 Гц
3-03 Макс. задание 50 Гц 60 Гц
3-04 Функция
задания
Сумма Внешнее/
Предустановленное
4-13 Верхн.предел
скор.двигателя [об/
мин]
См. примечание 3
1500 об/мин 1800 об/мин
4-14 Верхний
предел скорости
двигателя [Гц]
См. примечание 4
50 Гц 60 Гц
4-19 Макс.
выходная частота
100 Гц 120 Гц
Программирование
Привод VLT
®
HVAC, типоразмер D
Инструкция по эксплуатации
48 MG16D250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
55
