ПРИМЕЧАНИЕ
Некоторые дополнительные платы для устройства могут
закрывать данные переключатели, и для изменения
позиции переключателя их потребуется снять. Всегда
отключайте питание устройства перед снятием
дополнительных плат.
•
По умолчанию клемма 53 используется для
сигнала задания скорости в разомкнутом
контуре, который устанавливается в
16-61 Клемма 53, настройка переключателя
•
По умолчанию клемма 54 используется для
сигнала обратной связи в замкнутом контуре,
который устанавливается в 16-63 Клемма 54,
настройка переключателя
130BT310.10
1
2
N O
VLT
BUS TER.
OFF-ON
A53 A54
U- I U- I

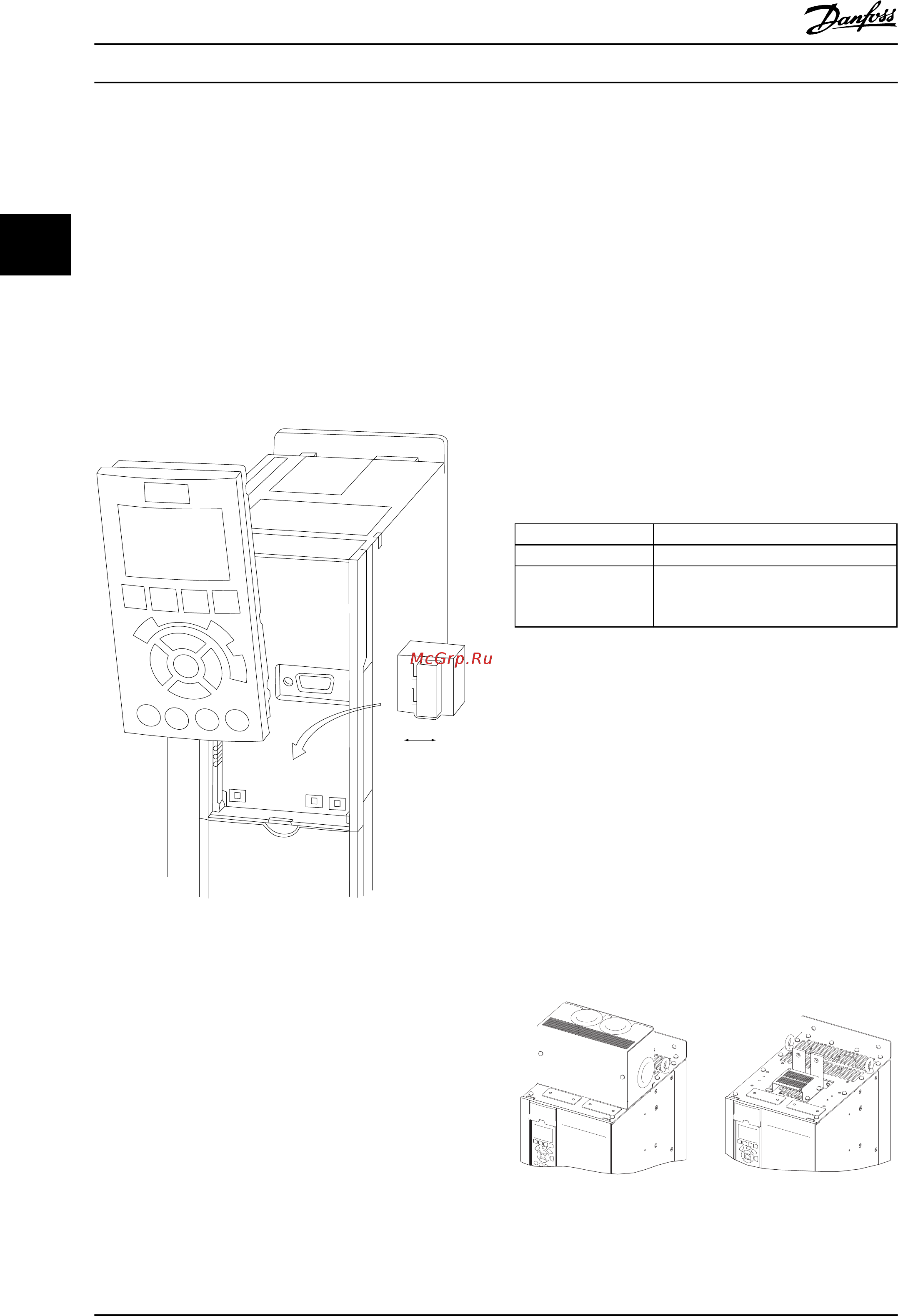

Рисунок 2.31 Расположение переключателей клемм 53 и 54 и
переключатель оконечной нагрузки шины
2.6
Интерфейс последовательной связи
RS-485 — двухпроводный интерфейс шины,
совместимый с топологией многоабонентской сети, т. е.
узлы могут подключаться как шина или через
ответвительные кабели от общей магистральной линии.
Всего к одному сегменту сети может быть подключено
до 32 узлов.
Сегменты сети разделены ретрансляторами. Каждый
ретранслятор действует как узел внутри сегмента, в
котором он установлен. Каждый узел в составе данной
сети должен иметь уникальный адрес, не
повторяющийся в остальных сегментах.
Замкните каждый сегмент на обоих концах, используя
либо конечный переключатель (S801) преобразователя
частоты, либо оконечную резисторную схему со
смещением. Всегда используйте экранированную витую
пару (STP) и следуйте общепринятым способам монтажа.
Необходимо обеспечить низкий импеданс при
заземлении (занулении) экрана в каждом узле, в том
числе на высоких частотах. Для этого подключите экран
с большой поверхностью к земле с помощью, например,
кабельного зажима или проводящего кабельного
уплотнения. Может потребоваться применение кабелей
выравнивания потенциалов с целью создания
одинакового потенциала заземления (зануления) по
всей сети. Особенно это касается случаев применения
длинных кабелей.
Для предотвращения несогласования импедансов
всегда используйте во всей сети кабели одного типа.
Подключайте двигатель к преобразователю частоты
экранированным кабелем.
Кабель Экранированная витая пара (STP)
Импеданс 120 Ом
Максимальная длина
кабеля
1200 м (включая ответвительные
линии)
500 м между станциями
Таблица 2.11
2.7
Дополнительное оборудование
2.7.1 Клеммы цепи распределения
нагрузки
Клеммы цепи распределения нагрузки позволяют
соединить цепи постоянного тока нескольких
преобразователей частоты. Клеммы распределения
нагрузки доступны в преобразователях частоты IP20;
они выступают на верхней части преобразователя
частоты. Клеммная крышка, поставляемая с
преобразователем частоты, должна устанавливаться,
чтобы корпус соответствовал стандарту IP20. На
Рисунок 2.32 показаны клеммы с крышками и без них.
130BC547.10
Рисунок 2.32 Клемма цепи распределения нагрузки или
рекуперации с крышкой (L) или без крышки (R)
Монтаж
Привод VLT
®
HVAC, типоразмер D
Инструкция по эксплуатации
32 MG16D250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
