Danfoss VLT HVAC Drive FC-102P55KT4 [46/100] Навигационные кнопки
![Danfoss VLT HVAC Drive FC-102P18KT2 [46/100] Навигационные кнопки](/views2/1559646/page46/bg2e.png)
Кнопка Функция
Журнал
аварийных
сигналов
Отображает список текущих предупреждений,
10 последних аварийных сигналов и журнал
учета технического обслуживания.
•
Используя навигационные кнопки,
выберите номер аварийного сигнала,
чтобы ознакомиться с более подробной
информацией о преобразователе частоты
перед входом в аварийный режим, и
нажмите [OK].
Таблица 4.2

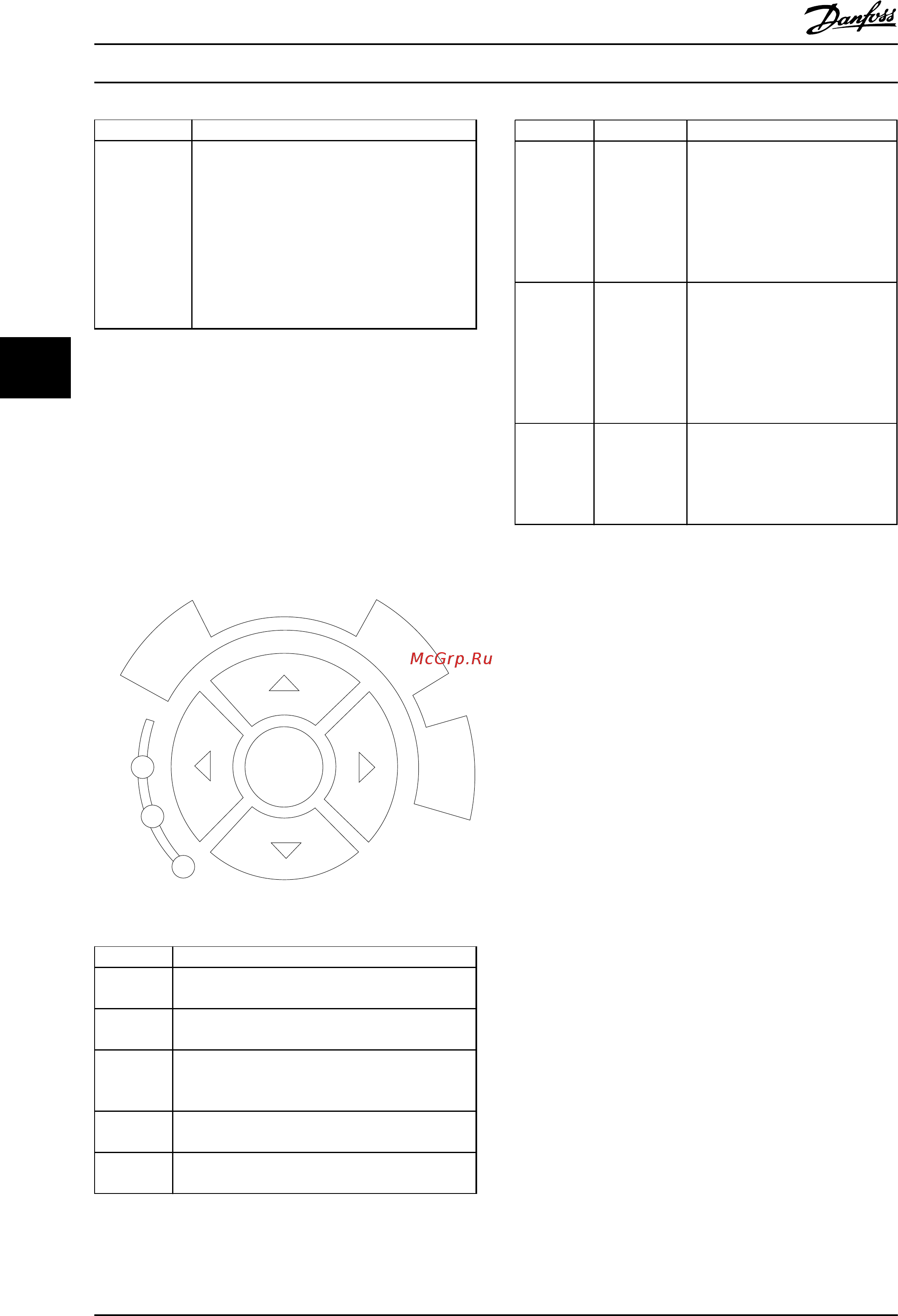

4.1.4 Навигационные кнопки
Навигационные кнопки используются для
программирования функций и перемещения курсора
дисплея. При помощи навигационных кнопок можно
также контролировать скорость в режиме местного
(ручного) управления. В этой же зоне расположены три
световых индикатора состояния преобразователя
частоты.
130BT117.10
OK
Back
Info
Warm
Alarm
On
Cancel
Рисунок 4.5
Кнопка Функция
Back
(Назад)
Позволяет возвратиться к предыдущему шагу
или списку в структуре меню.
Cancel
(Отмена)
Аннулирует последнее внесенное изменение
или команду, пока режим дисплея не изменен.
Info
(Информац
ия)
Нажмите для описания отображаемой функции.
Навигацион
ные кнопки
Четыре навигационные кнопки позволяют
перемещаться по пунктам меню.
OK Используется для доступа к группам параметров
или для подтверждения выбора.
Таблица 4.3
Цвет Индикатор Функция
Зеленый ON (ВКЛ.) Светодиод включения ON (ВКЛ.)
горит, когда на преобразователь
частоты поступает напряжение
питания от сети с шины
постоянного тока или от
внешнего источника питания 24
В.
Желтый WARN
(ПРЕДУПР.)
При возникновении условия
предупреждения загорается
желтый светодиод
предупреждения WARN
(ПРЕДУПР.) и на дисплее
появляется текст, описывающий
проблему.
Красный ALARM
(АВАРИЙНЫЙ
СИГНАЛ)
Условие наличия неисправности
активирует мигающий красный
светодиод и отображение
текстового описания аварийного
сигнала.
Таблица 4.4
Интерфейс пользователя
Привод VLT
®
HVAC, типоразмер D
Инструкция по эксплуатации
42 MG16D250 - VLT
®
