Охлаждение с помощью вентиляционного канала
Комплект охлаждения обратного канала направляет
охлаждающий воздух радиатора от панели, когда
преобразователи частоты IP20/шасси установлены в
корпусе Rittal. Использование этого комплекта
уменьшает нагрев панели и позволяет установить на
корпусе небольшие дверные вентиляторы.
Охлаждение задней части (верхняя и нижняя крышки)
Воздух охлаждения из обратного канала может
выводиться наружу с таким расчетом, чтобы излишек
тепла, выводимый через обратный канал, не
рассеивался в помещении диспетчерской.
На корпусе устанавливается дверной вентилятор
(вентиляторы) для вывода тепла, не выведенного через
обратный канал преобразователя частоты, и
дополнительных потерь, генерируемых другими
компонентами, установленными внутри корпуса. Для
выбора соответствующего вентилятора следует
рассчитать требуемый общий поток воздуха.
Поток воздуха
Должен быть обеспечен необходимый поток воздуха
для радиатора. Расход воздуха см. Таблица 2.2.
Вентилятор включается по следующим причинам:
•
ААД
•
Удер.п.током
•
Предварительное намагничивание
•
Останов постоянным током
•
Превышение номинального тока на 60 %
•
Превышение температуры конкретного
радиатора (зависит от мощности)
•
Превышение температуры окружающей среды
для конкретной силовой платы питания
(зависит от мощности)
•
Превышение температуры окружающей среды
для конкретной платы управления
Типоразмер Дверной/верхний
вентилятор
Вентилятор радиатора
D1h/D3h 102 м³/ч (60 куб. футов/
мин)
420 м³/ч (250 куб.
футов/мин)
D2h/D4h 204 м³/ч (120 куб.
футов/мин)
840 м³/ч (500 куб.
футов/мин)
Таблица 2.2 Поток воздуха
2.3.2 Подъем
Преобразователь частоты можно поднимать только за
предназначенные для этого проушины. Чтобы избежать
изгиба подъемных петель, используйте стержень.
ПРЕДУПРЕЖДЕНИЕ
Угол между верхней частью преобразователя частоты и
подъемными тросами должен составлять 60° и более.
130BC525.10

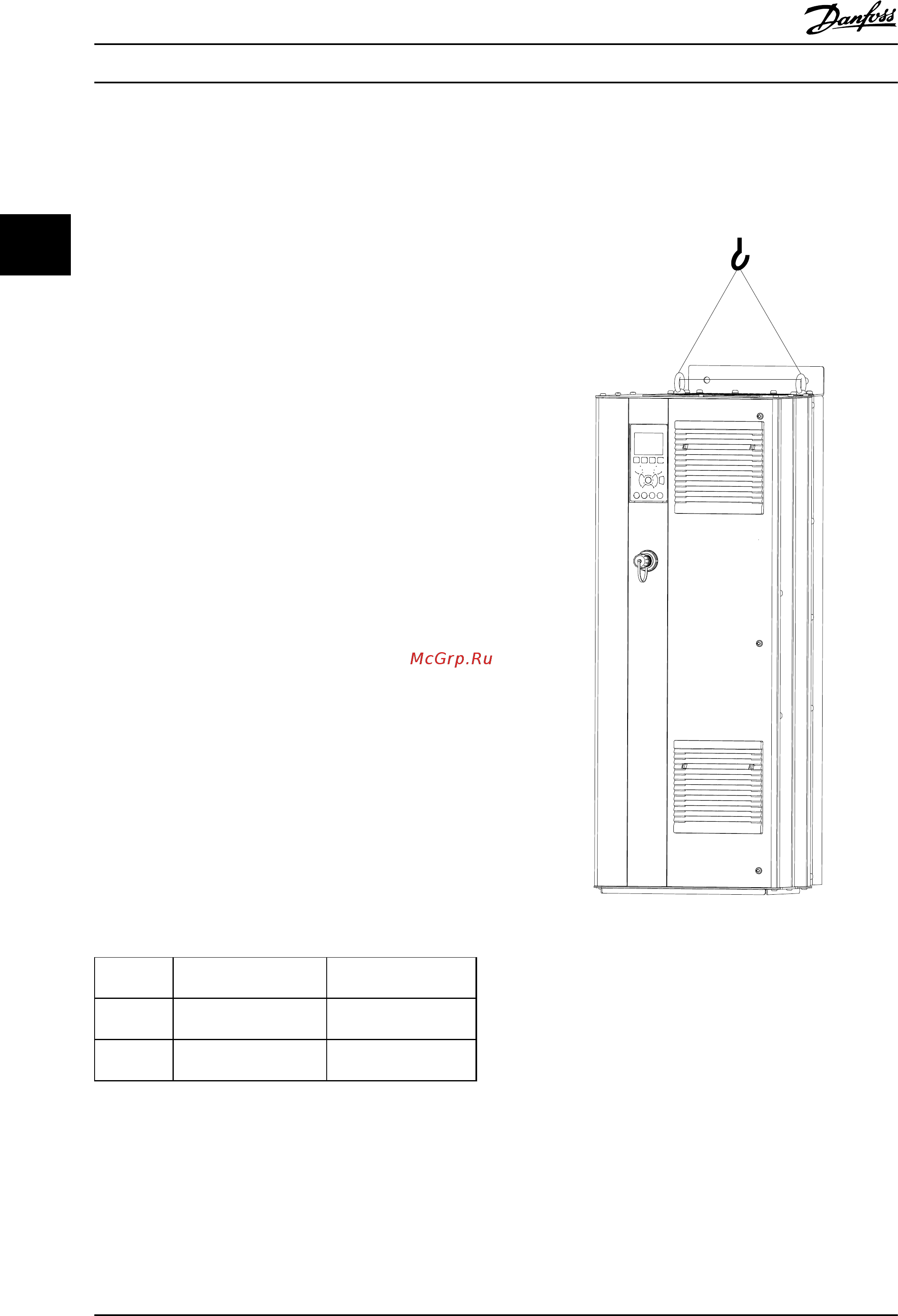

Рисунок 2.1 Рекомендуемый способ подъема
2.3.3 Настенный монтаж — блоки IP21
(NEMA 1) и IP54 (NEMA 12)
При выборе места установки необходимо учесть
следующее:
•
Наличие свободного пространства для
вентиляции
•
Возможность открывания дверцы
•
Ввод кабелей снизу
Монтаж
Привод VLT
®
HVAC, типоразмер D
Инструкция по эксплуатации
10 MG16D250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
