В целях безопасности необходимо соблюдать
следующие требования
•
Электронные средства управления подключены
к опасному сетевому напряжению. При
подключении питания к устройству
необходимо соблюдать повышенную
осторожность во избежание поражения
электрическим током.
•
Прокладывайте кабели двигателя от разных
преобразователей частоты отдельно.
Индуцированное напряжение от выходных
кабелей двигателей, проложенных рядом друг
с другом, может зарядить конденсаторы
оборудования даже при выключенном и
изолированном оборудовании.
•
К клеммам подключения проводов на месте
эксплуатации нельзя подключить проводники
одним размером больше.
Защита оборудования от перегрузки
•
Функция преобразователя частоты,
активируемая электронной системой,
обеспечивает защиту двигателя от перегрузки.
Данная функция рассчитывает уровень
повышения для начала отсчета времени для
функции отключения (останова выхода
контроллера). Чем выше увеличение значения
тока, тем быстрее выполняется отключение.
Защита двигателя от перегрузки соответствует
классу 20. Подробное описание функции
отключения см в 8 Предупреждения и
аварийные сигналы.
•
Поскольку проводка двигателя является
источником тока высоких частот, важно
прокладывать проводку силовых сетей,
проводку двигателя и проводку подключения
элементов управления отдельно. Используйте
металлические кабелепроводы или
изолированный экранированный кабель. См.
Рисунок 2.3. Несоблюдение требований к
изоляции силовых кабелей, проводке
двигателя и проводке подключения элементов
управления может привести к снижению
эффективности работы оборудования.
•
Все преобразователи частоты должны быть
оборудованы системой защиты от короткого
замыкания и перегрузки по току. Для
реализации такой защиты следует
использовать входные предохранители, см.
Рисунок 2.4. Если они не устанавливаются
производителем, их должен установить
специалист во время монтажа. Максимальные
номиналы предохранителей см. в
10.3.1 Защита.
Motor
Line Power
Stop
Start
Speed
Control
130BX370.10

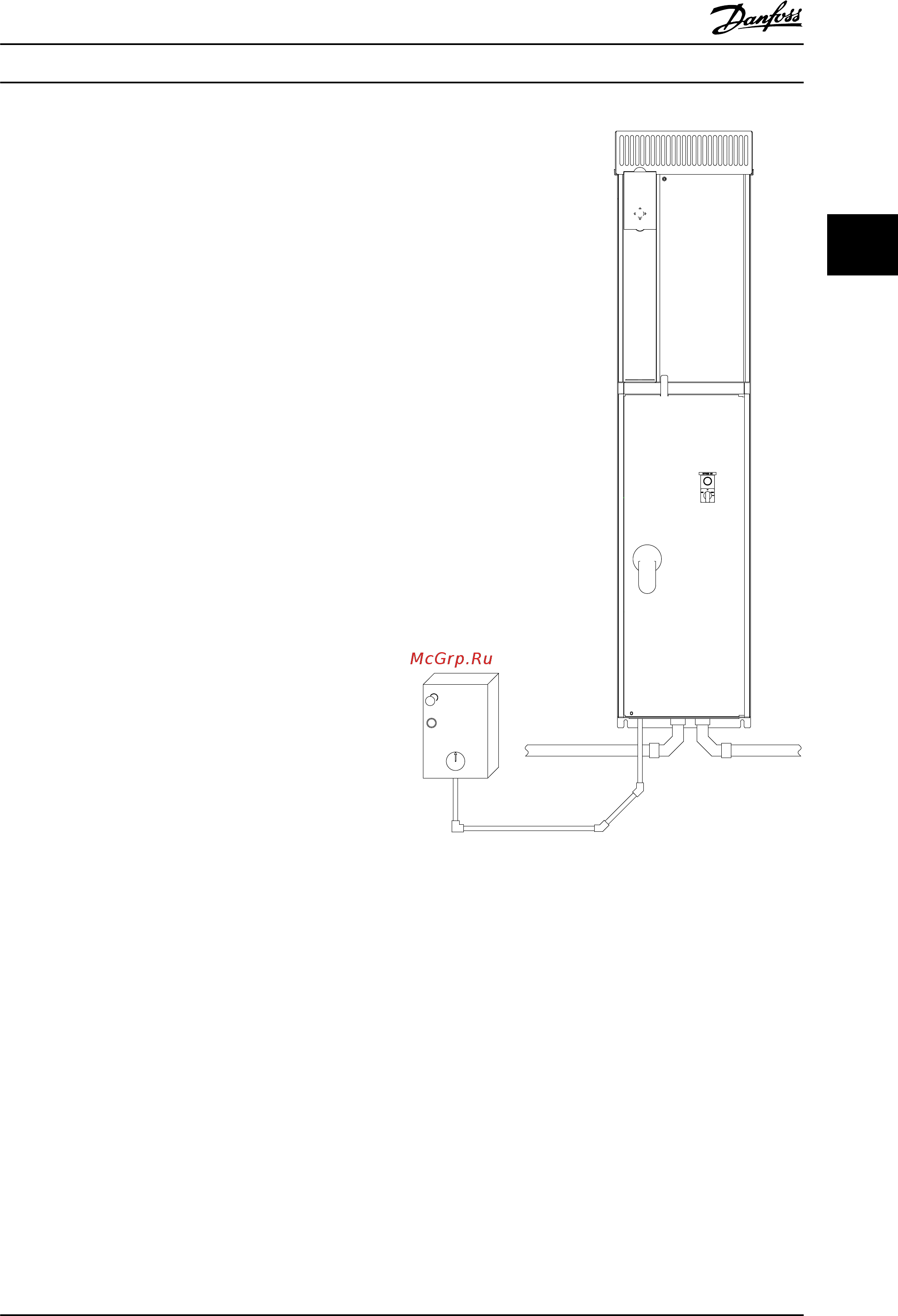

Рисунок 2.3 Правильный электромонтаж с использованием
кабелепроводов
Монтаж
Привод VLT
®
HVAC, типоразмер D
Инструкция по эксплуатации
MG16D250 - VLT
®
является зарегистрированным товарным знаком компании Danfoss 13
2
